    产品简介 Product Introduction




    GSLBYB 漏电保护器测试仪专为现场在线测试各种漏电保护器的线路交流电压、以及漏电动作时间,测试电流从5~1000mA分十六档(5、10、15、20、30、40、50、60、100、150、200、250、300、500、600、1000mA),测试漏电流动作时间量程为0~999ms,采用854×480全彩触摸LCD显示,具有电池电量显示、设定故障电压指示、背光亮度调节、内设接线指导图,方便直观,操作简便。仪表精度高、体积小、重量轻、外观精致,便于携带,是各种漏电保护器现场或室内检测的理想工具。

    参考标准:IEC1010《测量、控制和试验室用电气设备的安全要求》



    产品特征 Product Characteristics




    任何情况下,使用本仪表应特别注意安全。

    注意本仪表面板及背板的标贴文字及符号。

    在交流电压测试档位下不能用于测试高于600V电压的线路。

    在漏电保护开关测试档位下不得接高于250V电压的线路。

    测试前需拆开被测漏电保护器的负载引线。

    仪表“L”接口须连接火线,“N”接口须连接地线。

    仪表配置的插座测试线是专用定制的,严禁用其他插头线代替使用。

    测试完毕后应先将测试线从被测试线路移除。

    仪表后盖及电池盖板没有盖好禁止使用。

    仪表在使用中,机壳或测试线发生断裂而造成金属外露时,请停止使用。

    请勿于高温潮湿,有结露的场所及日光直射下长时间放置和存放仪表。

    仪表须定期保养,保持清洁,不能用腐蚀剂和粗糙物擦拭。

    更换电池,请注意电池极性,长时间不用本仪表,请取出电池。

    电池电压偏低,LCD显示较暗,请更换电池。

    使用、拆卸、维修本仪表,必须由有授权资格的人员操作。

    由于本仪表原因,继续使用会带来危险时,应立即停止使用,并马上封存,



    产品参数 Product Parameters




    功    能

    测试各种漏电保护器的线路交流电压、漏电动作时间

    电    源

    7.4V 可充电锂电池(充满约8.4V)

    测试线路电压

    AC 600V以下,继电保护开关测试下;AC 250V以下

    额定电压

    AC 220V

    漏电电流档位

    (5、10、15、20、30、40、50、60、100、150、200、250、300、500、600、1000)mA

    交流电压档位

    0~600V

    测试漏电动作时间量程

    0~999ms

    漏电动作时间显示精度

    5%rgt±3%dgt

    档位电流精度

    ±10%rgt±5dgt

    档位电压精度

    ±2rgt%±3dgt

    失效信息指示

    LCD显示“999”超时指示,可能测试的额定动作电流档位太小或漏电保护器有故障

    测试线长

    1.8m

    测试模式

    手动或自动

    显示模式

    LCD:7英寸TFT彩色触摸屏

    仪表尺寸

    215mm×178mm×83mm

    电池电压

    当电池电压降到7.0V时,提示电池电压低,请及时充电。此时测量的数据同样是准确的。

    工作电流

    365mA Max

    工作温湿度

    -10℃~40℃;80%rh以下

    存放温湿度

    -10℃~60℃;70%rh以下

    绝缘耐压

    100MΩ或更大, AC2kV/rms(外壳与螺丝之间)

    适合安规

    IEC1010-1、IEC1010-2-032、污染等级2、CAT Ⅲ(600V) IEC61326(EMC标准)





    配置清单 Configure The Manifest




    主机

    1台

    仪表包

    1个

    充电器

    1个

    表笔测试线

    1条

    鳄鱼夹测试线

    1条

    插座测试线

    1条

    包装盒

    1个

    用户手册、保修卡、合格证

    1份



    售后服务承诺 After Sales Service Commitment




    1、严格按照合同要求,提供符合设计标准、质量合格的产品。

    2、严格检查和控制原材料、原器件、配套件的进厂质量。

    3、保证所供设备加工工艺完善、检测手段完备、产品不带缺陷出厂。

    4、在开箱过程中如发现缺件及其他原因引起的零部件丢失,我方负责尽快免费补齐所缺零部件。

    5、响应的时间:接到您反映的质量问题信息后,我们立即作出答复或者24小时内派出服务人员,尽快到达现场,做到用户对质量不满意,服务不停止。

    6、售后服务:自购货之日起,在正常使用之中出现任何质量问题,我们将实行质保一年, 保修三年,终身维护。



网站首页    绝缘子、避雷器    GSLBY漏电保护器测试仪
浏览量:1000
收藏

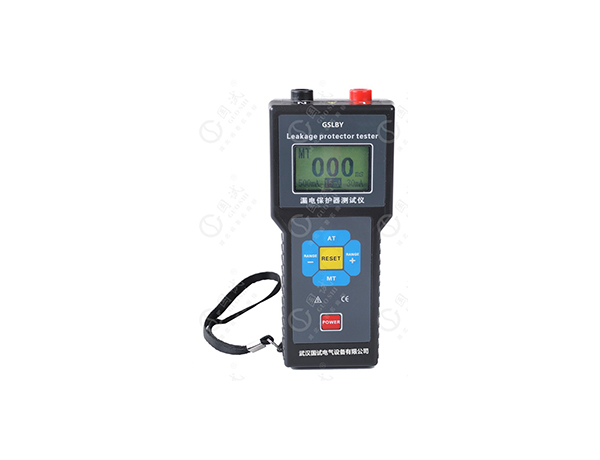

GSLBY漏电保护器测试仪

测试各种漏电保护器的线路交流电压、漏电动作时间。
全彩触摸LCD显示,具有电池电量显示、设定故障电压指示、背光亮度调节、内设接线指导图,方便直观,操作简便。
仪表精度高、体积小、重量轻、外观精致,便于携带,是各种漏电保护器现场或室内检测的理想工具。
