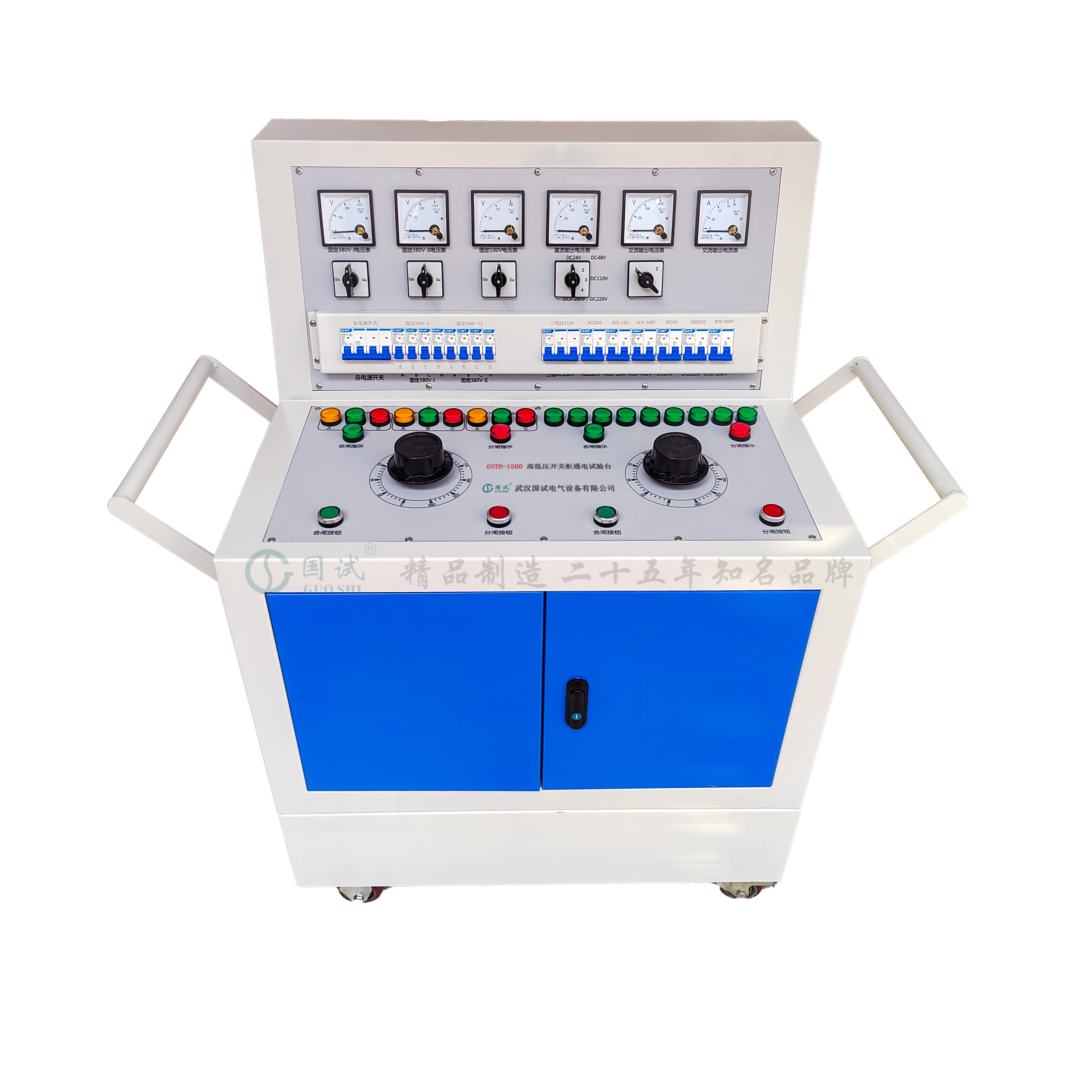

GSTD-1000 高低压开关柜通电试验台



产品概述 Product Overview

---



GSTD-1000 高低压开关柜通电试验台用于高低压开关柜生产厂家对所生产的高低压开关柜进行出厂前的各项通电试验。它能提供各种交、直流电源，便于对开关柜的检测，提高工作效率。

参考标准：GB/T 11022-2011《高压开关设备和控制设备标准》



产品特点 Product Features

---



1. 开关柜通电试验台集成多种交、直流电源
2. 便于对开关柜的检测，大大提高工作效率
3. 输出线接线柱前串接10A、16A空气开关作为短路保护。根据用户特殊要求，参数中3-4项，可以同时合分闸，没有互锁。
4. 技术参数中6–7项不受接触器控制，只要总电源开关闭合，即可输出单相AC220V输出（固定值）、三相AC380V输出（固定值）
5. 直流合闸电源输出DC 0 -300V（大容量）是独立的单元 ，可以脱离主体柜，单独使用；也可以与主体柜合并使用，直接从柜体后面板直流300V输出接线柱输出。其详细说明见第五： 开关合闸电源。
6. 三相转换开关K1、三相AC380V电压表



产品参数 Product Parameters

---



1.输入电源：三相四线AC380V

2.输出电压及电流：

   三相AC100V输出（固定值）                                               一组

   三相AC 0 ~10A输出（〈10V，可调值〉                              一组

   单相24V、36V、110V、220V直流固定输出                         一组

   交流操作电压输出：AC 0 ~ 400V，220V时，电流小于10A  一组

   直流操作电压输出 DC 0 - 260V                                            一组

   单相AC220V输出（固定值，插座形式）                               两组

   单相AC220V输出（固定值，接线柱）                                   一组

   三相AC380V输出（固定值，接线柱）                                   两组

3.外形尺寸：550*750*800MM

4.重       量：约75kg

5.工作环境： 0～40℃；环境温度≤85％



配置清单 Configure The Manifest

---



序号	名称	数量
1	高低压开关柜通电试验台	一台
2	测试线	一套
3	电源线	一根
4	地线	一根
5	说明书	一份
6	检验报告	一份
7	合格证	一份
8	保修卡	一份



售后服务承诺 After Sales Service Commitment

---



1、严格按照合同要求，提供符合设计标准、质量合格的产品。

2、严格检查和控制原材料、原器件、配套件的进厂质量。

3、保证所供设备加工工艺完善、检测手段完备、产品不带缺陷出厂。

4、在开箱过程中如发现缺件及其他原因引起的零部件丢失，我方负责尽快免费补齐所缺零部件。

5、响应的时间：接到您反映的质量问题信息后，我们立即作出答复或者24小时内派出服务人员，尽快到达现场，做到用户对质量不满意，服务不停止。

6、售后的服务：自购货之日起，在正常使用之中出现任何质量问题，我们将实行质保一年，终身维护。
