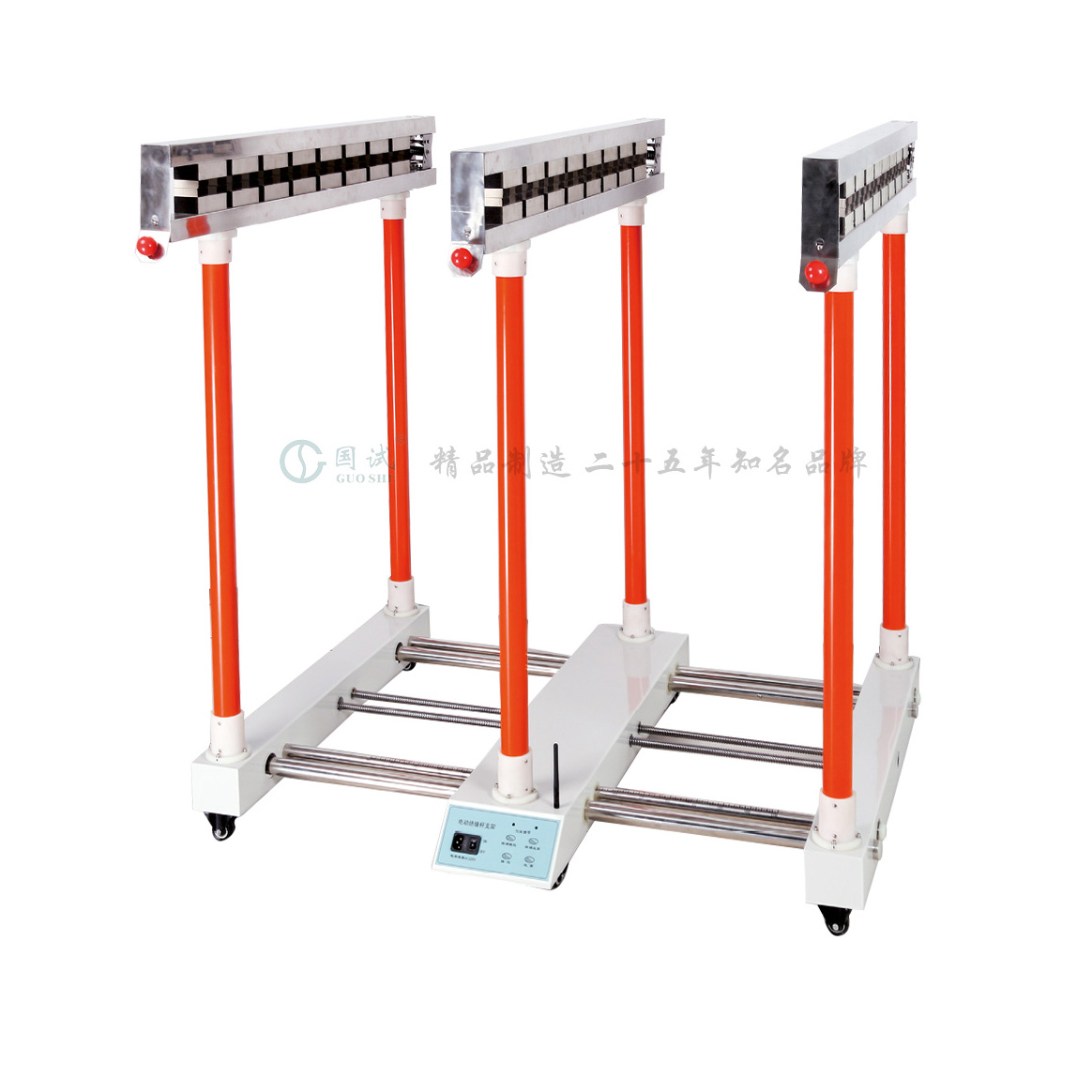

GSJYG-3000 遥控电动绝缘杆测试支架



产品简介 Product Introduction

---

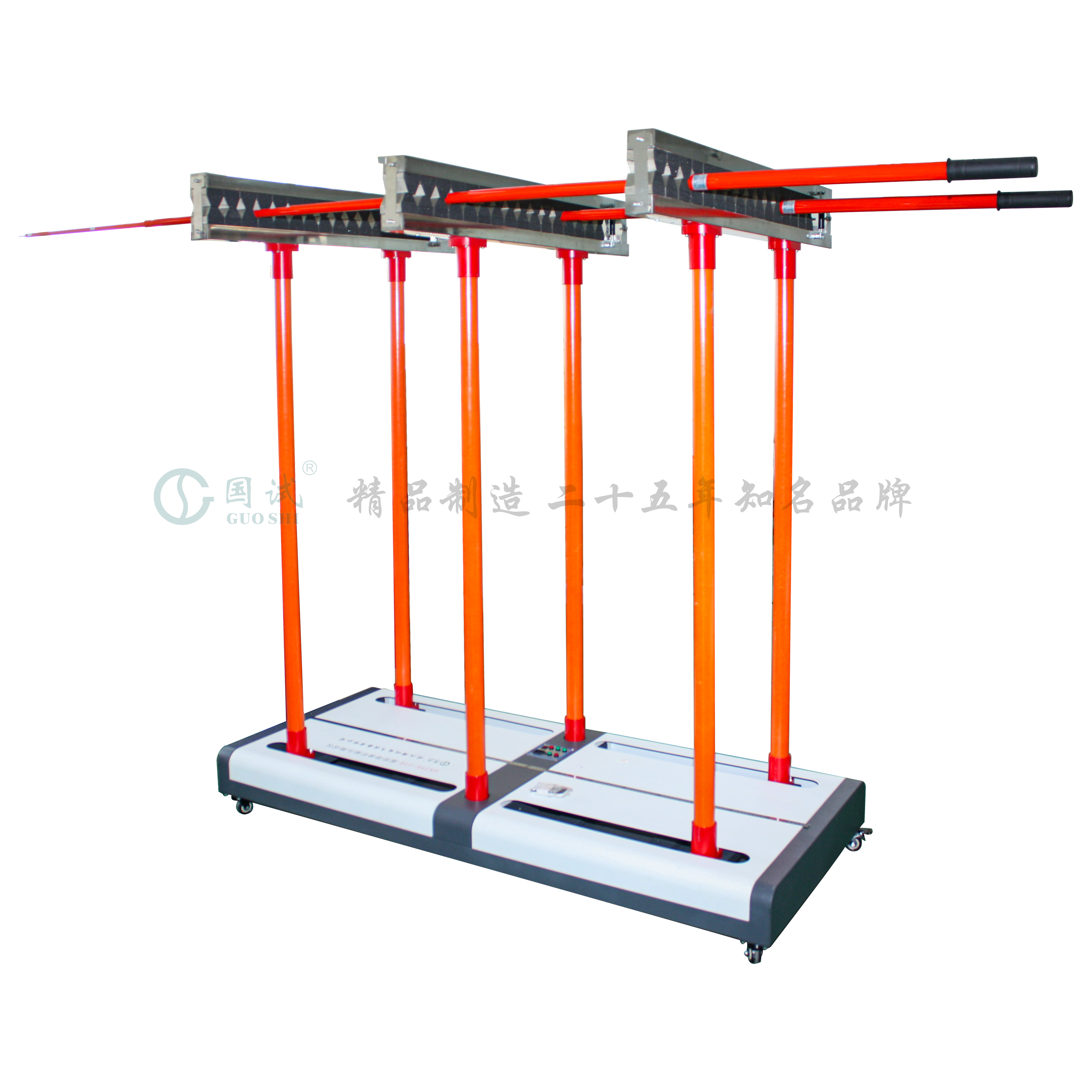

GSJYG-3000 遥控电动绝缘杆测试支架，主要用于66kV以下绝缘杆整段工频耐压试验及110~330kV绝缘杆分段耐压试验。绝缘杆支架可以通过无线遥控器或设备上的按键，电动调节电极距离，同时具有刻度标尺，量化分段长度。电极采用组合导电泡绵，可以达到包围被试绝缘杆的效果，满足试验标准要求。

参考标准： DL/T976-2017《带电作业工具、装备和设备预防性试验规程》

                  DL/T 1476-2023《电力安全工器具预防性试验规程》



产品特征 Product Characteristics

---



1. 绝缘杆支架适用于10~330kV绝缘杆整体试验或分段试验。
2. 支架设计为3组电极，两段耐压结构，一次可以进行两段绝缘杆的耐压试验。
3. 电极采用组合槽型导电泡绵，可以完全达到环抱接触效果。自锁开合结构便于装卸试品提高工作效率。
4. 中间电极接高压为固定式主电极，两侧为辅电极接地，辅助电极可以电动驱动向两侧同步展开或合并。
5. 电动机构采用按键或无线遥控两种方式控制，同时设有微调控制，便于精确调整距离。
6. 测试支架具有标尺刻度，调节距离直观准确。



产品参数 Product Parameters

---



试验电压	额定试验电压：150kV 适用于35kV及以下绝缘杆整体试验，220kV及以下绝缘杆分段试验
	加强型额定试验电压：200kV 适用于66kV及以下绝缘杆整体试验，330kV及以下绝缘杆分段试验
测试工位	8
调节范围	300~1030（mm）
电源电压	AC 220V
刻度细度	5mm
电动速度	2档
调节方式	无线遥控、按键
外形尺寸	1340×910×1300（mm）
重量	45kg





附件：

DL∕T 1476-2023 《电力安全工器具预防性试验规程》

①绝缘杆工频耐压试验项目、周期和要求：

试验项目	试验周期	额定电压 kV	试验长度 m	工频耐压 kV	持续时间 min
工频耐压试验	1 年	0.4	0.08	2.5	1
		10	0.07	45
		20	0.8	80
		35	0.9	95
		66	1.0	175
		110	1.3	220
		220	2.1	440
		330	3.2	380	3
		500	4.1	580
		750	4.7	780
		1000	6.3	1150
注：表中数据为海拔 1000m 及以下的试验长度和电压。

②220kV及以上电压等级的绝缘杆应采用整段试验的方式；220kV 及以下电压等级一般采用整段试验的方式，当试验条件不满足要求时，可采用分段试验的方式。分段试验电压为整段试验电压除以分段段数，再乘以分段系数，分段段数和分段系数应符合下表规定。

分段段数	2	3
分段系数	1.30	1.35
