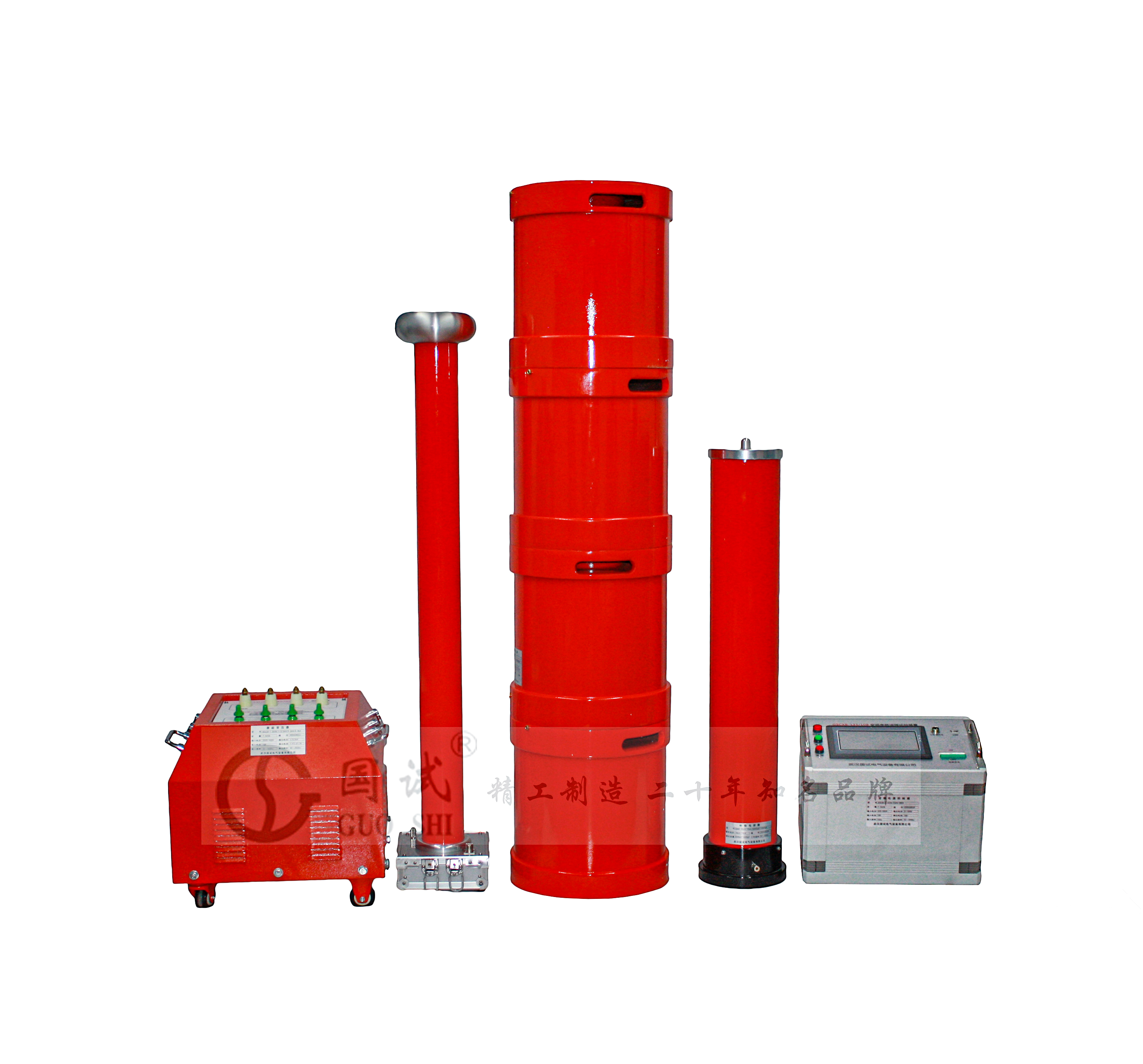

GSBXB-108KVA/108KV串联谐振试验成套装置
串联谐振耐压装置
该设备适用于以下电力设备交流耐压试验： （1）10kV/300mm²电缆2km的交流耐压试验，电容量≤0.751μF,试验频率为30-300Hz,试验电压22kV, 试验时间5min； （2）35kV/300mm²电缆0.8km的交流耐压试验，电容量≤0.1556μF，试验频率 30-300Hz，试验电压52kV，试验时间 60min； （3)10kV开关、绝缘子及母线等电气设备的交流耐压试验，试验频率30-300Hz，试验电压不超过42kV，试验时间1min； （4）35kV开关、绝缘子及母线等电气设备的交流耐压试验，试验频率30-300Hz，试验电压不超过95kV，试验时间1min； （5）35kV/13500kVA主变的交流耐压试验，电容量≤0.02uF，试验频率 45-65Hz，试验电压 68kV,试验时间 1min。
产品概述 Product Overview
该装置主要针对交联电缆、水力发电机、主变、母线、GIS等的交流耐压试验，具有较宽的适用范围，是地、市、县级高压试验部门及电力安装、修试工程单位理想的耐压设备。
该装置主要由变频控制电源、激励变压器、电抗器、电容分压器、补偿电容器（选配）组成。
参考标准：
GB 50150-2016《电气装置安装工程电气设备交接试验准》
DL/T596-2021《电力设备预防性试验规程》
DL/T 849.6-2016《电力设备专用测试仪高压谐振试验装置 第6部分：高压谐振试验装置》
DL/T 474.4-2018《现场绝缘试验实施导则 交流耐压试验》
JB/T 9641-2022《试验变压器》
GB/T 1094.6-2011《电力变压器 第6部分：电抗器》
GB/T 311.1-2012《绝缘配合 第1部分：定义、原则和规则》
DL/T846-2016《高电压测试设备通用技术条件》
GB 4793-2024《测量、控制和实验室用电气设备安全技术规范》
GB2900《电工名词术语》
GB4208《外壳防护等级》
GB/T16927-2011《高电压试验技术》
产品特点 Product Features
1、装置具有过压、过流、零位启动、系统失谐（闪络）等保护功能，过压过流保护值可以根据用户需要整定，试品闪络时闪络保护动作，以保护式品。
2、整个装置单件重量很轻，便于现场使用。
3、装置具有三种工作模式，方便用户根据现场情况灵活选择，提高试验速度。工作模式为：全自动模式、手动模式、自动调谐手动升压模式。
4、能存储和异地打印数据，存入的数据编号是数字，方便的帮助用户识别和查找。
5、装置自动扫频时频率起点可以在规定范围内任意设定，同时液晶大屏幕显示扫描曲线，方便使用者直观了解是否找到谐振点。
6、采用了DSP平台技术，可以方便的根据用户需要增减功能和升级，也使得人机交换界面更为人性化。
9. 能有效改善输出电压波形,有效防止谐波峰值对试品的误击穿。
10. 能有效的找到绝缘弱点，又不存在大的短路电流烧伤故障点的忧患。
11. 不会出现任何恢复过电压。试品发生击穿时，因失去谐振条件，高电压也立即消失，电弧即刻熄灭。
12.（选配）具备蓝牙无线传输功能，设备操作以及数据传输更加方便。
产品参数 Product Parameters
1．额定电压：
27kV---满足10kV电缆交流耐压试验；
54kV---满足10kV系统，35kV电缆交流耐压试验；
108kV---满足35kV系统的交流耐压试验；
2．输出电压波形畸变率：<1.0％
3.允许连续工作时间：额定条件下一次性工作30分钟，在对35kV电缆耐压时，满足连续工作60分钟
4．装置自身品质因数：Q>50
5．火力发电机试验时满负荷下品质因数：Q>10（与负载相关）
6．电缆试验时满负荷下品质因数：Q>30（与负载相关）
7．主变压器试验满负荷时品质因数：Q>30（与负载相关）
8. GIS，开关等试验满负荷时品质因数：Q>50（与负载相关）
9．输入电源：单相380V
10．频率调节范围：20Hz～300Hz
11．系统测量精度：1.5％
试验时设备组合方式
|
设备组合试品 |
电抗器选择 （27kVA/27kV四节） |
激励变压器输出端选择 |
|
|
满足10kV/300mm2电缆, (试验电压22kV,试验时间5min) |
长度500m以下 |
使用电抗器一节 |
1.5kV |
|
长度500~1000m |
使用电抗器二节并联 |
1.5kV |
|
|
长度1000~1500m |
使用电抗器三节并联 |
1.5kV |
|
|
长度1500~2000m |
使用电抗器四节并联 |
1.5kV |
|
|
满足35kV/300mm2电缆, (试验电压52kV,试验时间60min) |
长度500m以下 |
使用电抗器二节串联 |
3kV |
|
长度500~1000m |
使用电抗器二节串联二组并联 |
3kV |
|
|
满足100MVA/35kV以下变压器, (试验电压68kV,试验时间1min) |
|
使用电抗器四节串联 |
3kV |
|
满足35kV变电站系统, (试验电压100kV,试验时间1min) |
|
使用电抗器四节串联 |
6kV |
|
满足10kV变电站系统, (试验电压28kV,试验时间1min) |
|
使用电抗器四节串联 |
3kV |
配置清单 Configuration manifest
|
序号 |
设备名称 |
型号及规格 |
数量 |
|
1 |
变频电源 |
GSCXB-6kW/380V |
1台 |
|
2 |
励磁变压器 |

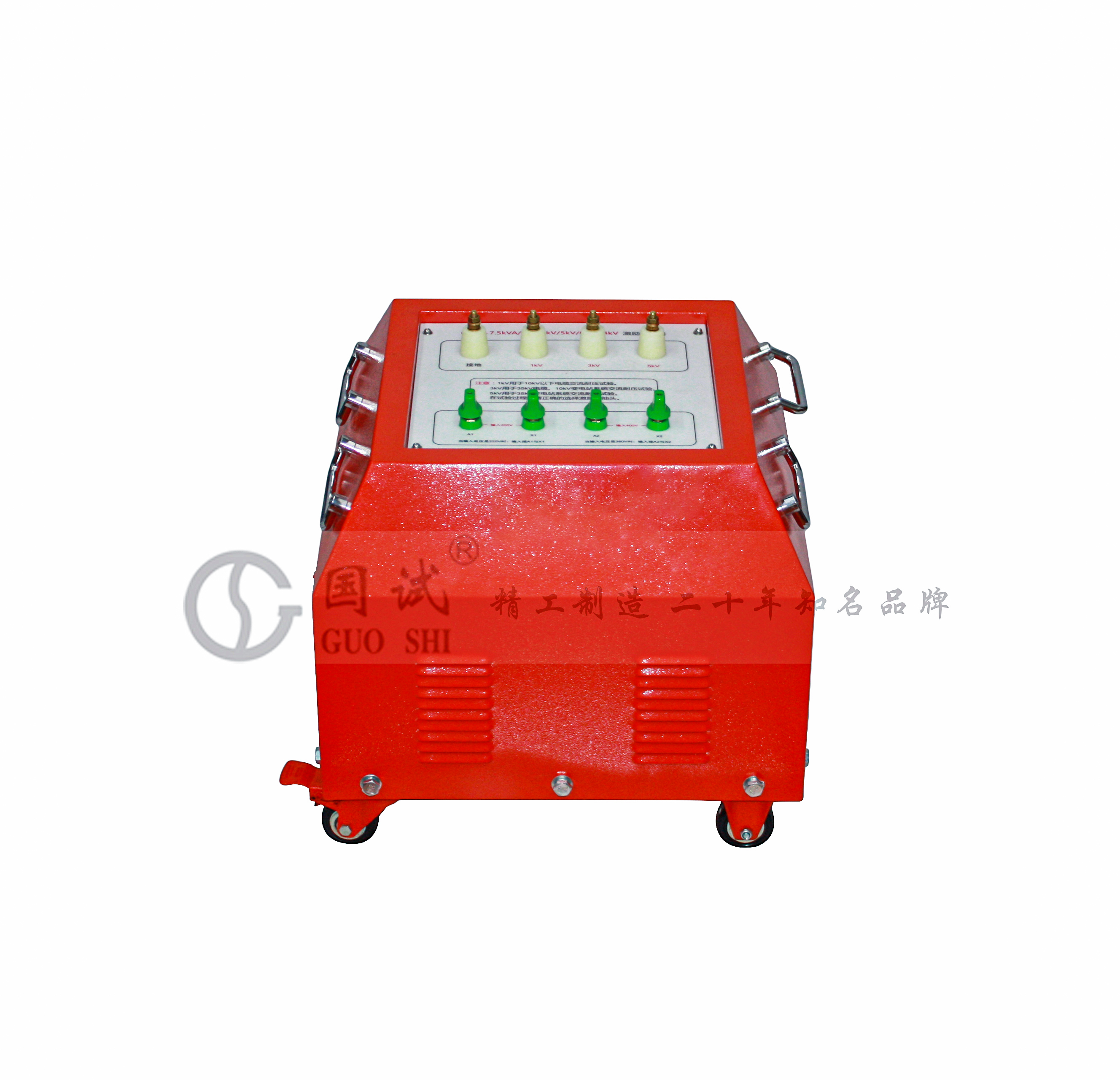

GSJLB-6kVA/1.5/3/6kV/0.4 kV |
1台 |
|
3 |
高压电抗器 |

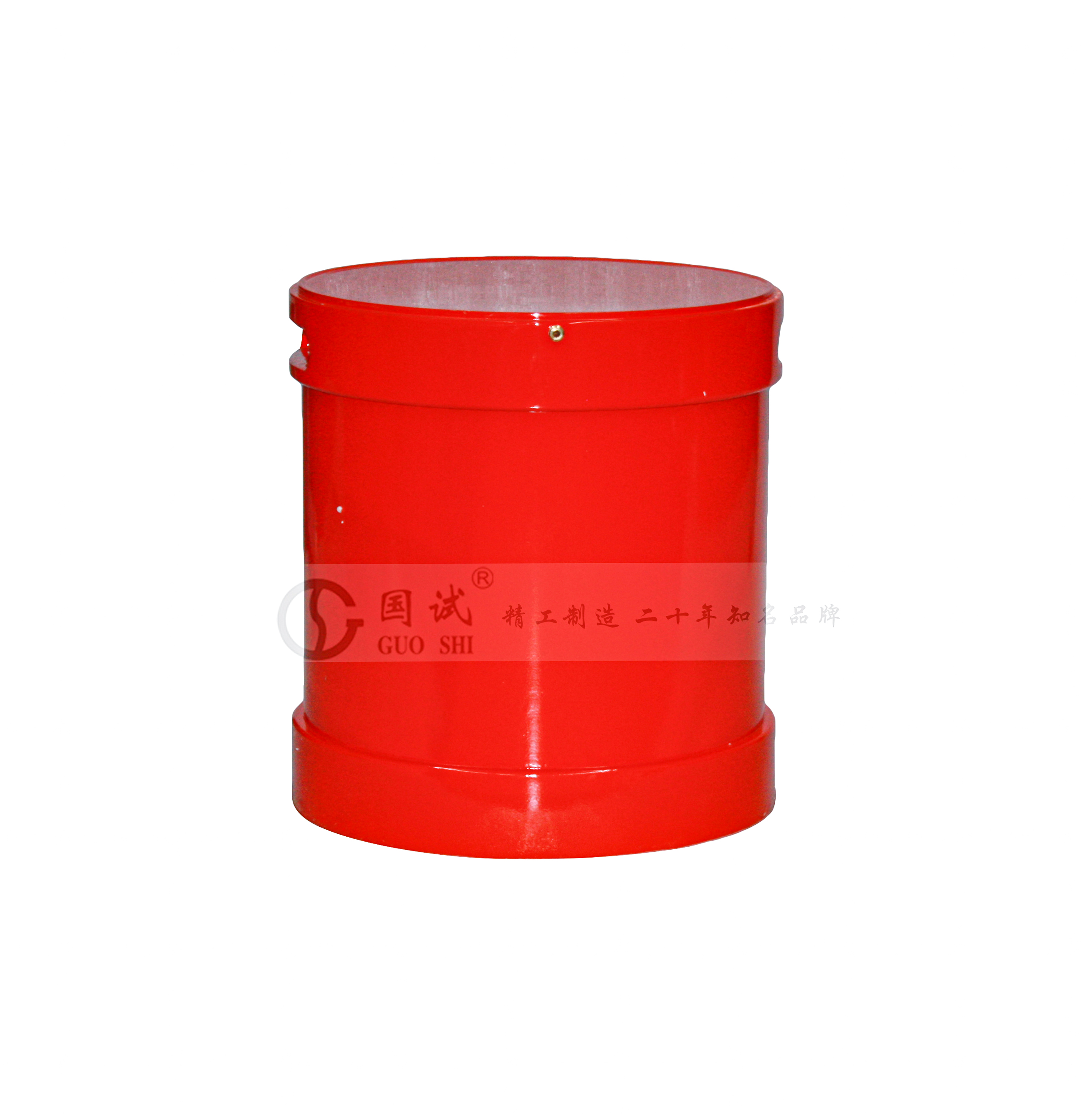

GSDK-27kVA/27kV |
4台 |
|
4 |
电容分压器 |

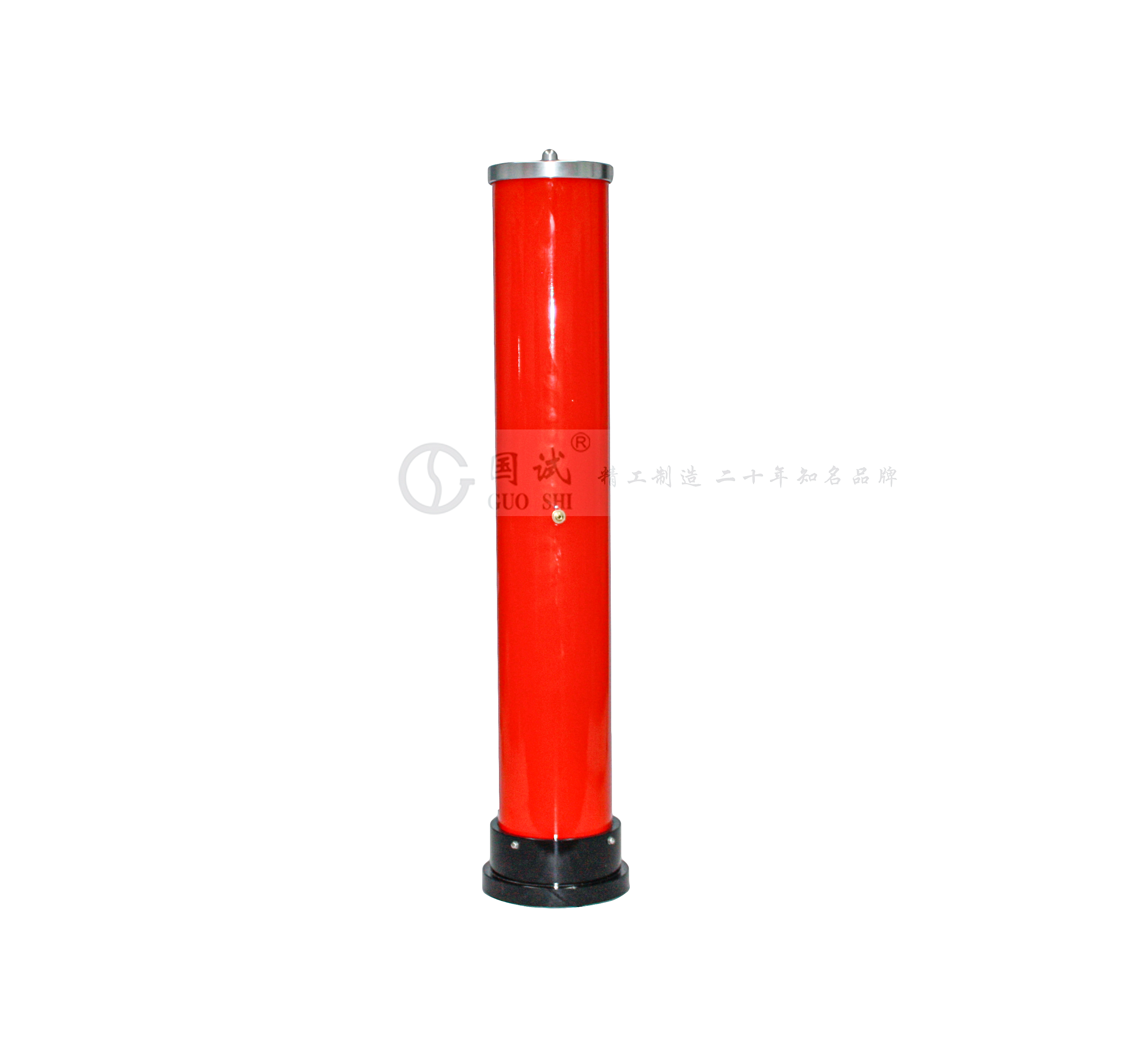

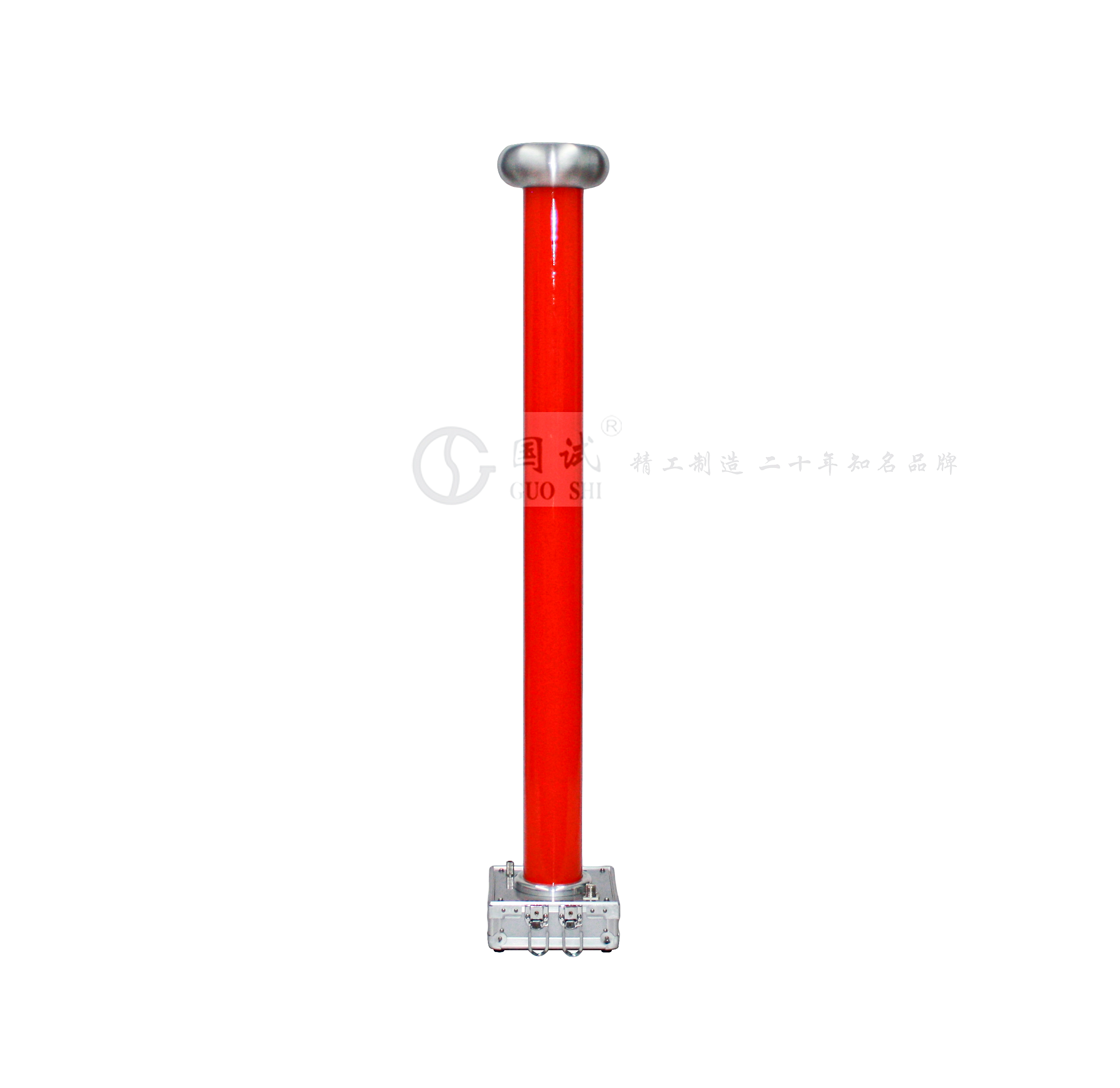

GSFRC-110kV-1000pF |
1台 |
|
5 |
补偿电容器（选配） |
GSBC-70kV-10000pF |
1台 |
|
6 |
串联谐振测试线 |
|
1套 |
|
7 |
说明书 |
|
1份 |
|
8 |
检验报告 |
|
1份 |
|
9 |
合格证 |
|
1份 |
|
10 |
保修卡 |
|
1份 |
