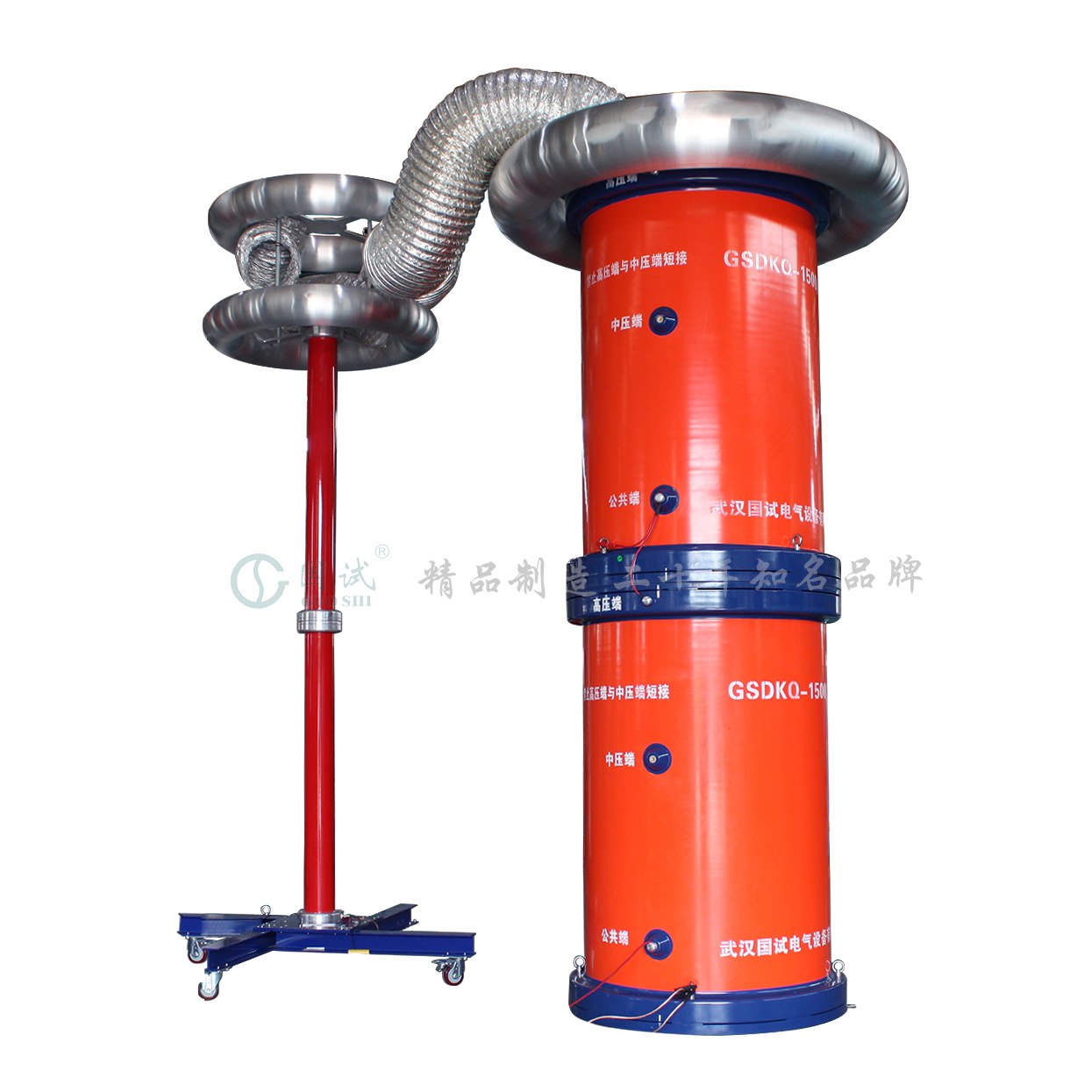

GSBXB-6000KVA/500KV 调频串联谐振试验装置



该装置主要针对交联电缆、水力发电机、主变、母线、GIS等的交流耐压试验，具有较宽的适用范围，是地、市、县级高压试验部门及电力安装、修试工程单位理想的耐压设备。

该装置主要由变频控制电源、激励变压器、电抗器、电容分压器、补偿电容器（选配）组成。

参考标准：

GB 50150-2016《电气装置安装工程电气设备交接试验准》

DL/T596-2021《电力设备预防性试验规程》

DL/T 849.6-2016《电力设备专用测试仪高压谐振试验装置 第6部分：高压谐振试验装置》

DL/T 474.4-2018《现场绝缘试验实施导则 交流耐压试验》

JB/T 9641-2022《试验变压器》

GB/T 1094.6-2011《电力变压器 第6部分：电抗器》

GB/T 311.1-2012《绝缘配合 第1部分：定义、原则和规则》

DL/T846-2016《高电压测试设备通用技术条件》

GB 4793-2024《测量、控制和实验室用电气设备安全技术规范》

GB2900《电工名词术语》

GB4208《外壳防护等级》

GB/T16927-2011《高电压试验技术》



产品特点 Product Features

---



1. 调频式调谐方法：采用固定电感电抗器，通过调节激励电源的频率使试验回路达到谐振状态， 体积小、重量轻、品质因素高。
2. 调制波原理：串联谐振是谐振式电流滤波电路，能改善电源电压波形畸变，获得很好的正弦电压波形，有效防止谐波尖峰对被试品的伤害。
3. 变频电源需采用双 CPU 架构体系，实现快速测控，系统稳压精度达到 1%。电源逆变部分采用 SKIIP 智能模块，该模块集驱动、保护于 IGBT。
4. 采用智能软件菜单、人性化设计：大屏幕智能显示软件菜单内置试验参数菜单，使用者可根据 试验规程和实际需要，自行输入需要的试验电压和试验时间；内置全自动、半自动、手动三种 试验模式，界面友好，试验操作轻松便捷。试验数据可屏存，并可任意调阅，内置微型数据打 印机，预留接口可外接电脑。
5. 自动调谐方式：使用最新快速跟踪法，寻找谐振频率点只需 30～40S 左右，调谐完成后，锁定 谐振频率。无谐振点时，提示区显示“调谐失败”。手动调谐时 30Hz～300Hz 无谐振点，提示 区显示“无谐振点”，此时自动切断升压回路。禁止继续升压，确保试品、设备、人身的安全。
6. 升压速度需采用动态跟踪控制：当高压接近已设定的试验电压时，自动调整升压速率，能有效 防止电压过冲造成对试品的损伤。
7. 机内设置试验时间计时器：当试验电压升至设定值，自动启动计时功能，计时到设定值时有声 响提示，时间到即自动降压至“零”，并切断升压回路，自动降压并关闭高压回路，同时大屏 幕提示区显示“试验结束”。
8. 完善的系统综合保护功能：开机系统自检，发现接地不良、分压器无信号等故障则不能合闸， 防止误操作带来损害。设有过流、过压、试品闪络放电、电源掉电、连线错误等多种保护措  施，保护功能动作时大屏幕上均为中文显示。
9. 过流保护—— 内置多重自动过电流保护，当变频电源的输出电流超过额定值 1.1 倍的保护整定值时，自动切断整套装置输出。当变频电源的输出电流超过设定值时，自动切断输出。
10. 过压保护—— 内置多重自动过电压保护，可手动设置试验电压值，当试验电压超过整定值的 1.1 倍时，通过硬件和软件实时判断，迅速切断整套装置输出，有效保证变频电源和操作人员的安全。电流传感器的采样值，通过 DSP 计算，当电流值超过理论值的 1.1 倍时，迅速切断输出，防止分压器或分压器变比设置有误而导致试品过压。
11. 试品闪络放电保护——具有试品放电或闪络保护功能，当在试验或升压中如有高压放电闪络时， 自动切除整套装置，且不会对试验设备和人身造成伤害，变频电源内部的电子元件不会损坏击穿。
12. 电源掉电保护——具有电源掉电保护功能，在变频控制电源输出端装设特殊保护功能模块，当  在试验或升压过程中如有输入电源突然掉电时，吸收谐振回馈到主机的能量，迅速将输出短路， 使谐振系统的能量快速消耗；该特殊功能模块在供电电源突然断开后，仍能维持工作 10s 以上， 确保耗能过程彻底完成。自动切除整套装置，且不会对试验设备和人身造成伤害，变频电源内部的电子元件不会损坏击穿。
13. 连线错误保护——当试验线联接有误或断线时有保护。 (如变频控制电源、励磁变压器、谐振电抗器、电容分压器等连接线)。
14. 过热保护——功率器件温度≥80℃时保护
15. 紧急制动保护——敲击变频控制电源面板上的紧急停机按钮即可紧急切断输出。
16. 具备蓝牙无线传输功能（选配）



产品参数 Product Parameters

---



1. 输入电压：三相 380V±10%，50Hz±2%
2. 最大试验容量： 6000 KVA
3. 最大试验电压：500kV
4. 高压测量精度：1%
5. 高压稳定度：±1%
6. 高压分辨力：0.1KV
7. 试验电压波形：正弦波，波形畸变率≤1.0%
8. 试验频率范围： 30～300Hz
9. 工 作 制：额定容量下， 180min



配置清单 Configuration manifest

---



序号	设备名称	型号及规格	数量
1	变频电源	GSCXB-100kW/380V	1台
2	励磁变压器	GSJLB-100kVA/2.5/5/10kV	1台
3	高压电抗器	GSDK-1500kVA/250kV	2台
4	电容分压器	GSFRC-500kV/1000pF	2台
5	串联谐振测试线		1套
6	说明书		1份
7	检验报告		1份
8	合格证		1份
9	保修卡		1份



售后服务承诺 After Sales Service Commitment

---



1、严格按照合同要求，提供符合设计标准、质量合格的产品。

2、严格检查和控制原材料、原器件、配套件的进厂质量。

3、保证所供设备加工工艺完善、检测手段完备、产品不带缺陷出厂。

4、在开箱过程中如发现缺件及其他原因引起的零部件丢失，我方负责尽快免费补齐所缺零部件。

5、响应的时间：接到您反映的质量问题信息后，我们立即作出答复或者24小时内派出服务人员，尽快到达现场，做到用户对质量不满意，服务不停止。

6、售后的服务：自购货之日起，在正常使用之中出现任何质量问题，我们将实行质保一年，终身维护。
