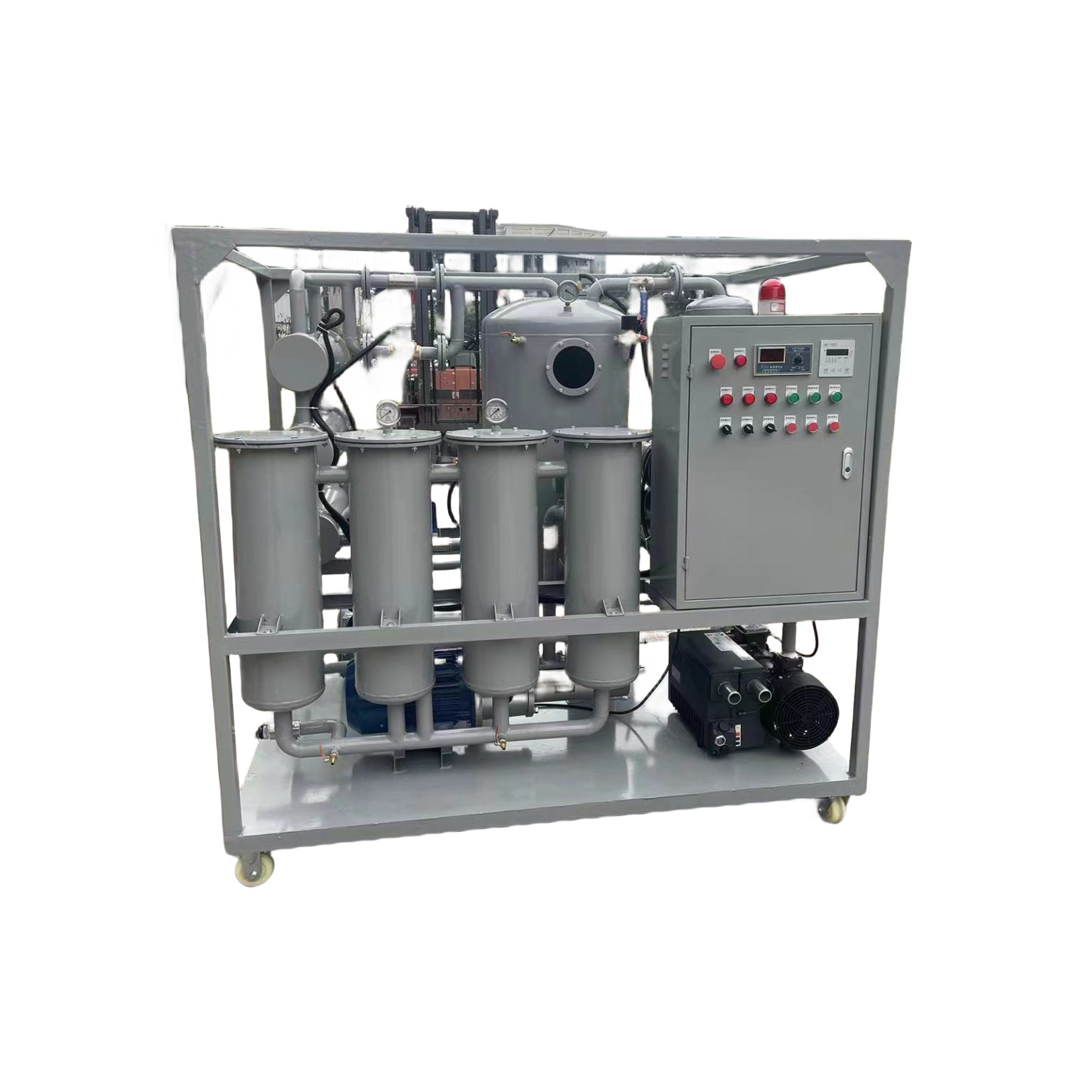

GSZYD-100 双级真空滤油机
油化分析仪器
本机能高效地脱除绝缘油中的水分、气体和杂质，提高油的耐压强度和油品质量，保证电力设备的安全运行。主要用于电力部门及工矿企业处理不合格的变压器油、互感器油、开关油等。
产品概述 Product Overview
GSZYD-100 双级真空滤油机广泛适用于发电厂、变电站、电力公司、供电所、变压器生产厂、 冶金、石化、机械、交通、铁路等各行业用变压器油、互感器油、电 容器油、电缆线油等绝缘油的快速深度净化处理,特别适合于110KV 及以上大型充油电气设各对新油及运行多年的旧绝缘油的净化处理。
参考标准： DL/T 521—2004 《真空净油机验收及使用维护导则》
产品特点 Product Features
-
采用低温真空负压原理,引进日本医药三维立体闪蒸技术,多级高 精密滤芯过滤,从而对油品杂质、水分、气体深层的净化、处理,达 到国际用油标准。
-
特别适用安装、检修变压器真空干燥及真空注油处理;并同时完成 对变压器所使用过的油液进行在线脱水、脱气及除杂处理,从而延长油液的使用周期及使用寿命。
-
该设备还具有抽油、加油、热油循环、变压器独立抽真空等功能。 从而满足各种现场的需求。
-
输送管配送50米 管接头,管箍等都配齐
产品参数 Product Parameters
①设备参数：
|
项目 |
参数名称 |
单位 |
技术参数 |
|
设备技术指标 |
流量 |
L/H |
6000 |
|
工作真空度 |
MPa |
-0.08-0.0999 |
|
|
工作压力 |
MPa |
≤0.5 |
|
|
恒温控制范围 |
℃ |
20-80 |
|
|
电源 |
V |
380V/50Hz (或根据用户需要) |
|
|
工作噪声 |
dB(A) |
≤78 |
|
|
总功率 |
kW |
72+2 |
|
|
进出口管径 |
mm |
42 |
|
|
设备重量 |
kg |
720 |
|
|
外形尺寸（长） |
cm |
120 |
|
|
外形尺寸（宽） |
cm |
140 |
|
|
外形尺寸（高） |
cm |
180 |
②油过滤后参数：
|
序号 |
项目 |
合格参数 |
|
1 |
油中含水量（ppm |
≤3 ppm (GB7600) |
|
2 |
过滤精度（µm） |
≤1µm (GB/T511) |
|
3 |
清洁度(NAS) |
5级 (NAS1638) |
|
4 |
油中含气量(%) |
≤0.01% (GB/T423 体积比) |
|
5 |
油击穿电压 |
≥75KV (GB/T507) |
配置清单 Configure The Manifest
|
序号 |
系统名称 |
名称 |
数量 |
功能/特点 |
|
|
真空 脱水 系统 |
真空泵组 |
1台 |
抽排真空 |
|
|
罗茨泵组 |
1台 |
增压泵、抽排真空 |
|
|
|
三维立体闪蒸罐 |
1套 |
脱水/脱气 |
|
|
|
雾化器 |
1套 |
油品雾化，增大蒸发面积 |
|
|
|
闪蒸反应器 |
1套 |
脱水辅助 |
|
|
|
输油 系统 |
齿轮油泵 |
1台 |
排油/推进式/带安全阀 |
|
|
配套电机 |
1台 |
低转速 |
|
|
|
内置循环系统 |
1套 |
内循环/流量、压力调节 |
|
|
|
过滤 系统 |
初级过滤器本体 |
1套 |
碳钢 |
|
|
初级滤芯 |
1件 |
进口HPM滤材，滤除50μm杂质 |
|
|
|
精滤器 |
1套 |
碳钢 |
|
|
|
精滤芯 |
1组 |
进口HPM滤材，滤除1～5μm杂质 |
|
|
|
加热 系统 |
加热器本体 |
1套 |
均流设计结构 |
|
|
红外线加热管 |
1套 |
低热负荷型，无加热死角。 |
|
|
|
温度控制仪 |
1套 |
加热恒温控制，防止温度过高 |
|
|
|
温度传感器 |
1套 |
油温检测 |
|
|
|
电气 控制 系统 |
控制柜 |
1套 |
安装电气元件 |
|
|
电气控制元件 |
1套 |
接触器、按钮、短路器、指示灯等 |
|
|
|
压力开关 |
1件 |
系统超压保护 |
|
|
|
蜂鸣声光报警器 |
1件 |
系统超压声光报警 |
|
|
|
液位 控制 系统 |
红外液位控制器 |
1套 |
闪蒸罐内液位控制 |
|
|
红外油位检测器 |
2套 |
闪蒸罐内液位监测 |
|
|
|
喷淋电磁阀 |
1件 |
喷淋控制 |
|
|
|
排气阀 |
1件 |
真空度调节/手动渗气消泡 |
|
|
|
泡沫抑制系统 |
红外泡沫检测器 |
1套 |
监控真空闪蒸罐内泡沫 |
|
|
红外泡末检测器 |
1套 |
闪蒸罐内泡末监测 |
|
|
|
自动消沫电磁阀 |
1件 |
自动渗气消泡 |
|
|
|
仪表 |
真空表 |
1支 |
监控系统真空度 |
|
|
压力表 |
2支 |
监控系统压力 |
|
|
|
冷凝系统 |
冷凝器 |
1套 |
冷凝水蒸汽/带水冷接口 |
|
|
抽真空专用接口 |
1套 |
连接抽真空管 |
|
|
|
其他 |
球阀 |
1套 |
不锈钢 |
|
|
O型密封圈 |
1套 |
罐体密封 |
|
|
|
脚轮 |
4个 |
两个转向两个定向 |
|
|
|
框架、管道、罐体等 |
1套 |
|
