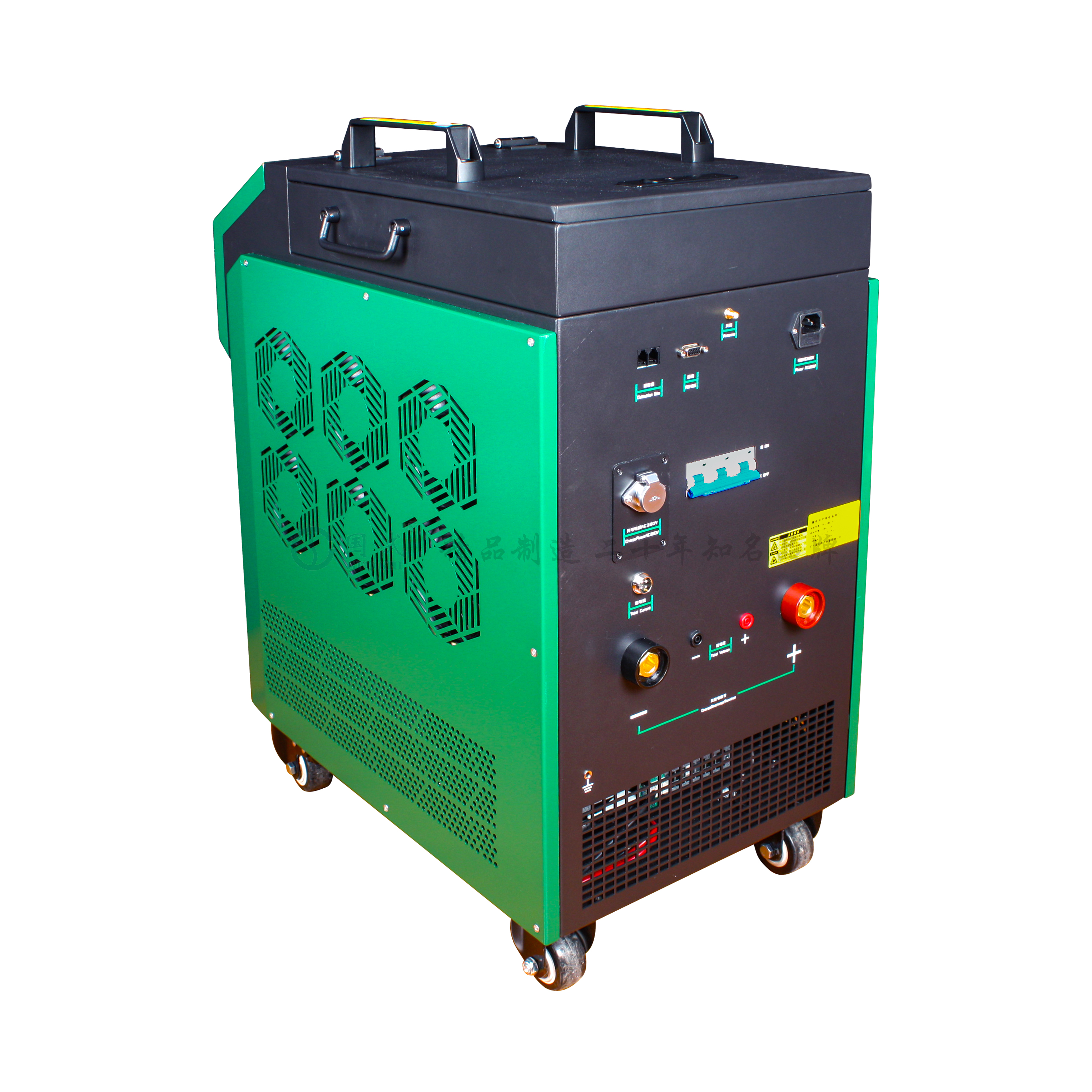

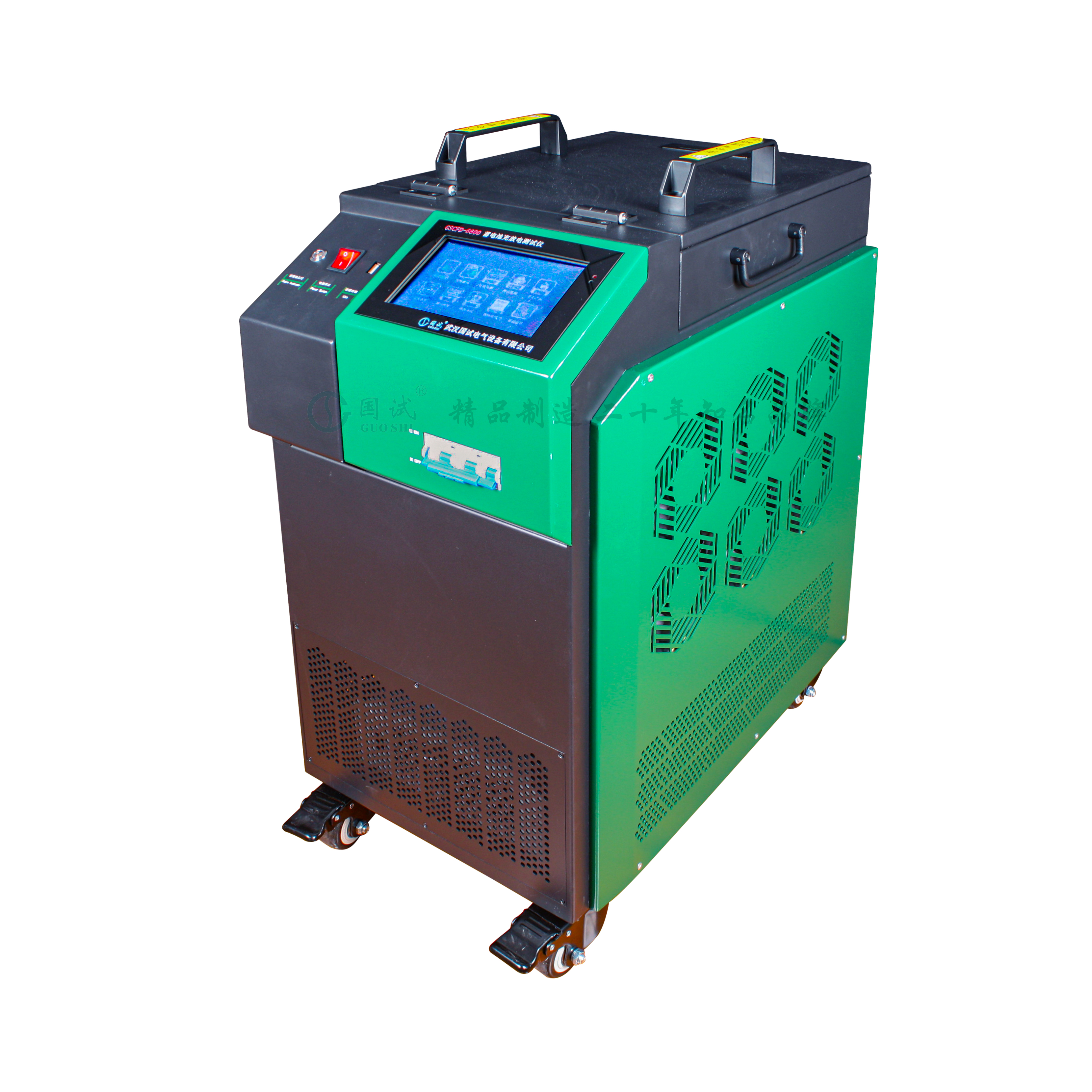

Name: GSCFD系列 智能蓄电池充放电综合测试仪
Brand: 武汉国试电力科技有限公司

产品简介 Product Introduction

GSCFD系列智能蓄电池充放电综合测试仪综合监测仪集蓄电池恒流放电、智能充电、活化于一体。一机多用，减少企业成本，降低维护人员劳动强度，用于定期的电池组检测及落后电池再生活化，为电池和UPS电源维护提供科学的检测手段。用于电信、基站、电力等部门。根据需要进行深度放电，然后充电，使电池组随时保持满足状态并延长电池寿命，是蓄电池维护工作的好助手。

设备可对电池组进行大电流活化补充电，通过高频充电机特性设置恒流、恒压、涓流三阶段充电模式对电池内部极柱钝化进行有效活化修复，延长了电池的使用寿命,适用于各类蓄电池组运维维护。本测试仪系统对单体电池的电压监测信息,采用无线中继接入,简单、安全、精确。

设备可在蓄电池离线状态下,作为放电负载,通过连续调控放电电流，实现设定值的恒流放电。在放电时，当蓄电池组端电压、或单体电压跌至设定下限值、或设定的放电时间到、或设定的放电容量到时仪器将自动停止放电,并记录下所有有价值的、连续的过程实时数据

本仪器有非常友好的人机界面,不仅可以在菜单的提示下完成各种设置和数据查詢,而且放电的过程数据,均保存在设备的内存中,通过数据接口可以转存到U盘,并通过上位机的专用软件对数据进行分析,生成需要的曲线和报表。

本仪器有完善的保护功能,不仅有声、光告警,而且还有明确的界面提示。

参考标准：GB/T 19826-2014《电力工程直流电源设备通用技术条件及安全要求》

产品特征 Product Characteristics

采用高精密电阻，避免了红热现象，使整个放电过程更安全。
单体监测模块采用远距离射频无线通讯方式进行电压数据传送，并可最多设置4个独立频段，即可以在同一区域最多可以4套监测系统同时进行数据传送，而不互相干扰或窜道。
无线采集盒可对每节电池进行监测，实现对电池组放电过程的完整监，并具有三种数据采集方式：
单体监测模块与充放电仪主机两者之间进行数据传输。
单体监测模块与USB无线终端两者之间进行数据传输。
单体监测模块与充放电仪主机、USB无线终端，三者之间进行数据传输。
每台充放电设备可监测25个单体采集盒，每个单体采集盒可连接12节电池，共可监测300节电池。设备能自动筛选出最高的6节、和最低的6节电池的编号和电压值，在显示屏上以不同颜色进行显示（选配）。
单体电压值具有滑动表格显示和滑动柱状图显示，两种数据查看方式（选配）。
配备的PC机上位机软件，可对记录的总电压、放电电流和各单体电池电压等数据进行分析、并可生成相应的数据报表。直观反应蓄电池组性能的曲线，图形、报表等，并可打印、查询。
设备本体上有USB接口，可将放电过程的数据存入U盘，再将U盘数据导入PC机。PC数据管理软件可对电池放电的过程进行分析、并可生成相应的数据报表，使数据的转存更加方便。
采用智能单片机ARM控制、7寸1024*600高清LCD液晶显示屏，电阻触控操作，内置有中英文切换菜单，菜单操作简单明了。
自动保护停机功能，过温保护，过压保护，过流保护，反接报护，产生任一报警停机时显示屏上能显示相应的报警提示，过压保护、反接报护自动断开空气断路器。
可设定充/放电终止条件，包括单体电池电压低、整组电压低/高、充电电流小、充/放电时间到，充/放电容量，任一条件达到时，设备将自动停止测试并伴有蜂鸣提示音，同时自动记录停止原因。
可进行在线补偿式充/放电，通过接入外置的电流钳形传感器可对在线工作中的蓄电池进行放电测试，极大地方便了测试工作。该功能尤其适合于只有单组备用电池的场合（选配）。
具有RS485远程控制充电、放电功能。
具有多机并联方式充电、放电、活化功能，只需在并机参数为主机的设备显示屏进行操作，并机参数为从机的设备能自动听从主机的指令平均分配功率，和启停操作。

产品参数 Product Parameters

产品型号	48V系统	110V系统	220V系统	380V系统	480V系统
放电电压	32~60V	80~132V	176~270V	300~460V	380~580V
充电电压	42~60V	95~150V	190～300V	300~480V	450~600V
放电电流	0~300A	0~200A	0~100A	0~50A	0~40A
充电电流	1~100A	1~50A	1~50A	1~50A	1~50A
仪器功能特性
显示功能	7寸LCD液晶触摸屏，分辨率1024×800
电压测量精度	±0.5%FS+0.1V
电流测量精度	±1%FS+0.1A最大量程100A
放电电流显示精度	0.1A
无线巡检功能	采用多频段射频无线模块,通讯距离可达100米以上, 兼容2V/4V/6V/12V单体电池电压监测，每个无线监测模块可同时监测12个单体,高限可监测300节电池
数据保存容量	内置:16Gbit FLASH;外置16G储存
数据诵讯	RS4853;USB1
工作模式	活化、恒流、恒压、浮充三阶段模式
保护性能（液晶显示提醒+蜂鸣器告警)
主机保护功能	过温、过流、电流失控触发停机保护
反接保护功能	极性接反声光告警提示
异常保护	电源线掉电、主电缆掉电
过温保护	内置温度传感探头,温度超过75℃，设备自动停止放电
急停保护	外置空开断路器，用于紧急停机保护
工作环境
散热方式	强制风冷
温度	工作温度范围:-5～50℃贮藏温度:-40～70°c
湿度	相对湿度:0～90%(40±2℃)
海拔	额定海拔≤4000米
工作电源
电压	供电电压:单相三线制:220V AC (-20%～+30%)，频率:45~～65Hz; 充电输入:三相交流:3800V AC (-20%～+30%)
耐压测试	输入―机壳:2200Vdc 1min
	输入一输出:2200Vdc 1min
	输出一机壳:700Vdc 1min
安全性	满足EN610950
电缆接线	电缆快接插头(红正黑负)，尺寸:电流mm²*3米，正负各1根

产品选型 Product Selection

GSCFD系列智能蓄电池充放电综合测试仪（恒流放电+容量分析+智能充电+循环活化单体电压采集）
通讯系统蓄电池活化方案（DC48V）
监测范围	恒流范围	电流范围	适用容量	容量测试	放电功能	充电功能	活化功能	单体电压采集
0~60V	放电:10~60V	0~150A	0~1000Ah	√	√		√	√
	充电:10~60V	1~50A	1~500Ah	√		√	√	√
	放电:10~60V	0~150A	0~1500Ah	√	√		√	√
	充电:10~60V	1~300A	1~1000Ah	√		√	√	√
	放电:10~60V	0~300A	0~3000Ah	√	√		√	√
	充电:10~60V	1~150A	1~1500Ah	√		√	√	√
电动自行车/电动叉车/高尔夫观光车等电池检测维护方案（DC48/72V/110V）
监测范围	恒流范围	电流范围	适用容量	容量测试	放电功能	充电功能	活化功能	单体电压采集
0~150V	放电:10~120V	0~100A	0~1000Ah	√	√		√	√
	充电:10~120V	1~50A	1~500Ah	√		√	√	√
	放电:10~120V	0~100A	0~1000Ah	√	√		√	√
	充电:10~120V	1~100A	1~1000Ah	√		√	√	√
	放电:10~120V	0~150A	0~1500Ah	√	√		√	√
	充电:10~120V	1~150A	1~1500Ah	√		√	√	√
电力行业蓄电池检测维护方案（DC48V/110V/220V）
监测范围	恒流范围	电流范围	适用容量	容量测试	放电功能	充电功能	活化功能	单体电压采集
0~300V	放电:88~260V	0~100A	0~1000Ah	√	√		√	√
	充电:90~260V	1~50A	1~500Ah	√		√	√	√
	放电:88~260V	0~100A	0~1000Ah	√	√		√	√
	充电:90~260V	1~100A	1~1000Ah	√		√	√	√
轨道交通供电系统蓄电池检测维护通用产品（DC48V/110V/220V地铁/铁路/电站）
监测范围	恒流范围	电流范围	适用容量	容量测试	放电功能	充电功能	活化功能	单体电压采集
0~300V	放电:10~300V	0~50A	0~500Ah	√	√		√	√
	充电:2~300V	1~60A	1~600Ah	√		√	√	√
	放电:10~300V	0~80A	0~800Ah	√	√		√	√
	充电:2~300V	1~60A	1~600Ah	√		√	√	√
	放电:10~300V	0~150A	0~1500Ah	√	√		√	√
	充电:2~300V	1~120A	1~12000Ah	√		√	√	√
电站/UPS数据中心蓄电池检测维护方案（DC110V/220V/380V/480V机房）
监测范围	恒流范围	电流范围	适用容量	容量测试	放电功能	充电功能	活化功能	单体电压采集
0~600V	放电:80~300V	0~50A	0~1000Ah	√	√		√	√
0~600V	充电:90~520V	1~50A	1~500Ah	√		√	√	√
0~600V	放电:10~600V	0~35A	0~1000Ah	√	√		√	√
0~600V	充电:90~600V	1~38A	1~1000Ah	√		√	√	√
满足12V/24V/36V/48V/72V/96V/110V/140V/220V/380V/480V电池组
监测范围	恒流范围	电流范围	适用容量	容量测试	放电功能	充电功能	活化功能	单体电压采集
0~600V	放电:10~600V	0~35A	0~350Ah	√	√		√	√
0~600V	充电10~600V	1~20A	1~200Ah	√		√	√	√

产品规格		充电电流	放电电流	适用电压范围	单体电池规格
48V	50A	1~60A	0~100A	充电:2~60V 放电:10~60V 满足DC48V电池组	兼容2V/4V/6V/12V单体电池电压监测一个无线监测模块可同时监测12只单体电池 2V电池组=224=2(配备2个无线监测模块) 12V电池组=124=1(配备1个无线监测模块)
	100A	1~100A	0~150A
	150A	1~150A	0~200A
	300A	1~300A	0~300A
110V	20A	1~20A	0~30A	充电:90~150V 放电:88~132V 满足DC110V电池组	兼容2V/4V/6V/12V单体电池电压监测一个无线监测模块可同时监测12只单体电池 2V电池组=254=5(配备5个无线监测模块) 12V电池组=129=1(配备1个无线监测模块)
	50A	1~50A	0~50A
	100A	1~100A	0~100A
	150A	1~150A	0~150A
220V	20A	1~20A	0~30A	充电:190~300V 放电:170~270V 满足DC220V电池组	兼容2V/4v/6V/12V单体电池电压监测一个无线监测模块可同时监测12只单体电池 2V电池组=2108=10(配备10个无线监测模块) 12V电池组=1218=2(配备2个无线监测模块)
	50A	1~50A	0~100A
	100A	1~100A	0~100A
380V	10A	1~10A	0~30A	充电:300~520V 放电:300~456V 满足DC380V电池组	兼容2V/4V/6V/12V单体电池电压监测一个无线监测模块可同时监测12只单体电池 2V电池组=2192=16(配备16个无线监测模块) 12V电池组=1232=3(配备3个无线监测模块)
	20A	1~20A	0~30A
	50A	1~50A	0~50A
480V	10A	1~10A	0~30A	充电:450~600V 放电:380~576V 满足DC480V电池组	兼容2V/4V/6V/12V单体电池电压监测一个无线监测模块可同时监测12只单体电池 2V电池组=2240=20 (配备20个无线监测模块) 12V电池组=1240=4(配备4个无线监测模块)
	20A	1~20A	0~30A
	40A	1~40A	0~40A

配置清单 Configure The Manifest

序号	型号	数量
1	主机	1台
2	AC220V电源线	1根
3	放电电缆/电压采集线（红、黑各一个）	1套
4	单体监测模块	若干
5	单体数据采集线	若干
6	采集模块鳄鱼夹（红色）	若干
7	采集模块鳄鱼夹（蓝色）	若干
8	采集模块鳄鱼夹（黑色）	若干
9	采集模块鳄鱼夹（黄色）	若干
10	接地线	1根
11	监测通讯终端	1个
12	USB转接线	1根
13	天线	1根
14	U盘	1个
15	充电电源线	1根
16	说明书	1份
17	检验报告	1份
18	合格证	1份
19	保修卡	1份

售后服务承诺 After Sales Service Commitment

1、严格按照合同要求，提供符合设计标准、质量合格的产品。

2、严格检查和控制原材料、原器件、配套件的进厂质量。

3、保证所供设备加工工艺完善、检测手段完备、产品不带缺陷出厂。

4、在开箱过程中如发现缺件及其他原因引起的零部件丢失，我方负责尽快免费补齐所缺零部件。

5、响应的时间：接到您反映的质量问题信息后，我们立即作出答复或者24小时内派出服务人员，尽快到达现场，做到用户对质量不满意，服务不停止。

6、售后的服务：自购货之日起，在正常使用之中出现任何质量问题，我们将实行质保一年，保修三年，终身维护。
