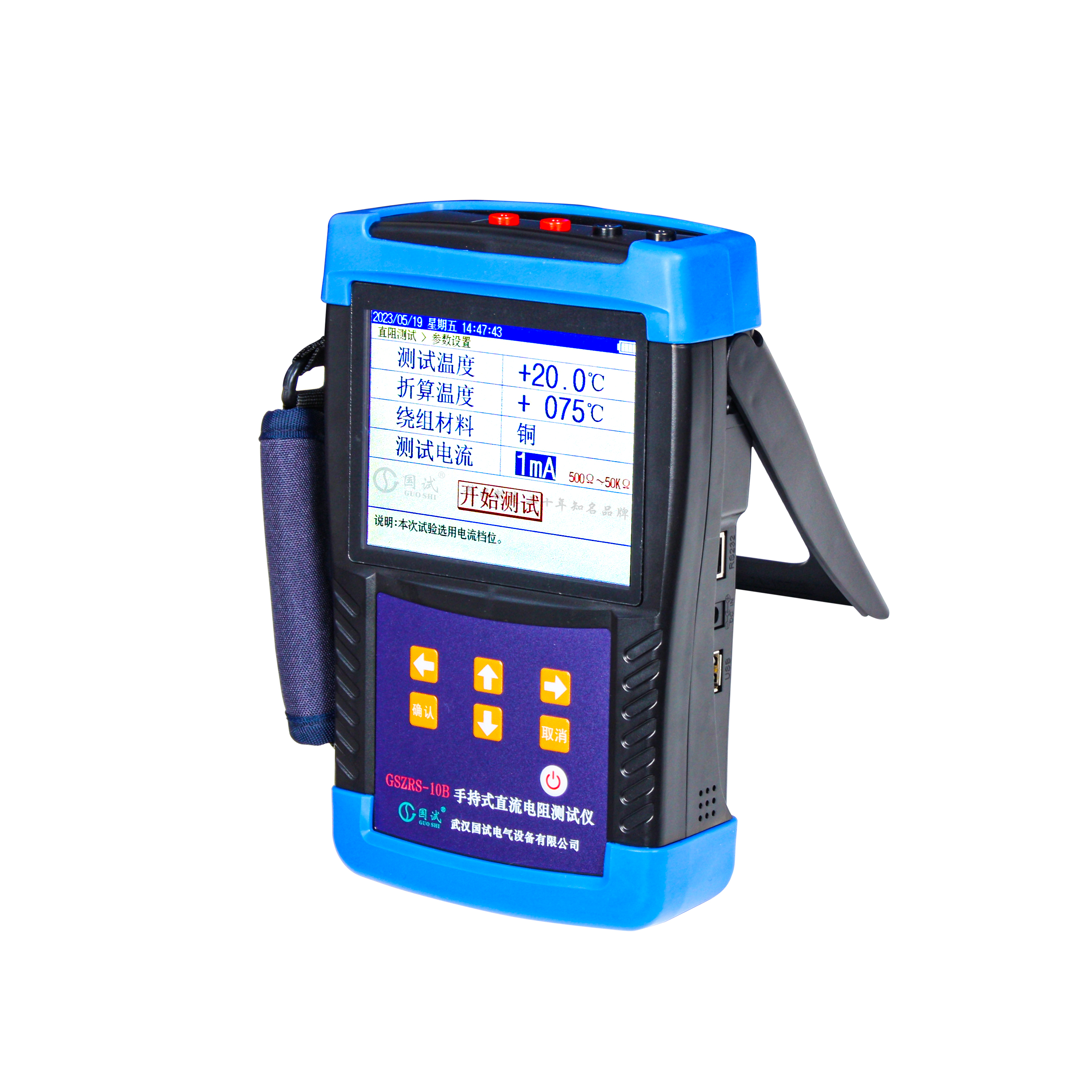

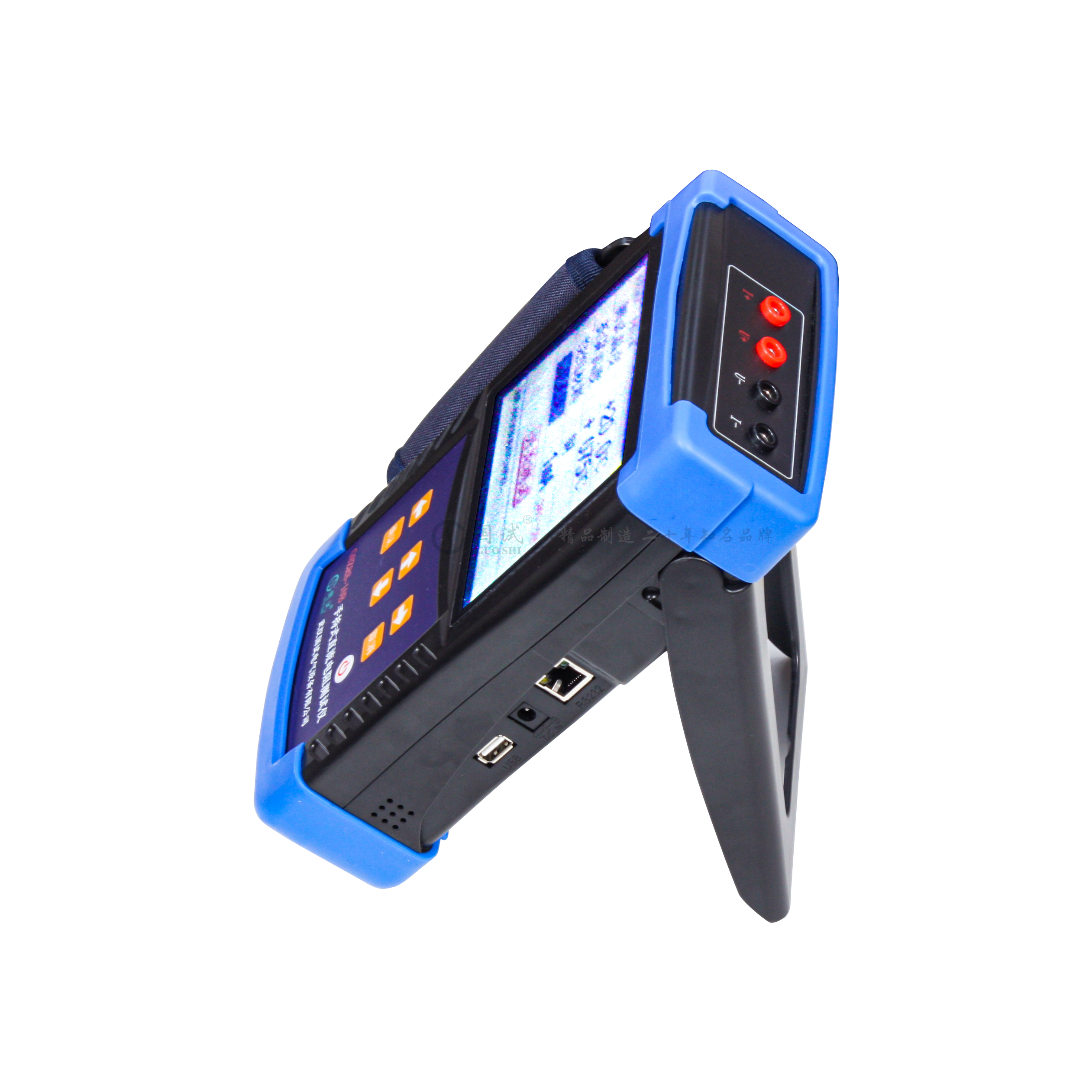

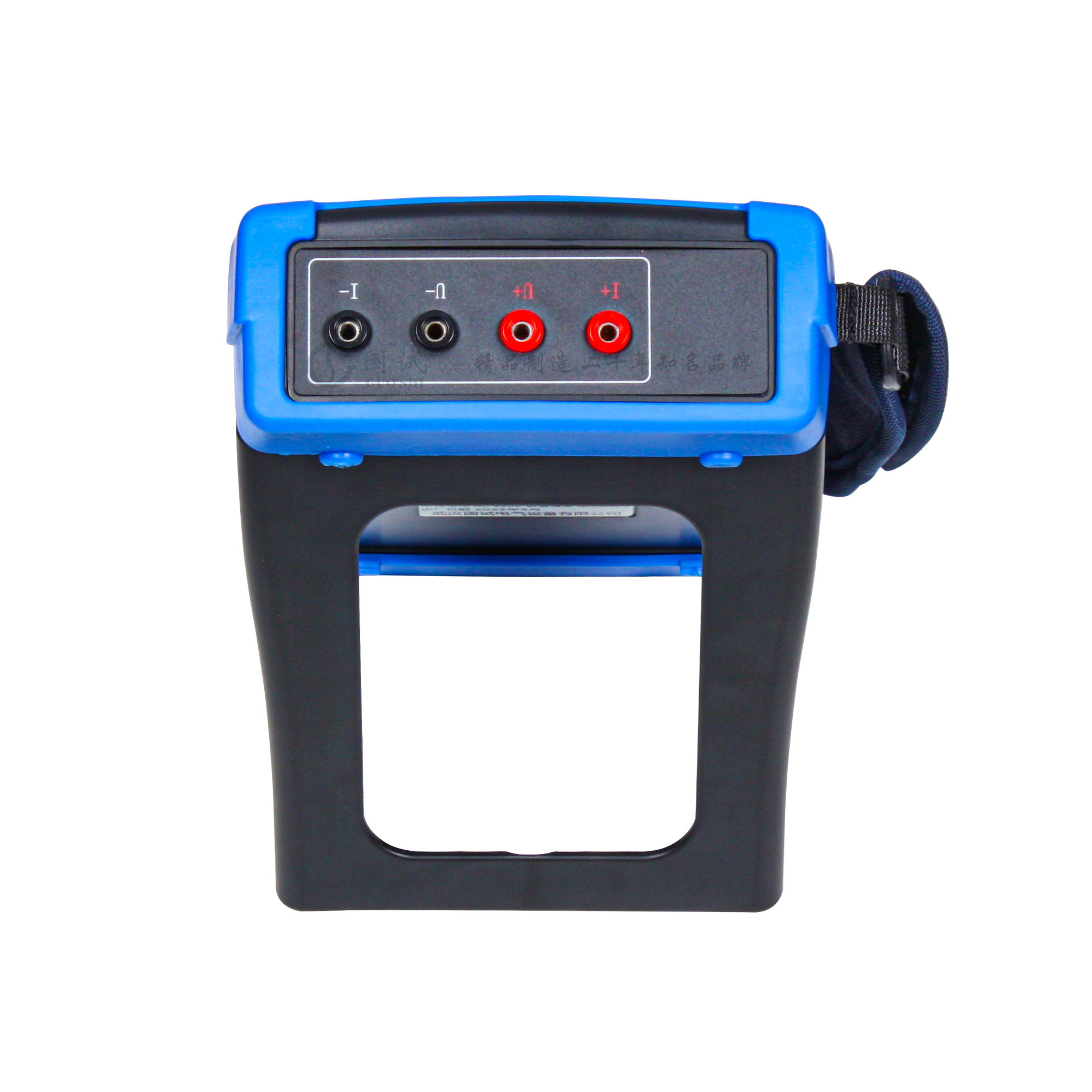

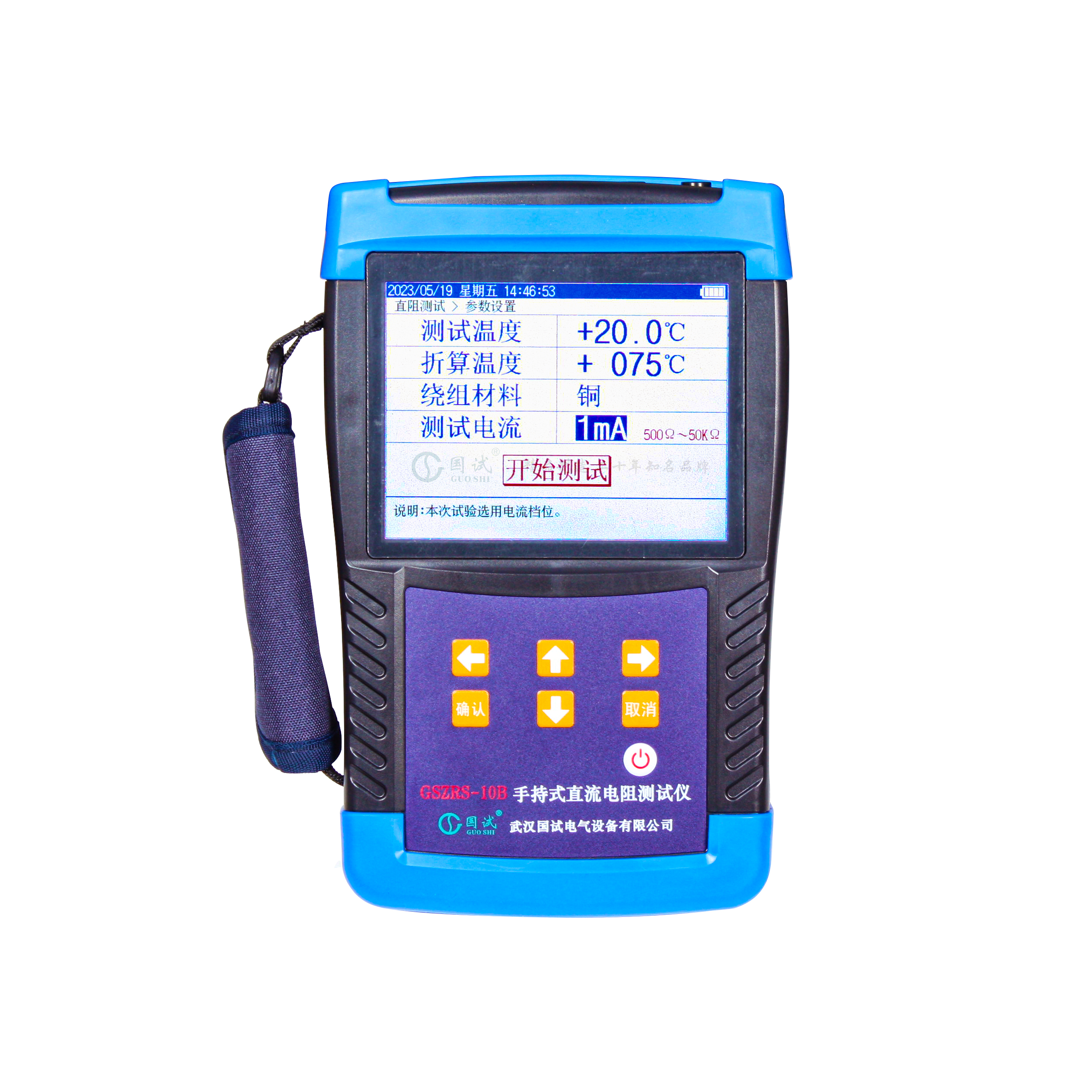

GSZRS-10B 手持式直流电阻测试仪





产品概述 Product Overview

---



变压器直流电阻是变压器制造中半成品、成品出厂试验、安装、大修、改变分接开关后、交接试验及电力部门预防性试验的必测项目。可以检查绕组接头的焊接质量和绕组有无匝间短路，可以检测电压分接开关的各个位置接触是否良好以及分接开关实际位置与指示位置是否相符，引出线是否有断裂，多股导线并绕是否有断股等情况。为了满足变压器直流电阻快速测量的需要，我公司研制了GSZRS-10B直流电阻测试仪, 仪表测试速度快、准确度高。产品体积小巧，手持式操作，更加轻便，便于携带,满足野外测量的需求。

参考标准：DL/T 845.3-2019《电阻测量装置通用技术条件 第3部分：直流电阻测试仪》



产品特点 Product Features

---



1、锂电池供电或者220V交流供电自适应，一次充电，可连续进行上百台变压器直流电阻测试，测试过程简单、方便；

2、输出六档电流，最大输出10A电流，最大输出25V电压，并且可自动选择电流，方便快捷；

3、量程宽、精度高，500uΩ～50KΩ；

4、具有电阻温度换算功能，且可选配无线测温模块，实时测量现场试品温度，以确保电阻折算值的准确性；

5、具有反电动势保护、断线保护、断电保护、过热报警等多种保护功能；

6、5.6寸超大工业级高亮度彩色液晶屏，在强阳光下显示依然清晰可见；

7、配备外置式打印机，便于数据打印；

8、具有本机存储和优盘存储。



产品参数 Product Parameters

---



一、直阻测试
电流档位	测量范围	电流档位	测量范围
10A	500μΩ～200mΩ	100mA	10Ω～200Ω
5A	10mΩ～1Ω	10mA	50Ω～2kΩ
1A	100mΩ～20Ω	10mA	500Ω～50kΩ
二、技术指标
准确度	±(读数 ×0.2%+2 字)	最高分辨率	0.1μΩ
三、使用条件及外形
工作电源	内置锂电池或外置充电器，充电电源输入：100 - 240VAC，50Hz/60Hz
充电电压	16.8V	充电电压	≤3A
充电时间	约 4 小时	使用时间	大于 8 小时
主机重量	1.0kg（不含测试线）	主机尺寸	246mm (长)×156mm (宽)×62mm (高)
使用温度	-10℃ ~ 50℃	相对湿度	≤80%，不结露



配置清单 Configure The Manifest

---



序号	名称	数量
1	测试仪主机	1台
2	测试线）	1套
3	充电器（16.8V）	1个
4	腕带	1个
5	外置打印机	1个
6	无线测温模块（附两个胶棒天线）	1个
7	充电器（4.2V）	1个
8	说明书	1份
9	合格证	1份
10	保修卡	1份



售后服务承诺 After Sales Service Commitment

---



1、严格按照合同要求，提供符合设计标准、质量合格的产品。

2、严格检查和控制原材料、原器件、配套件的进厂质量。

3、保证所供设备加工工艺完善、检测手段完备、产品不带缺陷出厂。

4、在开箱过程中如发现缺件及其他原因引起的零部件丢失，我方负责尽快免费补齐所缺零部件。

5、响应的时间：接到您反映的质量问题信息后，我们立即作出答复或者24小时内派出服务人员，尽快到达现场，做到用户对质量不满意，服务不停止。

6、售后服务：自购货之日起，在正常使用之中出现任何质量问题，我们将实行质保一年， 终身维护。
