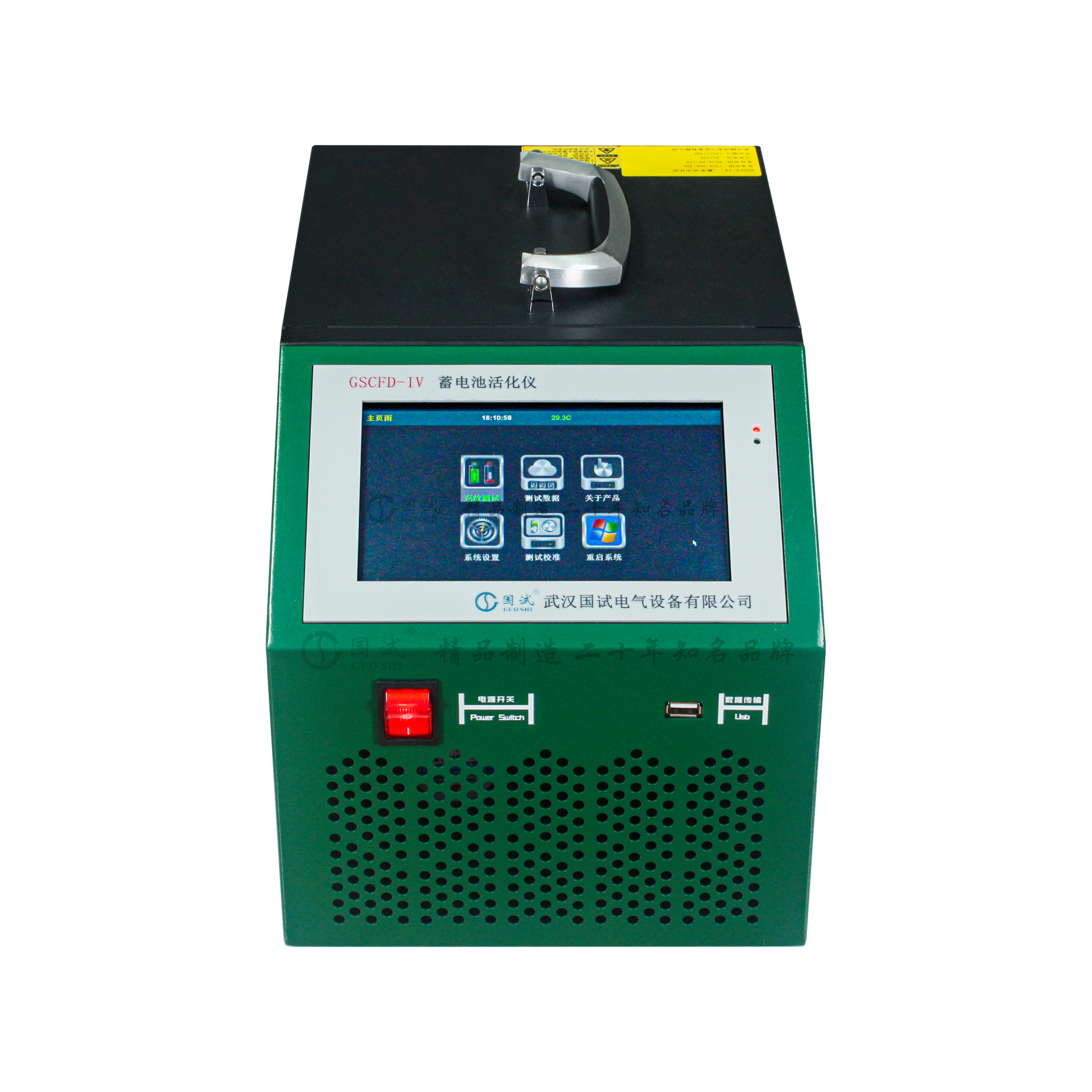

GSHH系列 蓄电池智能活化仪
蓄电池及直流系统检测
GSHH系列蓄电池单体活化仪，该仪器是用于日常维护中对落后蓄电池处理的便携式产品，它具有三种独立的使用方式：电池放电方式、电池充电方式 和电池活化方式。
产品简介 Product Introduction
GSHH系列蓄电池单体活化仪采用高频、低压、大电流特点在定向电流的作用下分解紧附在电池极板表面的硫酸铅结晶体，重新还原成铅离子，从而实现蓄电池充电及修复功能。是集蓄电池恒流放电、智能充电和充放电循环于一体的测试设备，是针对该落后电池进行循环充放电，深度充放电，激活电池活性物质，达到活化目的。
参考标准：GB/T 19826-2014《电力工程直流电源设备通用技术条件及安全要求》
产品特征 Product Characteristics
- 具备三种工作模式:可设定放电、充电、活化三种功能，精准测出落后单体电池容量，并对其进行充放电循环活化。
- 军工级触摸显示屏:采用7英寸显示屏，触控板采用军工级多层复合薄膜电阻式触摸板，超强的抗干扰能力，背光式中文显示面板，在任何环境下，均可清晰正常显示数据。
- 多项安全保护功能:过流保护、短路保护、温度过高、极性反接等保护功能。
- 操作智能化设计:配备快速对接插孔，连接简单，测试全程自动记录、智能分析，无需人工干预。
- 采用高分子聚合物正温度系数电阻:功耗小，抗浪涌能力强，避免红热现象安全系数高,具有过流自保护功能。
- 充电采用高频波宽调制(PWM）技术:滤波、整流、逆变、功率效率转换集成一体，采用内置电磁干扰(EMI)突波保护电路，微处理器控制技术。
- 充放电参数预设功能:内置多种常用的充放电模板，满足不同类型电池的参数设置，模板数据掉电可保存，上电即可直接开始测试，无需频繁设置参数，让测试操作简单高效。
- 配备专业的分析软件:能同时显示电压、电流曲线、单体电池柱状图数据表格等，可自动生成EXCEL/WORD文档格式、并可打印、生成测试数据报告。
- 具有强大的存储功能:内置16G存储空间，可存储多达100组活化数据，支持历史放电数据进行查看、分析、删除等管理动作，外置16G数据读卡器，可通过USB接口，将放电过程的数据进行拷贝，导入电脑中，透过上位机管理软件对电池放电的过程进行分析、可生成相应的数据报表。使数据的转存更加方便。
- 放电可设定多个终止条件:包括终止电压、放电电流、容量、放电时间其中任意一个测试条件达到后会自动停止放电，以及过电压、过电流、过温、数据存储异常、电压测试等多种测试故障报警显示。
- 充电可设定多个终止条件:包括终止电压、充电电流、容量、充电时间其中任意一个测试条件达到后会自动停止充电，以及过电压、过电流、过温、数据存储异常、电压测试等多种测试故障报警显示。
- 具备活化修复功能:可以通过活化功能激活负极硫化的活性物质，减少容量的衰降提高电池寿命。
- 自带校准功能∶仪器带有电压电流校准修正功能，可对测量值进行校准修正，保证测量精度。该功能尤其适用于对仪器读数与现场仪表有一致性要求时使用。
- 具备曲线查看功能︰通过数据管理界面的历史数据曲线功能，可将内置的数据文件以图表和波形图的形式进行回看查询。
产品参数 Product Parameters
|
GSHH系列蓄电池单体活化仪 |
|||
|
电压测量范围 |
1.5～16V (2V/6V/12V) |
||
|
放电电压范围 |
1.7~～2.4V (2V) |
5.4～7.2V (6V) |
10.8～14.5V (12V) |
|
充电电压范围 |
1.7～2.4V (2V) |
5.4～7.2V (6V) |
10.8～14.5V (12V) |
|
放电电流 |
0~100A |
0~60A |
0~30A |
|
充电电流 |
1~100A |
1~60A |
1~30A |
|
仪器功能特性 |
|||
|
显示功能 |
7寸LCD液晶触摸屏，分辨率1024×800 |
||
|
电压测量精度 |
±0.5%FS+0.1V |
||
|
电流测量精度 |
±1%FS+0.1A最大量程100A |
||
|
放电电流显示精度 |
0.1A |
||
|
数据保存容量 |
内置:16Gbit FLASH;外置16G储存 |
||
|
数据诵讯 |
RS485接口;USB接口 |
||
|
工作模式 |
活化、恒流、恒压、浮充三阶段模式 |
||
|
保护性能（液晶显示提醒+蜂鸣器告警) |
|||
|
主机保护功能 |
过温、过流、电流失控触发停机保护 |
||
|
异常保护 |
电源线掉电、主电缆掉电 |
||
|
过温保护 |
内置温度传感探头,温度超过75℃，设备自动停止放电 |
||
|
工作环境 |
|||
|
散热方式 |
强制风冷 |
||
|
温度 |
工作温度范围:-5～50℃贮藏温度:-40～70°c |
||
|
湿度 |
相对湿度:0～90%(40±2℃) |
||
|
海拔 |
额定海拔≤4000米 |
||
|
工作电源 |
|||
|
电压 |
供电电压:单相三线制:220V AC (-20%～+30%)，频率:45~～65Hz; |
||
|
耐压测试 |
输入―机壳:2200Vdc 1min |
||
|
输入一输出:2200Vdc 1min |
|||
|
输出一机壳:700Vdc 1min |
|||
|
安全性 |
满足EN610950 |
||
|
电缆接线 |
电缆快接插头(红正黑负)，尺寸:电流mm²*3米，正负各1根 |
||
|
GSHH系列蓄电池活化仪 （恒流放电+恒压充电+恒流充电+循环活化） |
||||
|
电池组类型 |
充电电流范围 |
放电电流范围 |
适用电池容量 |
适用电压范围 |
|
2V单体（普通） |
1~100A |
0~100A |
0~1000A |
测量范围： DC 0~16V 满足范围： 1000Ah以下蓄电池活化
|
|
6V单体（普通） |
1~60A |
0~60A |
0~600A |
|
|
12V单体（普通） |
1~30A |
0~30A |
0~300A |
|
|
2V单体（特规） |
1~200A |
0~200A |
0~2000A |
测量范围： DC 0~16V 满足范围： 2000Ah以下蓄电池活化
|
|
6V单体（特规） |
1~100A |
0~100A |
0~1000A |
|
|
12V单体（特规） |
1~60A |
0~60A |
0~600A |
|
|
2V单体（超规） |
1~300A |
0~300A |
0~3000A |
测量范围： DC 0~16V 满足范围： 3000Ah以下蓄电池活化
|
|
6V单体（超规） |
1~120A |
0~120A |
0~1200A |
|
|
12V单体（超规） |
1~100A |
0~100A |
0~1000A |
|
配置清单 Configure The Manifest
|
序号 |
型号 |
数量 |
|
1 |
主机 |
1台 |
|
2 |
AC220V电源线 |
1根 |
|
3 |
放电电缆/电压采集线 |
1套 |
|
4 |
接地线 |
1根 |
|
5 |
USB转接线 |
1根 |
|
6 |
U盘 |
1个 |
|
7 |
说明书 |
1份 |
|
8 |
检验报告 |
1份 |
|
9 |
合格证 |
1份 |
|
10 |
保修卡 |
1份 |
售后服务承诺 After Sales Service Commitment
1、严格按照合同要求，提供符合设计标准、质量合格的产品。
2、严格检查和控制原材料、原器件、配套件的进厂质量。
3、保证所供设备加工工艺完善、检测手段完备、产品不带缺陷出厂。
4、在开箱过程中如发现缺件及其他原因引起的零部件丢失，我方负责尽快免费补齐所缺零部件。
5、响应的时间：接到您反映的质量问题信息后，我们立即作出答复或者24小时内派出服务人员，尽快到达现场，做到用户对质量不满意，服务不停止。
6、售后的服务：自购货之日起，在正常使用之中出现任何质量问题，我们将实行质保一年，终身维护。
