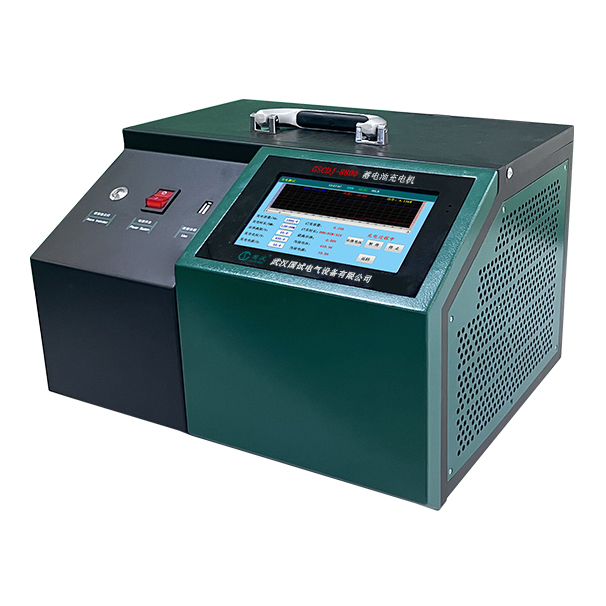

GSCDJ系列 智能蓄电池充电机
蓄电池及直流系统检测
GSCDJ系列智能蓄电池充电机可对电池组进行大电流活化补充电，通过高频充电机特性设置恒流、恒压、涓流三阶段充电模式对电池内部极柱钝化进行有效活化修复，延长了电池的使用寿命,适用于各类蓄电池组运维维护。
产品简介 Product Introduction
GSCDJ系列智能蓄电池充电机可对电池组进行大电流活化补充电，通过高频充电机特性设置恒流、恒压、涓流三阶段充电模式对电池内部极柱钝化进行有效活化修复，延长了电池的使用寿命,适用于各类蓄电池组运维维护。
参考标准：GB/T 19826-2014《电力工程直流电源设备通用技术条件及安全要求》
产品特征 Product Characteristics
- 宽电压大电流设计:单台设备就能满足110V/220V电压范围的电池组进行充放电测试。—机双用。
- 快速补充电功能:可通过短时间内对蓄电池组进行快速补充电，有效激活电池内部化学成分，让电池达到最佳状态，同时补充电后可有效解决充电模块合闸的压差火花问题。
- 具备多种工作模式:恒流充电、恒压限流充电、涓流浮充等。
- 选用7寸高清触摸屏∶分辨率1024×800，高清显示，触控板采用军工级多层复合薄膜电阻式触摸板，超强的抗干扰能力，特别适用于电站、蓄电池机房及高频充电机产生的电磁干扰和瞬变脉冲干扰。背光式中文显示面板，在任何环境下，均可清晰正常显示数据。
- 多项安全保护功能:过流保护、短路保护、温度过高、极性反接等保护功能。
- 具备多项告警功能:使用过程中出现异常问题，如电压过高、欠压、电流超出测量范围、风扇故障等能实时发出警告并停止放电，不损坏仪表和相关检测设备。
- 操作智能化设计:配备快速对接插孔，连接简单，测试全程自动记录、智能分析，无需人工干预。
- 充电采用高频波宽调制（PWM)技术:滤波、整流、逆变、功率效率转换集成一体，采用内置电磁干扰(EMI)突波保护电路,微处理器控制技术。
- 主控板采用进口意法半导体公司(STMicroelectronics)的高性能ARM为CPU:性能稳定、频率高、功能强大，放电过程采用双CPU冗余设计，主副CPU协同工作，主CPU负责指令的运算与处理，副CPU负责报警监测与过程控制，当出现应急状况时主副CPU会同时锁定输出，当主副CPU其中一个出现指令运算异常时，另一个可以继续关闭输出，最大程度地保护测试的安全可靠性。
- 充电参数预设功能:内置多种常用的充电模板，满足不同类型电池的参数设置，模板数据掉电可保存，上电即可直接开始测试，无需频繁设置参数，让测试操作简单高效。
- 配备专业的分析软件:能同时显示电压、电流曲线、单体电池柱状图数据表格等，可自动生成EXCEL/WORD文档格式、并可打印、生成测试数据报告。
- 具有强大的存储功能:内置16G存储空间，可存储多达1000组放电数据，支持历史放电数据进行查看、分析、删除等管理动作，外置16G数据读卡器，可通过USB接口，将放电过程的数据进行拷贝，导入电脑中，透过上位机管理软件对电池放电的过程进行分析、可生成相应的数据报表。使数据的转存更加方便。
- 充电可设定多个终止条件:充电容量到、充电时间到、单体电压高限、整组电压高限、其中任意一个测试条件达到后会自动停止充电，以及过电压、过电流、过温、数据存储异常、电压测试端子反接等多种测试故障报警显示。
- 自带校准功能:仪器带有电压电流校准修正功能，可对测量值进行校准修正，保证测量精度。该功能尤其适用于对仪器读数与现场仪表有一致性要求时使用。
- 具备曲线查看功能:通过数据管理界面的历史数据曲线功能，可将内置的数据文件以图表和波形图的形式进行回看查询。
产品参数 Product Parameters
|
DC 2~600V充电机 |
|
|
产品型号 |
0~600V |
|
放电电压 |
2~600V |
|
放电电流 |
1~30A |
|
仪器功能特性 |
|
|
显示功能 |
7寸LCD液晶触摸屏，分辨率1024×800 |
|
电压测量精度 |
±0.5%FS+0.1V |
|
电流测量精度 |
±1%FS+0.1A最大量程100A |
|
单体电压显示精度 |
0.01V |
|
放电电流显示精度 |
0.1A |
|
数据保存容量 |
内置:16Gbit FLASH;外置16G储存 |
|
数据诵讯 |
RS485*3;USB*1 |
|
工作模式 |
恒流/恒功率，可并机/从机控制 |
|
保护性能（液晶显示提醒+蜂鸣器告警) |
|
|
主机保护功能 |
过温、过流、电流失控触发停机保护 |
|
反接保护功能 |
极性接反声光告警提示 |
|
异常保护 |
电源线掉电、主电缆掉电 |
|
过温保护 |
内置温度传感探头,温度超过75℃，设备自动停止放电 |
|
急停保护 |
外置空开断路器，用于紧急停机保护 |
|
工作环境 |
|
|
散热方式 |
强制风冷 |
|
温度 |
工作温度范围:-5～50℃贮藏温度:-40～70°c |
|
湿度 |
相对湿度:0～90%(40±2℃) |
|
海拔 |
额定海拔≤4000米 |
|
工作电源 |
|
|
电压 |
供电电压:单相三线制: 220V AC (-20%~+30%)，频率:45~65Hz; 充电输入:三相交流: 3800V AC (-20%~+30%) |
|
耐压测试 |
输入―机壳:2200Vdc 1min |
|
|
输入一输出:2200Vdc 1min |
|
|
输出一机壳:700Vdc 1min |
|
安全性 |
满足EN610950 |
|
电缆接线 |
电缆快接插头(红正黑负)，尺寸:电流mm2*3米，正负各1根 |
产品选型 Product Selection
|
GSCD系列智能蓄电池充电机（智能充电+涓流浮充+单体电压监测巡检） |
||||||
|
通讯系统蓄电池检测维护通用产品（DC12V/24V/36V/48V） |
||||||
|
监测范围 |
恒流范围 |
电流范围 |
适用容量 |
容量测试 |
充电功能 |
单体电压采集 |
|
0~60V |
DC:10~60V |
0~50A |
0~500Ah |
√ |
√ |
选配 |
|
|
DC:10~60V |
0~100A |
0~1000Ah |
√ |
√ |
选配 |
|
|
DC:10~60V |
0~150A |
0~1500Ah |
√ |
√ |
选配 |
|
电动自行车/电动叉车/高尔夫观光车等电池检测维护（DC48/72V/110V） |
||||||
|
监测范围 |
恒流范围 |
电流范围 |
适用容量 |
容量测试 |
充电功能 |
单体电压采集 |
|
0~150V |
DC:10~120V |
0~50A |
0~500Ah |
√ |
√ |
选配 |
|
|
DC:10~120V |
0~100A |
0~1000Ah |
√ |
√ |
选配 |
|
电力变电站蓄电池检测维护通用产品（DC110V/220V变电站用） |
||||||
|
监测范围 |
恒流范围 |
电流范围 |
适用容量 |
容量测试 |
充电功能 |
单体电压采集 |
|
0~300V |
DC:90~260V |
0~50A |
0~500Ah |
√ |
√ |
选配 |
|
|
DC:90~260V |
0~100A |
0~1000Ah |
√ |
√ |
选配 |
|
轨道交通供电系统蓄电池检测维护通用产品（DC48V/110V/220V地铁/铁路/电站） |
||||||
|
监测范围 |
恒流范围 |
电流范围 |
适用容量 |
容量测试 |
充电功能 |
单体电压采集 |
|
0~300V
|
DC:2~300V |
0~40A |
0~400Ah |
√ |
√ |
选配 |
|
|
DC:2~300V |
0~60A |
0~600Ah |
√ |
√ |
选配 |
|
|
DC:2~300V |
0~120A |
0~1200Ah |
√ |
√ |
选配 |
|
电站/UPS数据中心蓄电池检测维护方案（DC380V/480V） |
||||||
|
监测范围 |
恒流范围 |
电流范围 |
适用容量 |
容量测试 |
充电功能 |
单体电压采集 |
|
0~600V |
DC:90~600V |
0~35A |
0~350Ah |
√ |
√ |
选配 |
|
0~600V |
DC:90~520V |
0~50A |
0~500Ah |
√ |
√ |
选配 |
|
满足12V/24V/36V/48V/72V/96V/110V/140V/220V/380V/480V电池组 |
||||||
|
监测范围 |
恒流范围 |
电流范围 |
适用容量 |
容量测试 |
充电功能 |
单体电压采集 |
|
0~600V |
DC:2~600V |
0~30A |
0~300Ah |
√ |
√ |
选配 |
|
0~600V |
DC:2~600V |
0~30A |
0~600Ah |
√ |
√ |
选配 |
|
GSFD系列智能蓄电池放电测试仪（智能充电+涓流浮充+单体电压监测巡检） |
||||
|
产品规格 |
适用电池组容量 |
用途 |
电压等级 |
|
|
48V |
50A |
0～500Ah |
通讯基站、通讯电源系统 |
48V |
|
100A |
0～1000Ah |
|||
|
150A |
0～1500Ah |
|||
|
200A |
0～2000Ah |
|||
|
300A |
0～2000Ah |
|||
|
110V |
30A |
0～300Ah |
轨道交通电站、 |
110V |
|
50A |
0～500Ah |
|||
|
100A |
0～1000Ah |
|||
|
200A |
0～2000Ah |
|||
|
300A |
0～3000Ah |
|||
|
220V |
50A |
0～500Ah |
电力系统、石化、 |
220V |
|
100A |
0～1000Ah |
|||
|
150A |
0～1500Ah |
|||
|
200A |
0～2000Ah |
|||
|
380V |
10A |
0～100Ah |
UPS数据中心、铁路/轨道交通 |
380V |
|
20A |
0～200Ah |
|||
|
30A |
0～300Ah |
|||
|
60A |
0～600Ah |
|||
|
480V |
10A |
0～100Ah |
EPS数据机房、 |
480V |
|
20A |
0～200Ah |
|||
|
30A |
0～300Ah |
|||
|
60A |
0～600Ah |
|||
配置清单 Configure The Manifest
|
序号 |
型号 |
数量 |
|
1 |
主机 |
1台 |
|
2 |
AC220V电源线 |
1根 |
|
3 |
充电电缆/电压采集线 |
1套 |
|
4 |
单体监测模块 |
若干 |
|
5 |
单体数据采集线 |
若干 |
|
6 |
采集模块鳄鱼夹（红色） |
若干 |
|
7 |
采集模块鳄鱼夹（蓝色） |
若干 |
|
8 |
采集模块鳄鱼夹（黑色） |
若干 |
|
9 |
采集模块鳄鱼夹（黄色） |
若干 |
|
10 |
接地线 |
1根 |
|
11 |
监测通讯终端 |
1个 |
|
12 |
USB转接线 |
1根 |
|
13 |
天线 |
1根 |
|
14 |
U盘 |
1个 |
|
15 |
说明书 |
1份 |
|
16 |
检验报告 |
1份 |
|
17 |
合格证 |
1份 |
|
18 |
保修卡 |
1份 |
售后服务承诺 After Sales Service Commitment
1、严格按照合同要求，提供符合设计标准、质量合格的产品。
2、严格检查和控制原材料、原器件、配套件的进厂质量。
3、保证所供设备加工工艺完善、检测手段完备、产品不带缺陷出厂。
4、在开箱过程中如发现缺件及其他原因引起的零部件丢失，我方负责尽快免费补齐所缺零部件。
5、响应的时间：接到您反映的质量问题信息后，我们立即作出答复或者24小时内派出服务人员，尽快到达现场，做到用户对质量不满意，服务不停止。
6、售后的服务：自购货之日起，在正常使用之中出现任何质量问题，我们将实行质保一年， 终身维护。
