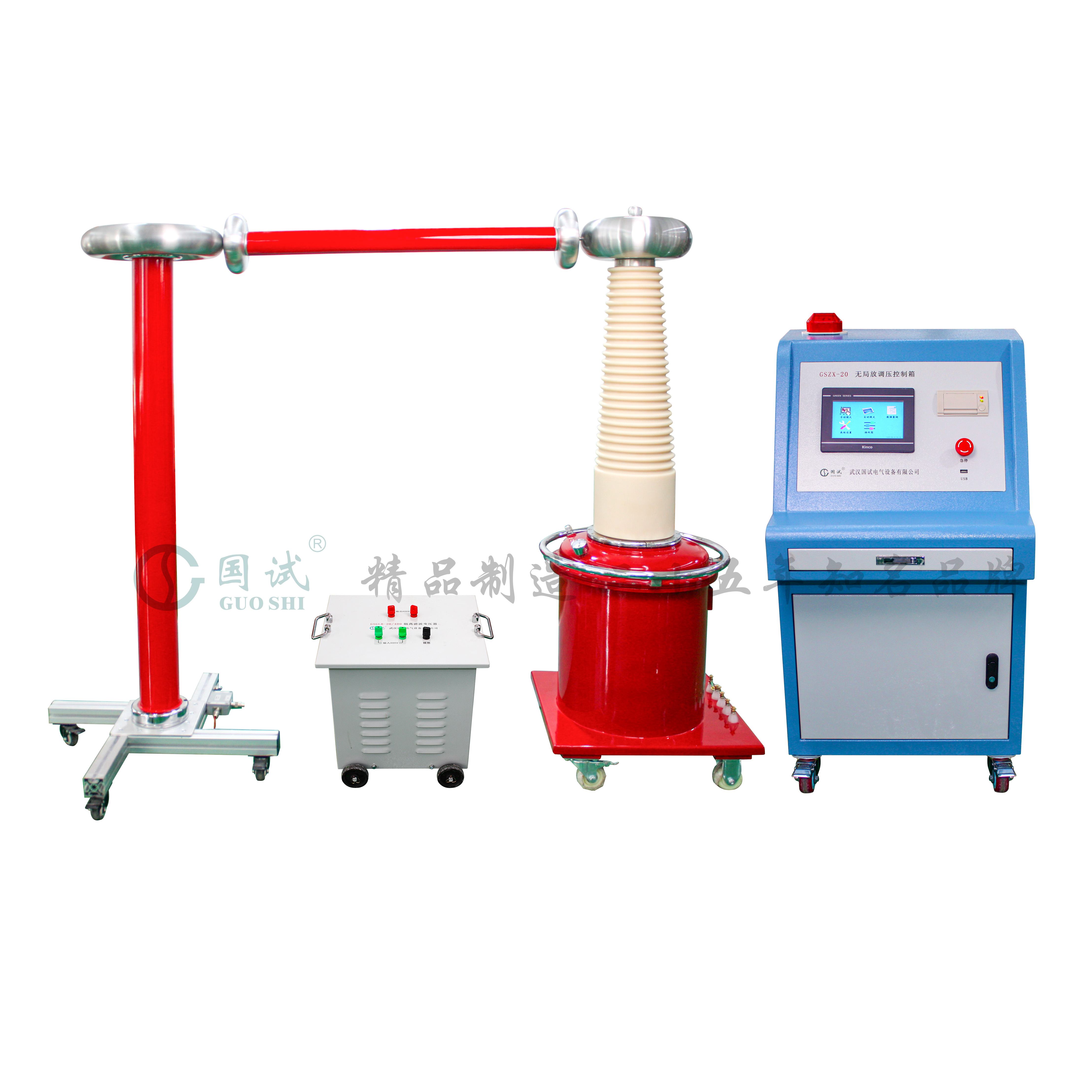

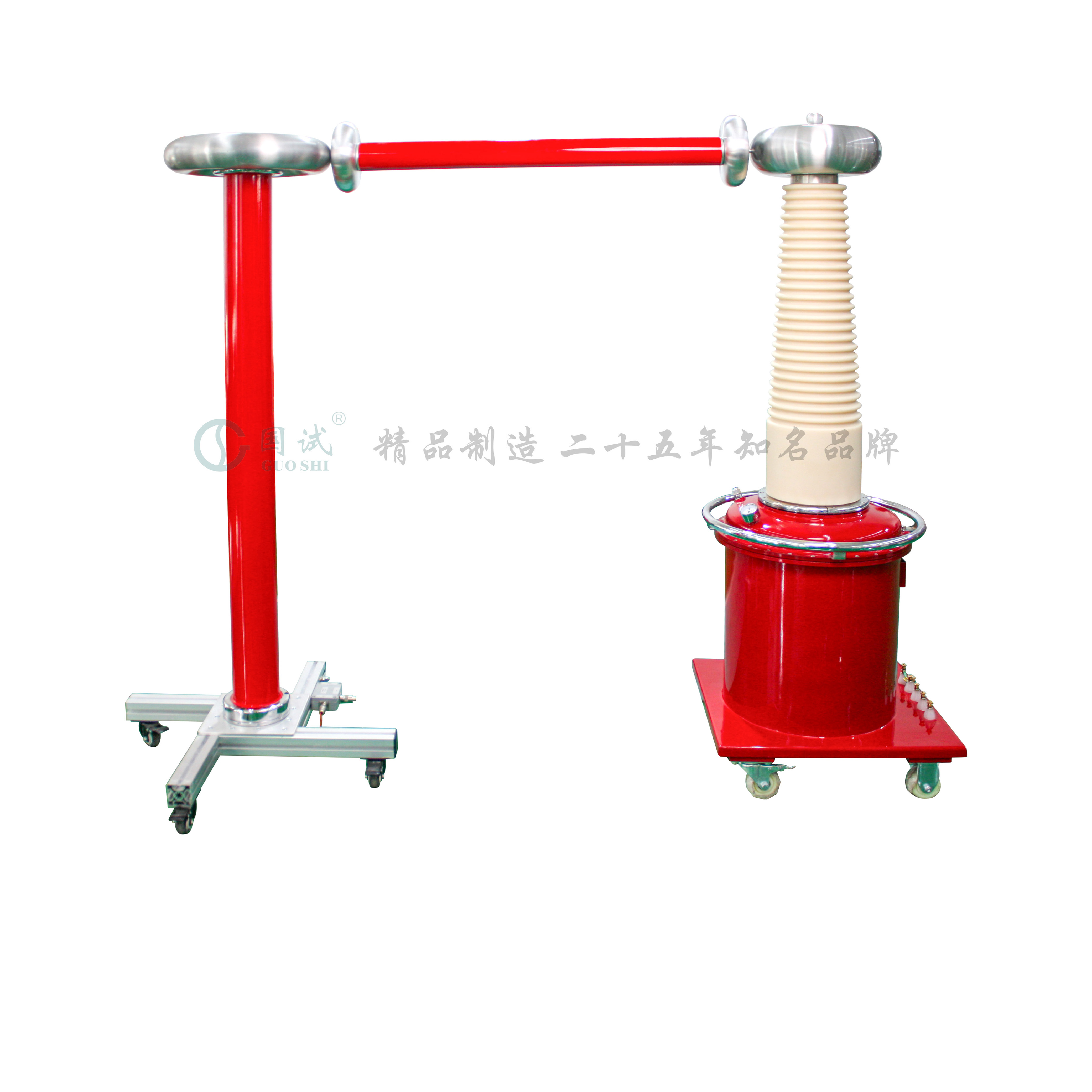

GSYDQ（W）无局放试验变压器（充气式）
局部放电检测设备
充气式无局放试验变压器是在充气式试验变压器加上特殊的工艺结构开发的最新产品。充气式无局放试验变压器适用于电力部门，大型厂矿企业，科研单位220kV及以下电压等级的电力设备(例如电力变压器，开关设备，电容器，互感器等)进行工频交流耐压试验、各电气设备(如电缆、大型变压器、互感器、GIS组合电器等)的局放试验。该无局放试验变压器体积小、重量轻，与传统的油浸式轻型试验变压器相比，重量上减轻了20％－60％，特别适用于在野外及高原山区地带使用。
产品概述 Product Overview
无局放试验变压器全名无局部放电试验变压器，与普通试验变压器的区别就是自身局放量小，通常自身局部放电量≤5pc。无局放试验变压器做为高压电源,经过隔离滤波装置,取得较为纯净的高压电源,然后经无局放耦合电容器取得高压电路中的脉冲信号经局放仪检测被试品的局放量。其主要用于检验各种电气设备和绝缘材料、绝缘部件等在工频高电压作用下的绝缘水平，可作为变压器、互感器、高压开关和电缆等试品的局部放电测量和外施耐压的试验设备。广泛应用于电气设备的生产厂家、电力部门、科研单位和高等院校等。
充气式无局放试验变压器是在充气式试验变压器加上特殊的工艺结构开发的最新产品。充气式无局放试验变压器适用于电力部门，大型厂矿企业，科研单位220kV及以下电压等级的电力设备(例如电力变压器，开关设备，电容器，互感器等)进行工频交流耐压试验、各电气设备(如电缆、大型变压器、互感器、GIS组合电器等)的局放试验。该无局放试验变压器体积小、重量轻，与传统的油浸式轻型试验变压器相比，重量上减轻了20％－60％，特别适用于在野外及高原山区地带，频繁移动的工作条件下使用。
参考标准：JB/T 9641-2022《试验变压器》
DL/T 848.2-2018《高压试验装置通用技术条件 第2部分：工频高压试验装置》
DL/T 848.3-2019 《高压试验装置通用技术条件第3部分：无局放试验变压器》
DL/T 474.4-2018《现场绝缘试验实施导则 交流耐压试验》
产品特点 Product Features
1、充气式无局放试验变压器内充高绝缘强度的SF6气体作为绝缘介质。
2、体积小、重量轻、工艺档次高、外形美、搬运方便。
3、因SF6气体的灭弧性能及其特殊的工艺结构，其局放量小，额定电压下局放量≤5PC。
4、试验过程简单直观，操作方便宜行。
5、能有效地摒除电源中的杂波干扰。

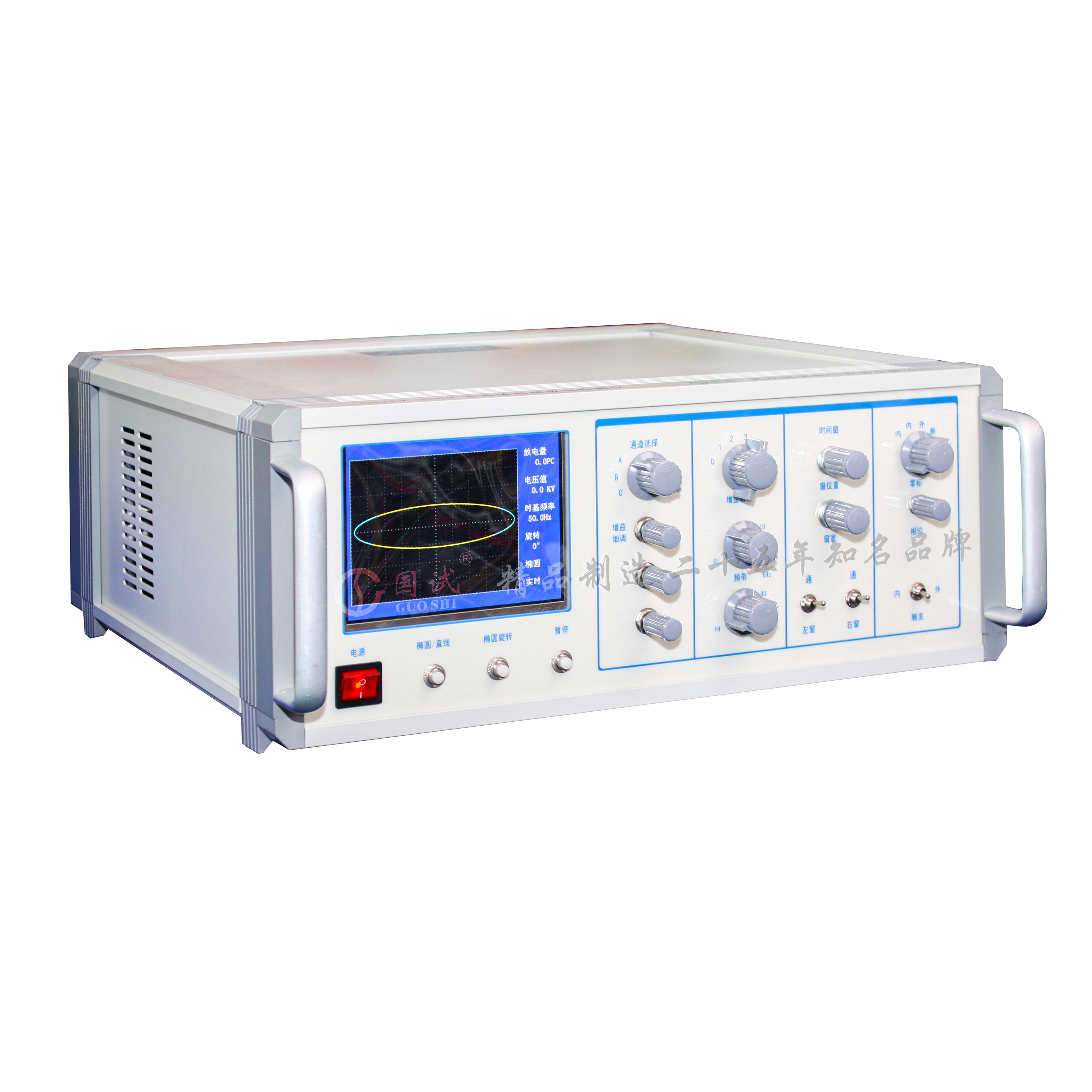

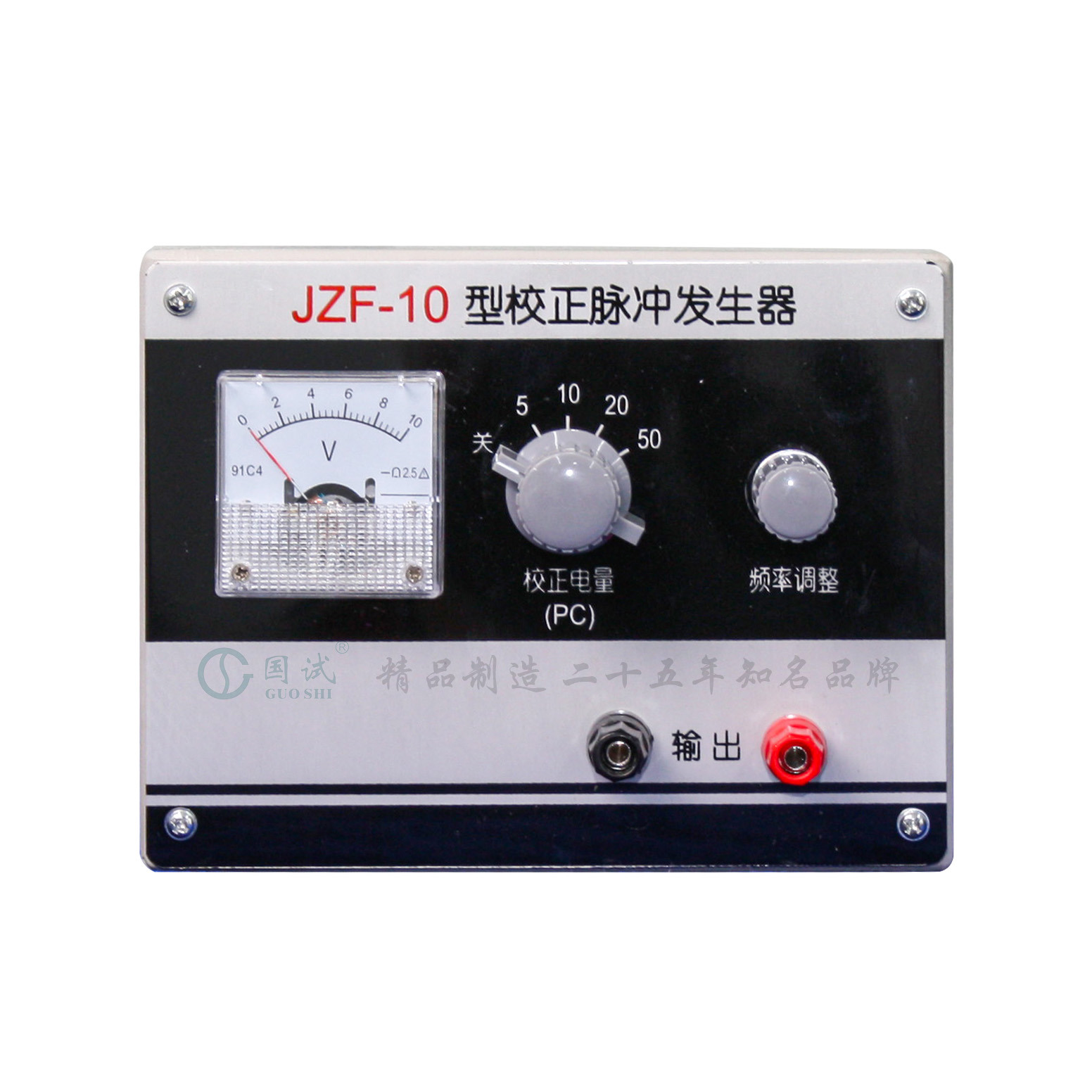

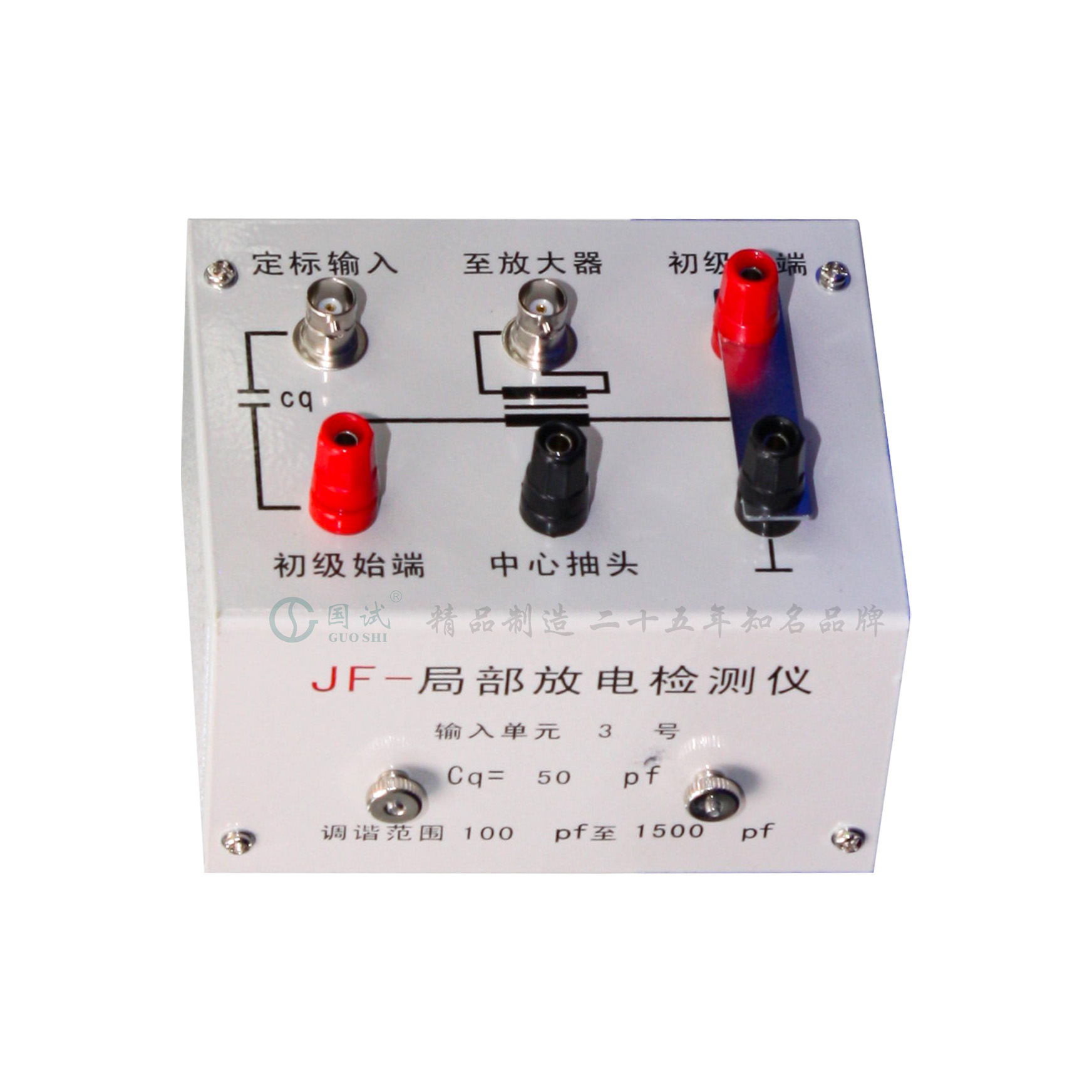

6、独立二通道数字式局部放电测量，同步采样、处理、显示。
产品参数 Product Parameters
1.额定输入电压：220V或380V
2.额定输出电压：0~300kV
3.额定输出容量：1.5~300kVA
4.电压精度：AC 1.5%
5. 额定电压下系统局放量≤5pC
6.电源失真度：＜3%
7.绝缘介质：SF6气体
无局放试验变压器（充气式）主要技术参数
|
规格 |
容量 （KVA） |
低压侧 |
高压侧 |
测量变化 |
60min 温升 (℃) |
阻抗电压 (％) |
空载电流 (％) |
质 量 (kg) |
外形尺寸 外径Х高 (mmХmm) |
||
|
电压 (V) |
电 流 (A) |
电 压(KV) |
电 流 (mA) |
||||||||
|
1.5/50 |
1.5 |
200 |
7.5 |
50 |
30 |
500 |
50 |
10 |
<4 |
26 |
230Х600 |
|
3/50 |
3 |
200 |
15 |
50 |
60 |
500 |
50 |
10 |
<4 |
32 |
280Х600 |
|
6/50 |
6 |
200 |
30 |
50 |
120 |
500 |
50 |
10 |
<4 |
38 |
320Х610 |
|
10/50 |
10 |
200 |
50 |
50 |
200 |
500 |
50 |
10 |
<4 |
53 |
350Х620 |
|
15/50 |
15 |
400 |
37.5 |
50 |
300 |
500 |
50 |
8 |
<4 |
70 |
380Х630 |
|
20/50 |
20 |
400 |
50 |
50 |
400 |
500 |
50 |
8 |
<4 |
85 |
440Х650 |
|
30/50 |
30 |
400 |
75 |
50 |
600 |
500 |
50 |
8 |
<4 |
100 |
480Х650 |
|
50/50 |
50 |
400 |
125 |
50 |
1000 |
500 |
50 |
8 |
<4 |
120 |
520Х650 |
|
10/100 |
10 |
200 |
50 |
100 |
100 |
1000 |
50 |
10 |
<4 |
65 |
380Х1000 |
|
15/100 |
15 |
400 |
37.5 |
100 |
150 |
1000 |
50 |
8 |
<4 |
85 |
410Х1100 |
|
20/100 |
20 |
400 |
50 |
100 |
200 |
1000 |
50 |
8 |
<4 |
100 |
460Х1100 |
|
30/100 |
30 |
400 |
75 |
100 |
300 |
1000 |
50 |
8 |
<4 |
110 |
510Х1100 |
|
50/100 |
50 |
400 |
125 |
100 |
500 |
1000 |
50 |
8 |
<4 |
125 |
600Х1210 |
|
10/150 |
10 |
200 |
50 |
100 |
66.7 |
1500 |
50 |
10 |
<4 |
90 |
480Х1550 |
|
15/150 |
15 |
400 |
37.5 |
150 |
100 |
1500 |
50 |
8 |
<4 |
100 |
510Х1600 |
|
20/150 |
30 |
400 |
50 |
150 |
133.3 |
1500 |
50 |
8 |
<4 |
110 |
540Х1600 |
|
30/150 |
30 |
400 |
75 |
150 |
200 |
1500 |
50 |
8 |
<4 |
125 |
560Х1600 |
|
50/150 |
50 |
400 |
125 |
150 |
333.3 |
1500 |
50 |
8 |
<4 |
140 |
640Х1650 |
|
30/200 |
30 |
400 |
75 |
200 |
150 |
2000 |
50 |
8 |
4 |
160 |
620×1720 |
|
50/200 |
50 |
400 |
125 |
200 |
250 |
2000 |
50 |
8 |
4 |
180 |
660×1720 |
|
50/250 |
50 |
400 |
125 |
250 |
200 |
2500 |
50 |
8 |
4 |
230 |
680×2100 |
注：特殊规格可另外定制
配置清单 Configure The Manifest
| 序号 | 设备 | 数量 |

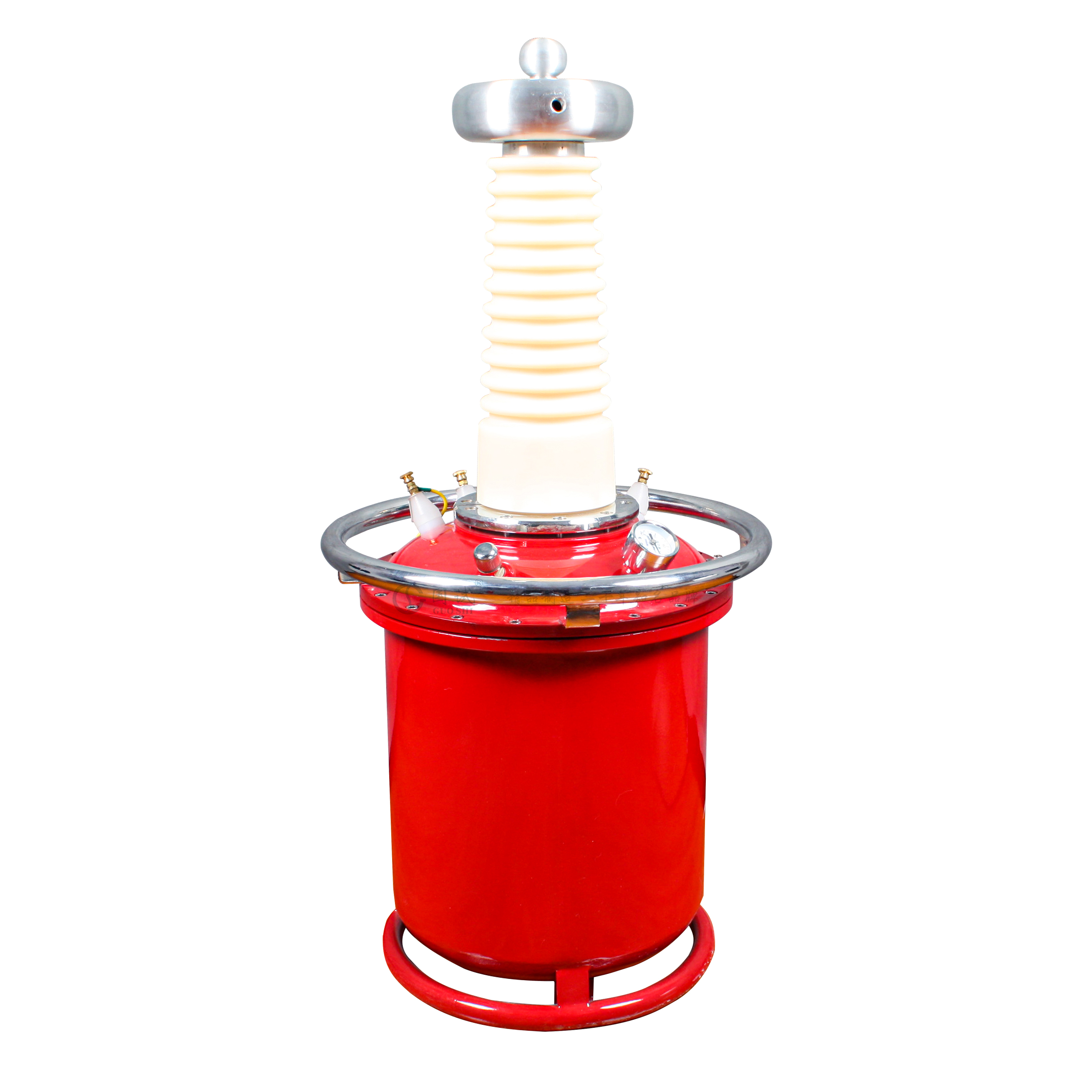

| 1 | 试验变压器 | 1台 |
| 2 | 高电压试验控制台 | 1台 |

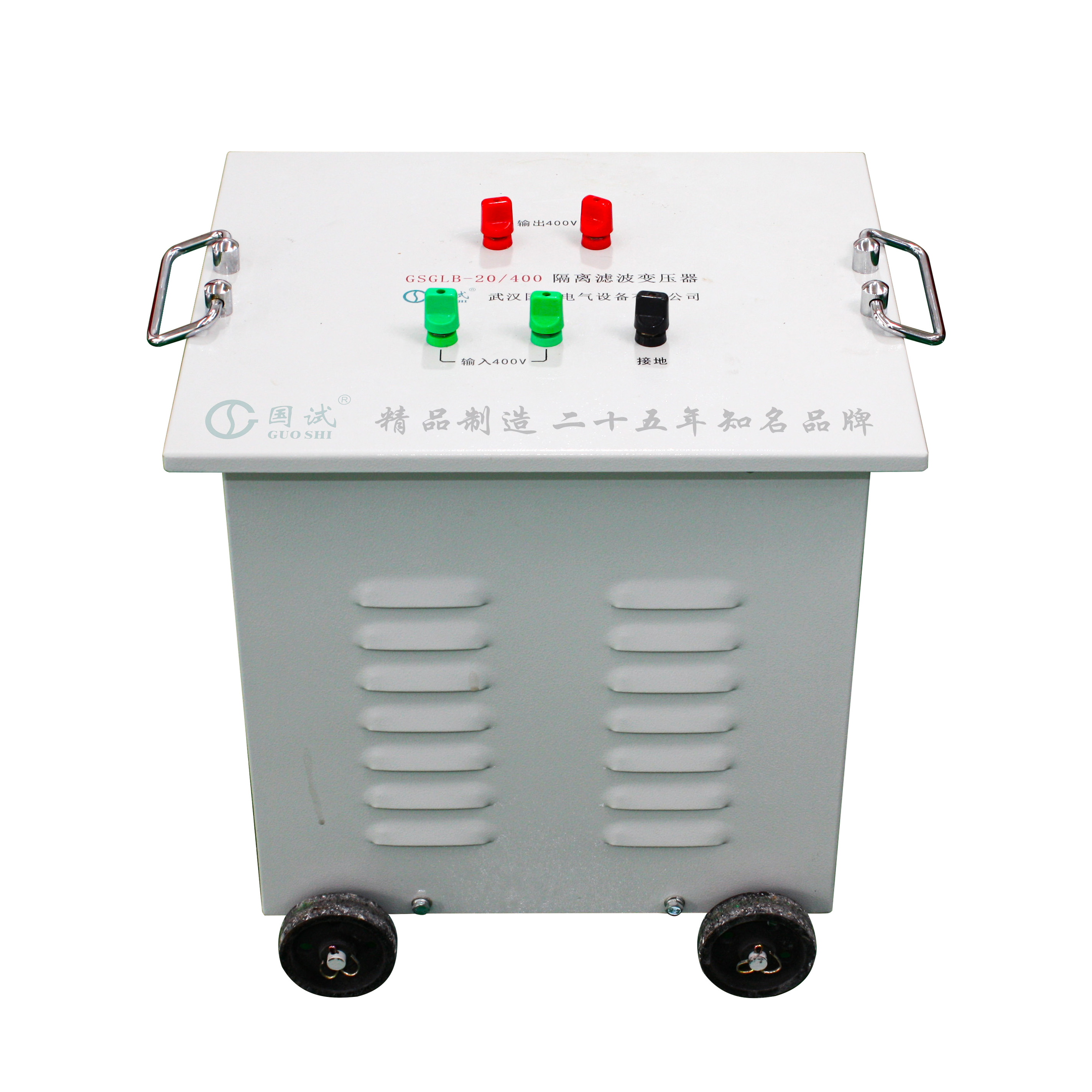

| 3 | 滤波器 | 1个 |

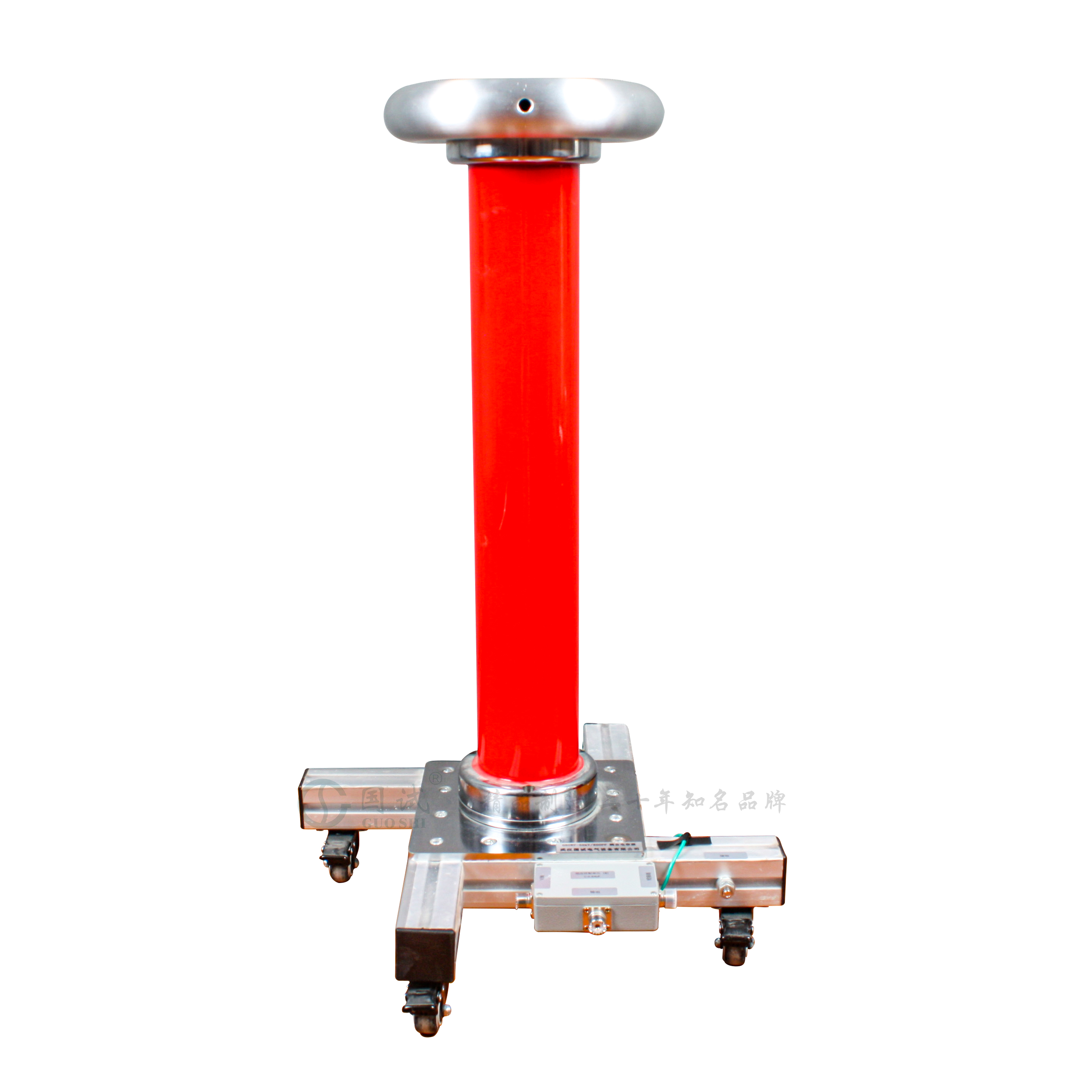

| 4 | 高压分压器 | 1个 |
| 5 | 高压保护电阻 | 1个 |
| 6 | 连接线（高压、低压） | 1跟 |
| 7 | 电源线 | 1根 |
| 8 | 合格证，保修卡、说明书、检验报告 | 各1份 |
售后服务承诺 After Sales Service Commitment
1、严格按照合同要求，提供符合设计标准、质量合格的产品。
2、严格检查和控制原材料、原器件、配套件的进厂质量。
3、保证所供设备加工工艺完善、检测手段完备、产品不带缺陷出厂。
4、在开箱过程中如发现缺件及其他原因引起的零部件丢失，我方负责尽快免费补齐所缺零部件。
5、响应的时间：接到您反映的质量问题信息后，我们立即作出答复或者24小时内派出服务人员，尽快到达现场，做到用户对质量不满意，服务不停止。
6、售后服务：自购货之日起，在正常使用之中出现任何质量问题，我们将实行质保一年，终身维护。
