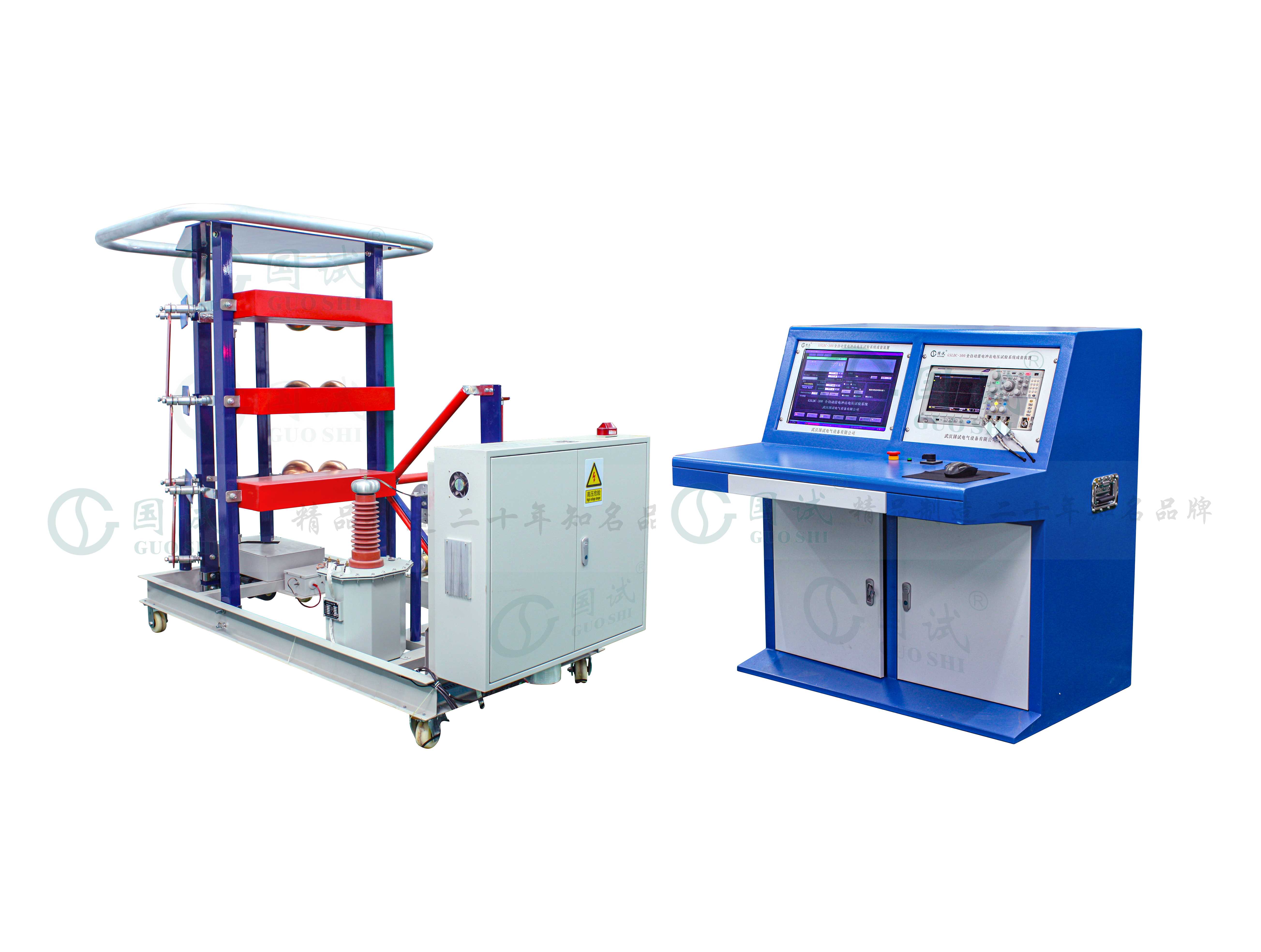

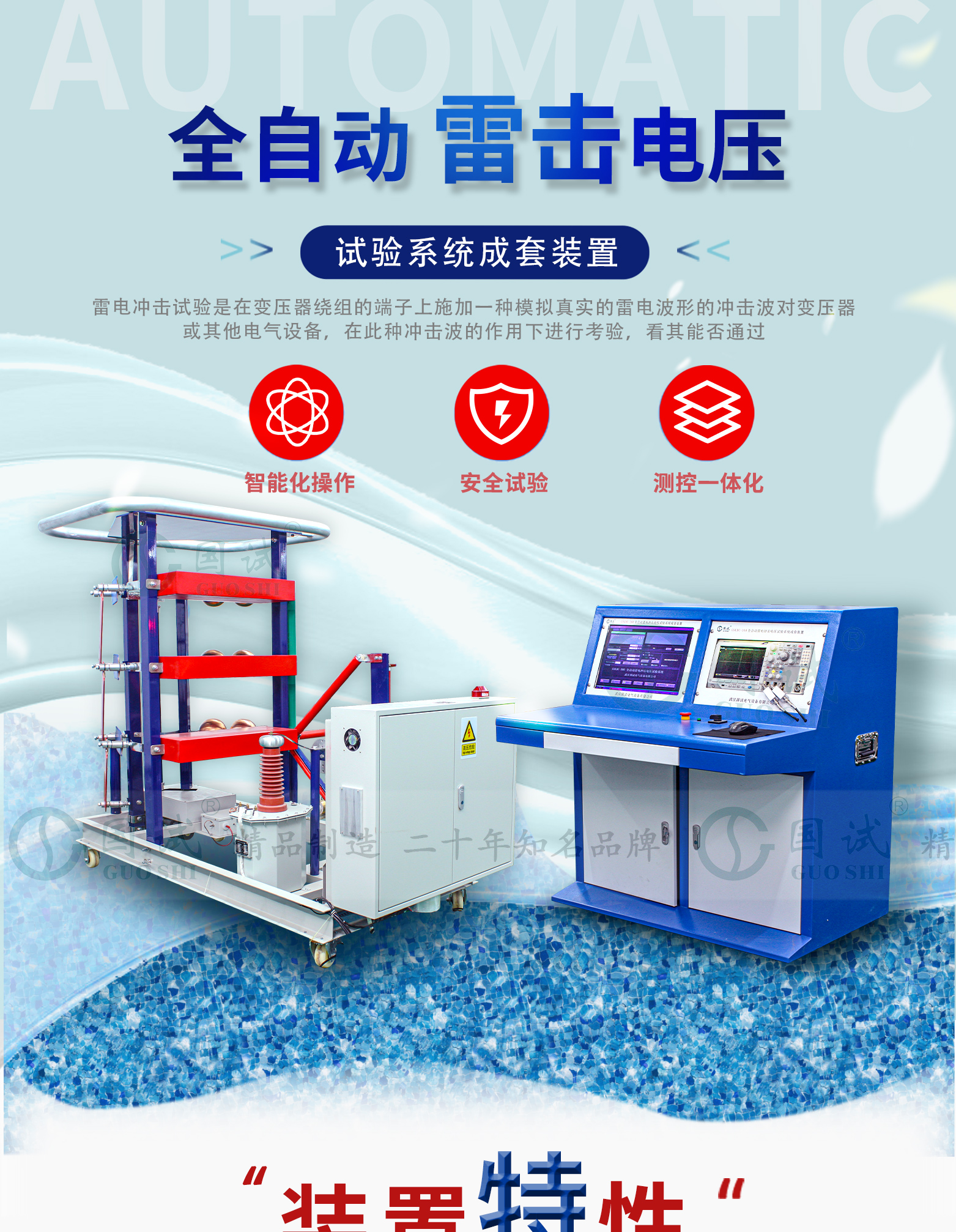

GSLDC-400/15 全自动雷电冲击电压试验系统成套装置





产品概述 Product Overview



满足适用于10kV/35kV及以下变压器、开关电力产品的雷电冲击电压放电试验及研究，考核及试验该设备的雷电冲击电压耐受绝缘水平。

本套设备满足现行国际标准(IEC)、国家标准GB及有关电力行业标准DL：

GB/T 311.2-2013        《绝缘配合 第2部分：使用导则》

GB/T 16927.1-2011    《高电压试验技术 第1部分：一般定义及试验要求》

GB/T 16927.2-2013    《高电压试验技术 第2部分：测量系统》

GB/T 16896.1-2005    《高电压冲击测量仪器和软件 第1部分：对仪器的要求》

DL/T 992-2006           《冲击电压测量实施细则》

DL/T 848.5-2019        《高压试验装置通用技术条件 第5部分：冲击电压发生器》

DL/T 846.1-2016        《高电压测试设备通用技术条件 第 1部分：高电压分压器测量系统》

DL/T 846.2-2004        《高电压测试设备通用技术条件 第2部分:冲击电压测量系统》



产品特点 Product Features

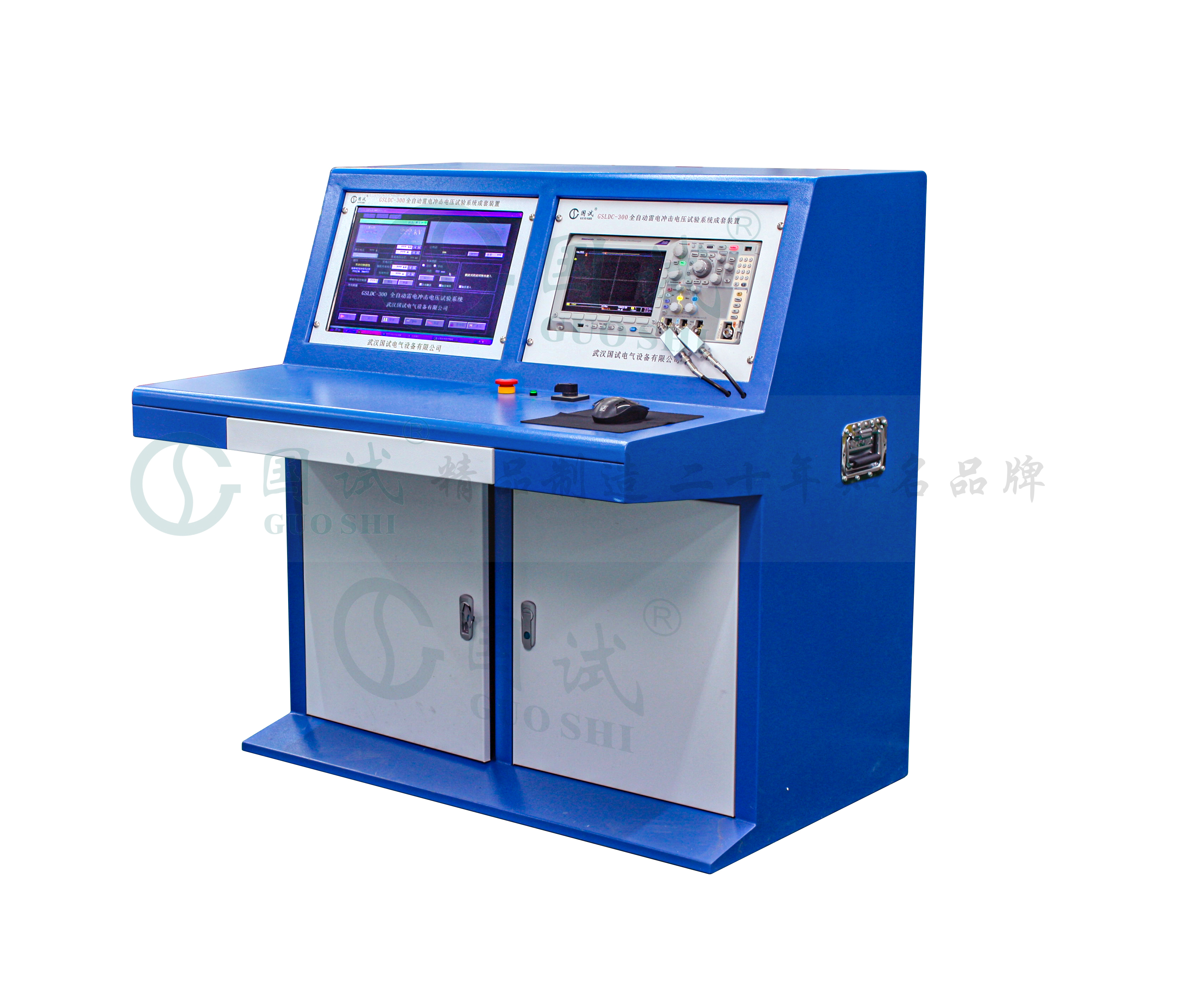

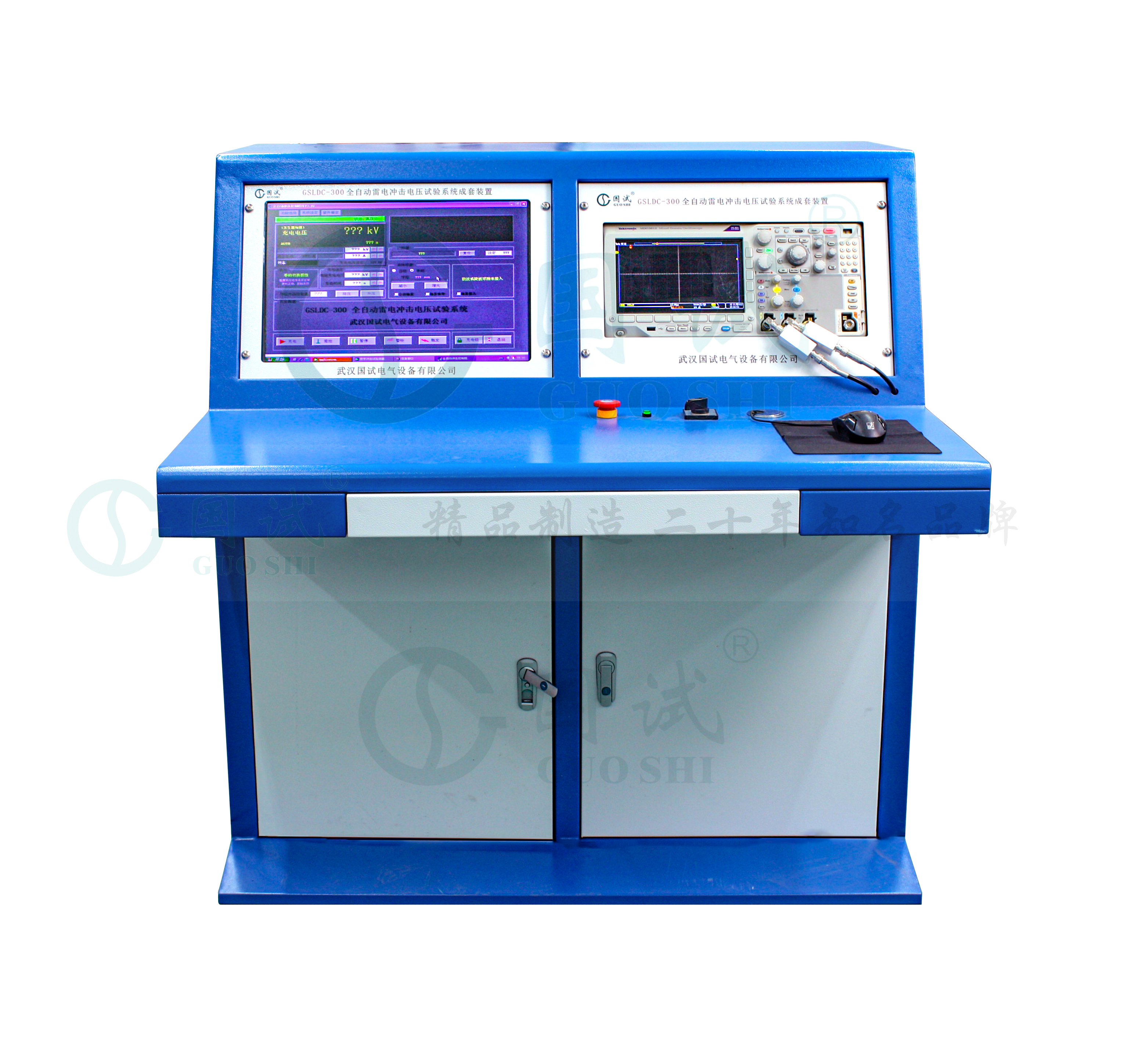

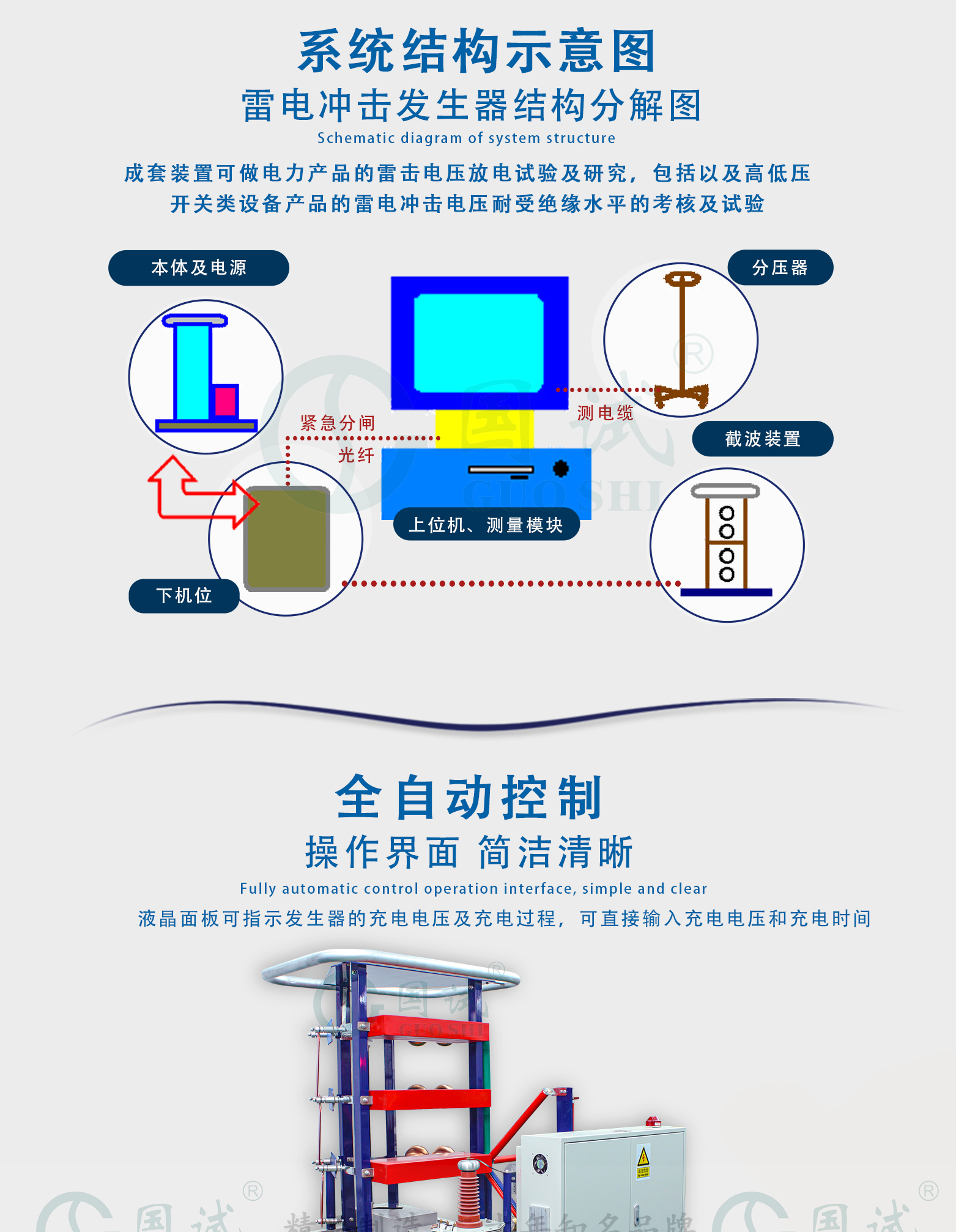

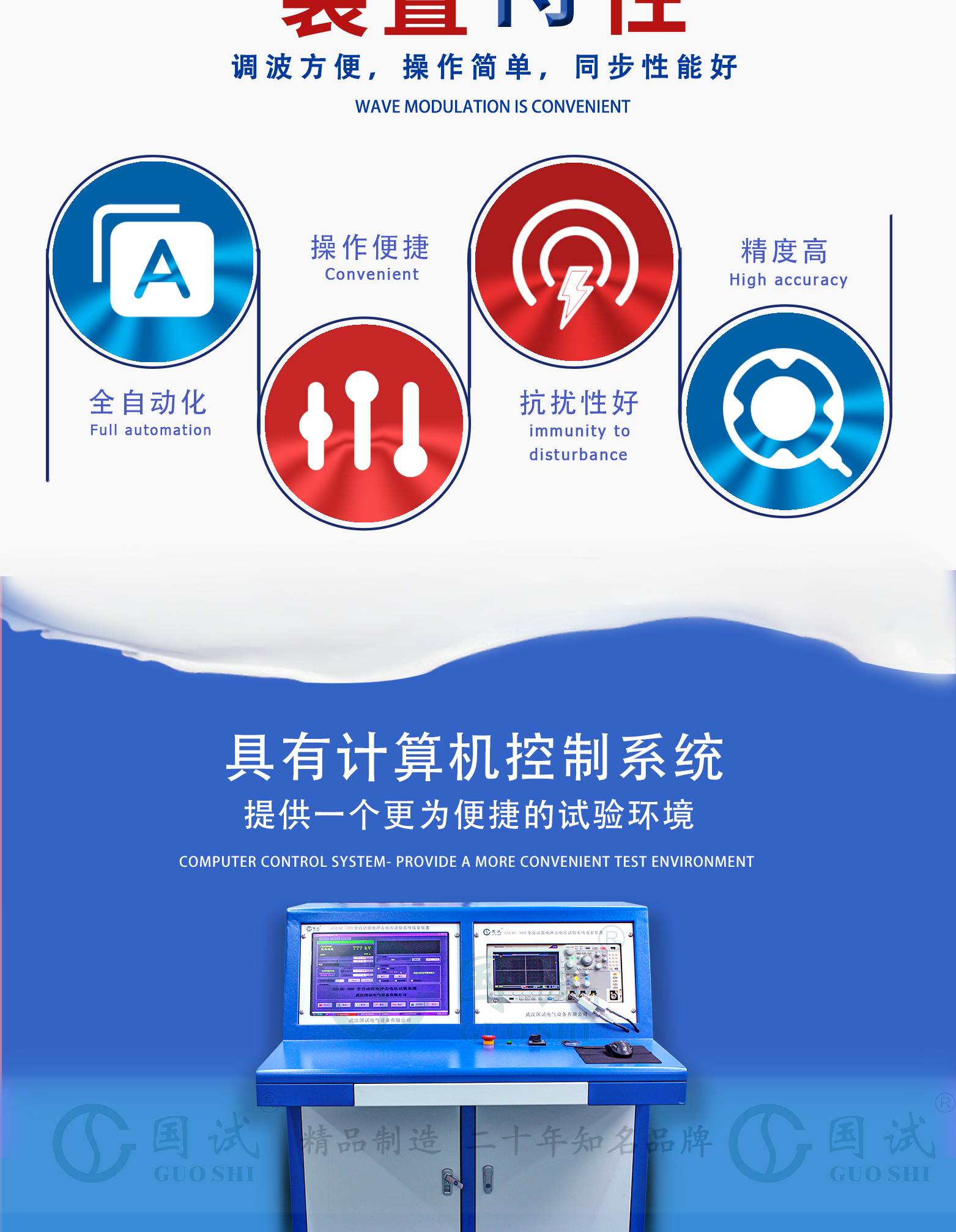

1、GSLDC-400型全自动雷电冲击电压试验系统成套装置具有计算机控制系统：自动调整球距，自动安全接地，PLC光电程控软件。

2、2通道MDO3012彩色数字示波器（精度3%）；

3、软件数字量化测量显示冲击峰值电压（精度1%）；

4、计算机专用波形记录分析测量软件和控制软件；

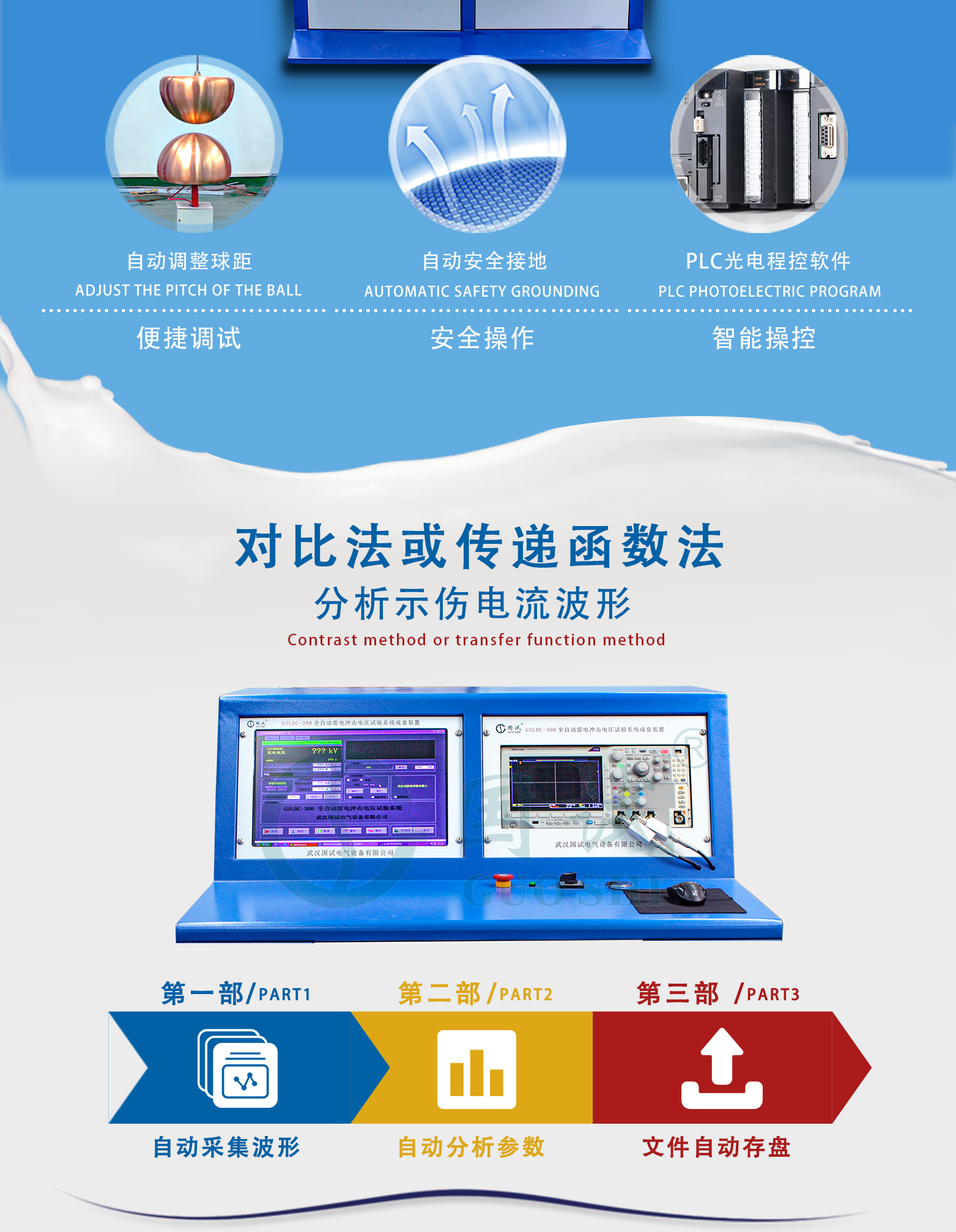

5、自动将示波器采集到的雷电冲击波形传递到计算机，计算机自动测试分析波形参数，可将试验波形文件自动存盘，可用对比法或传递函数法比较分析电抗器变压器的示伤电流波形。

6、干扰隔离滤波测控台：电脑、控制光纤、高电压测试附件与测试线缆。



产品参数 Product Parameters





1.标准雷电波：

波头时间：1.2±30%μs；

波尾时间：50±20%μs；

峰值处振荡：≤幅值 5%；

峰值误差 ：＜3%；

效率：≥90%（试品电容 3000pF时 ）；

最低输出电压：≤10%Un；

输出峰值电压不稳定度：≤±0.1%；

触发范围：≥20%；

同步放电失控率：＜2%；

点火范围：10%～100%；



2.使用持续时间

＞70%Un每 90s充放电一次可连续运行；

＜70%Un每 60s充放电一次可连续运行。



3.雷电截波：输出2～6us雷电截波冲击电压，电压效率≥85%，冲击电压波形参数及其偏差均符合 GB311及 GB16927标准的要求；

负荷电容：50pF～3000pF。

标称雷电波冲击电压：±300kV

标称容量(能量)：15kJ

电容：1μF,100kV（2×50kV-2.0μF）干式全绝缘封装，永不漏油变形。

每级电压：100kV

级数/级容量：3/ 5kJ

输出标准波形及幅值：3种

同步范围：大于20%

使用持续时间：小于80%额定工作电压时可连续工作；大于80%额定工作电压时可间断工作。

幅值调节误压差小于1%，最低输出电压不大于10%设备标称电压。

同步误动率：小于1%

接地电阻：小于1Ω

底座:2.5m × 1.3m,脚轮，可移动。高度:约1.5米。

重量:约400kg





配置清单 Configure The Manifest



序号	名 称	规格	数量

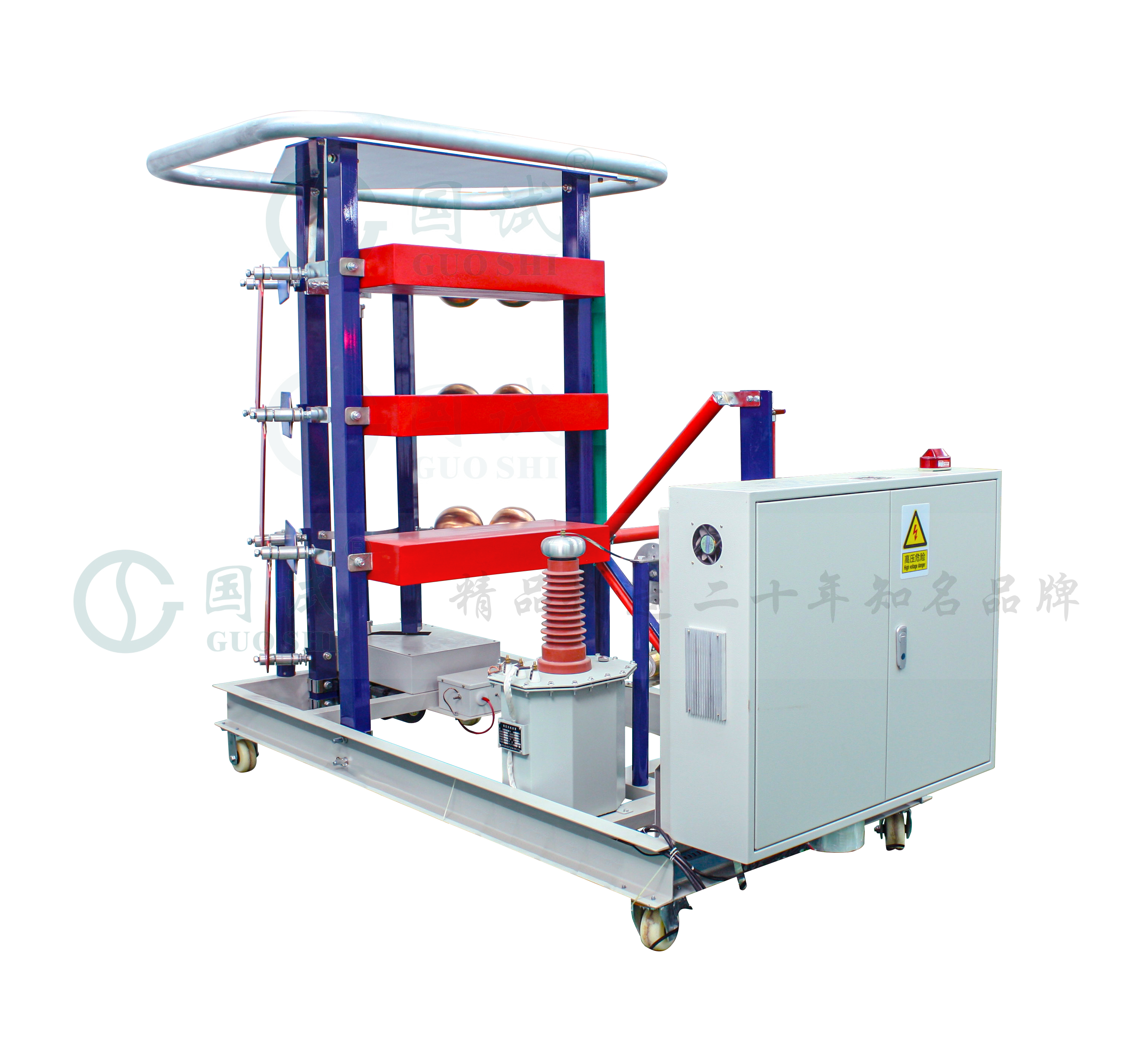

1	冲击电压发生器本体+均压环	GSLDC-400kV/15kJ	1台
2	主电容器	1uF/100kV	3台
3	调波电阻	2套波头，2套波尾	4套
4	充电电阻	10kΩ-20kΩ	3台
5	放电球间隙	Ф150mm	3对
6	脉冲点火装置及球距调整机构	15kV	1套
7	绝缘支柱及绝缘材料		1套
8	高压连接板器件及移动底座		1套
9	点火检查和反馈信号装置	100kV	1套
10	高压放电接地棒		1只
11	放电接地棒		1只

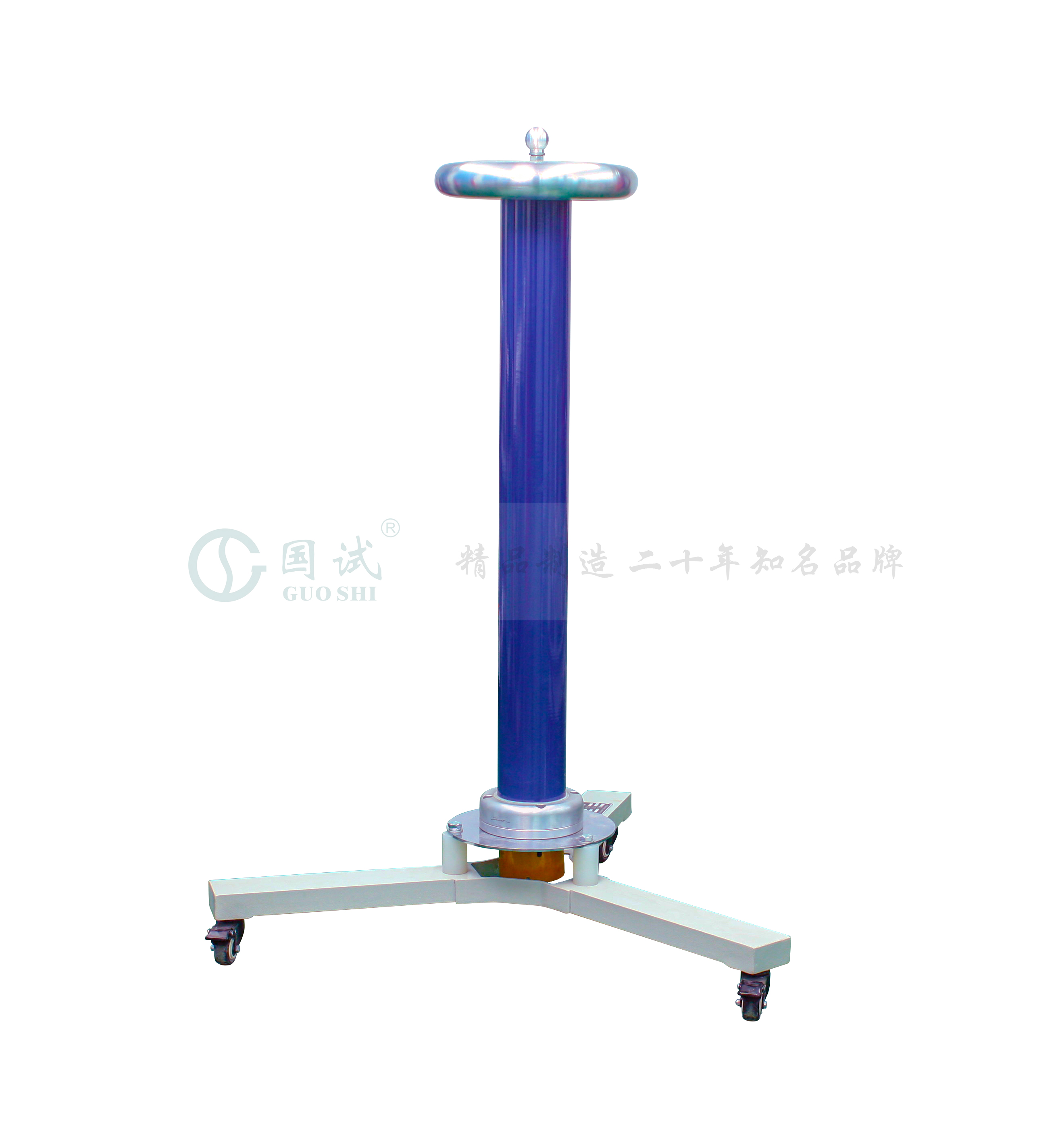

12	冲击电容分压器		1台
13	负荷型弱阻尼冲击电容分压器	400kV/1000pF，1.0%	1台
14	直流自动充电电源		1台
15	充电变压器	50kV，5kVA	1台
16	倍压电容	50kV，0.1uF	1台
17	高压整流硅堆	150kV，200mA	2支
18	电动接地保护和充电极性变换	电机驱动机构，自动	2付
19	高压侧低压侧充电保护电阻器	充电保护和充电监测	1付

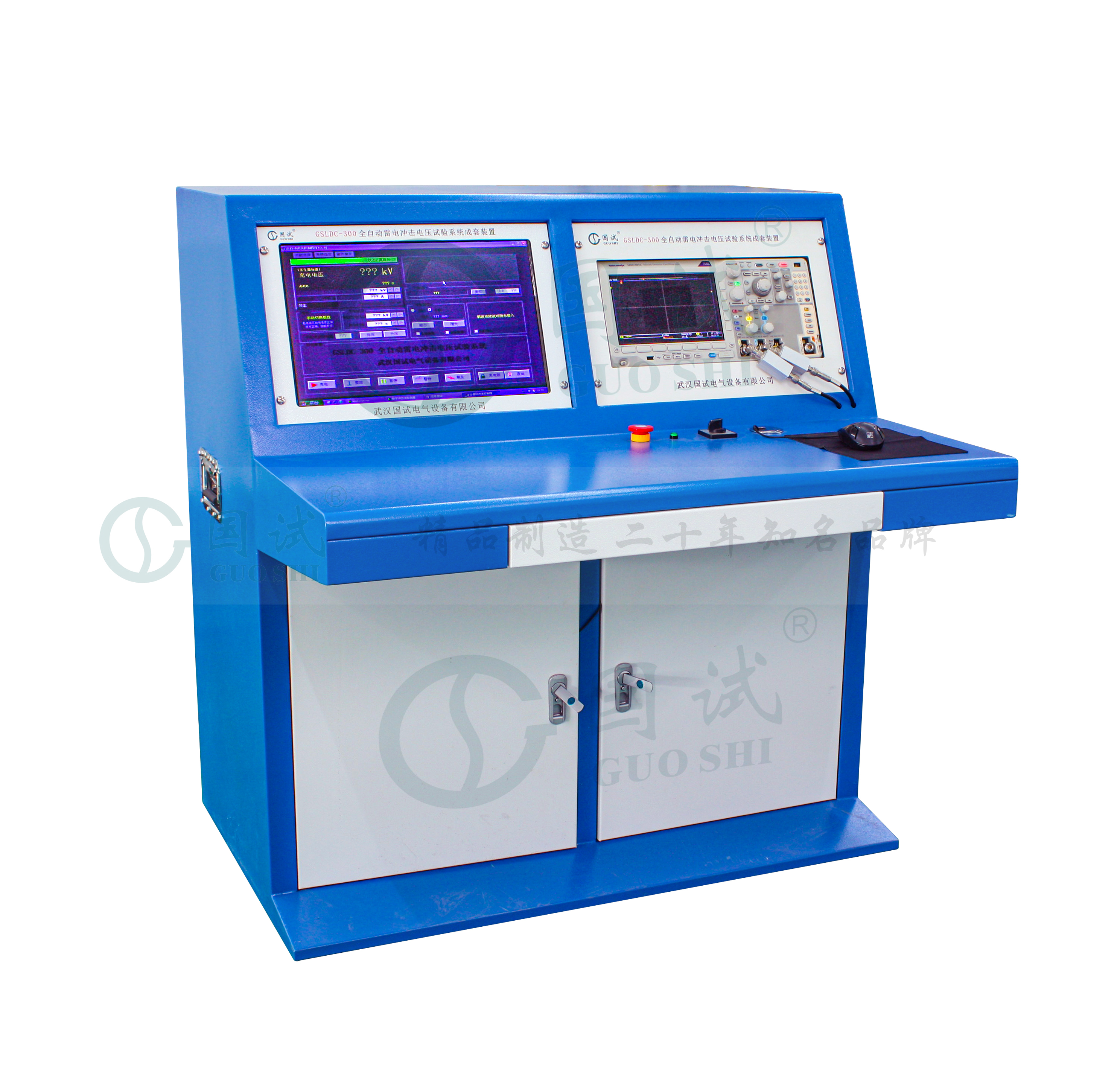

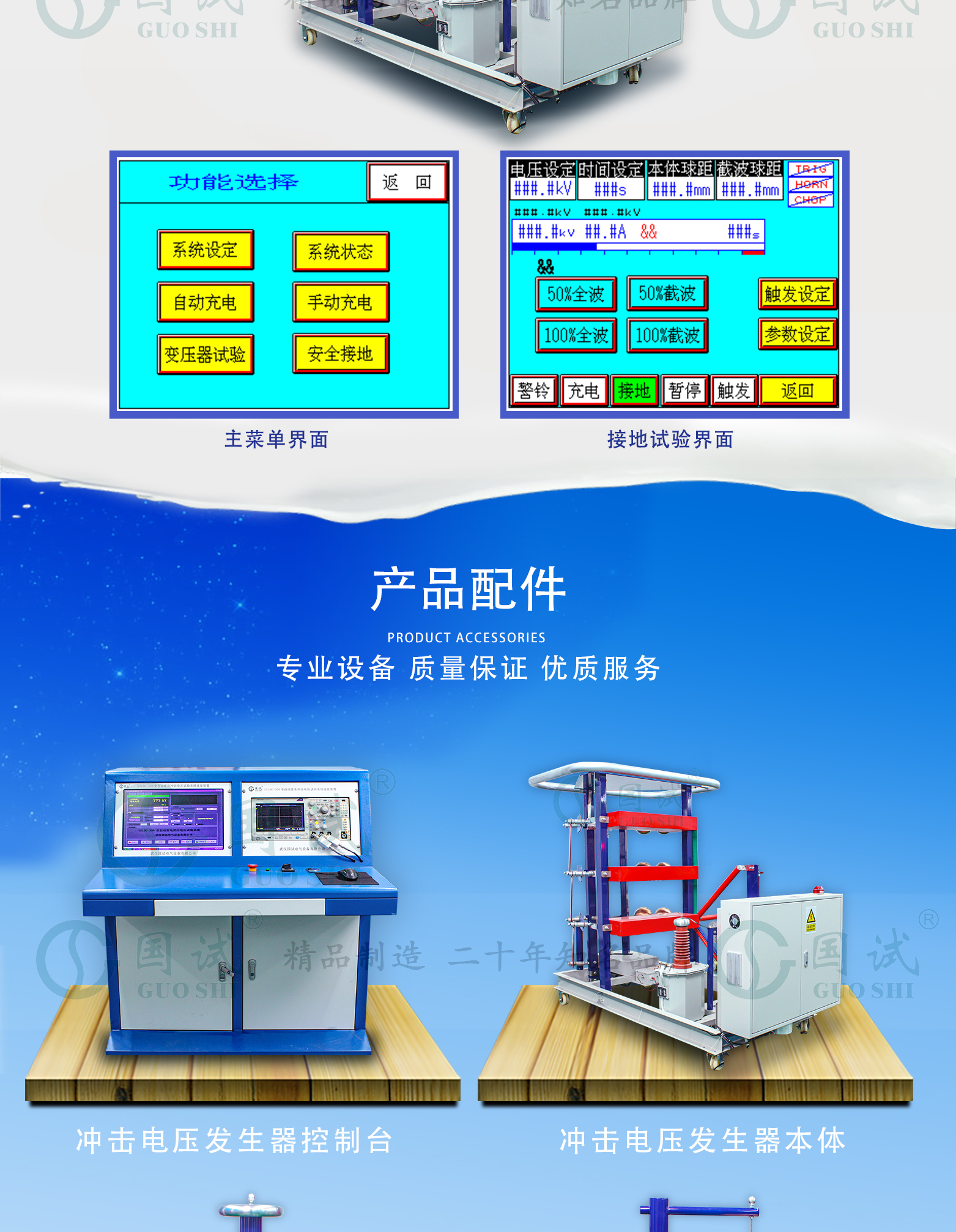

20	全自动冲击控制系统		1台
21	冲击电压控制软件		1套
22	全自动PLC冲击控制箱	欧姆龙继电器，万可接线端子 进口的	1面
23	光纤转换传输电路及光纤		1套
24	三菱FX2N-32系列PLC	进口，日本	1套
25	计算机系统	联想，台式机	1套
26	全自动冲击测量分析系统		1套
27	MDO3012高压彩色数字示波器	2通道，3%，进口美国泰克生产	1台
28	二次衰减器	100倍	2支
29	测量电缆	20m，75Ω	2条
30	隔离滤波电源	10kV	1套
31	操作台体	1.0m（2单元）	1套
32	冲击测量分析专用软件及配套	1.0%	1套

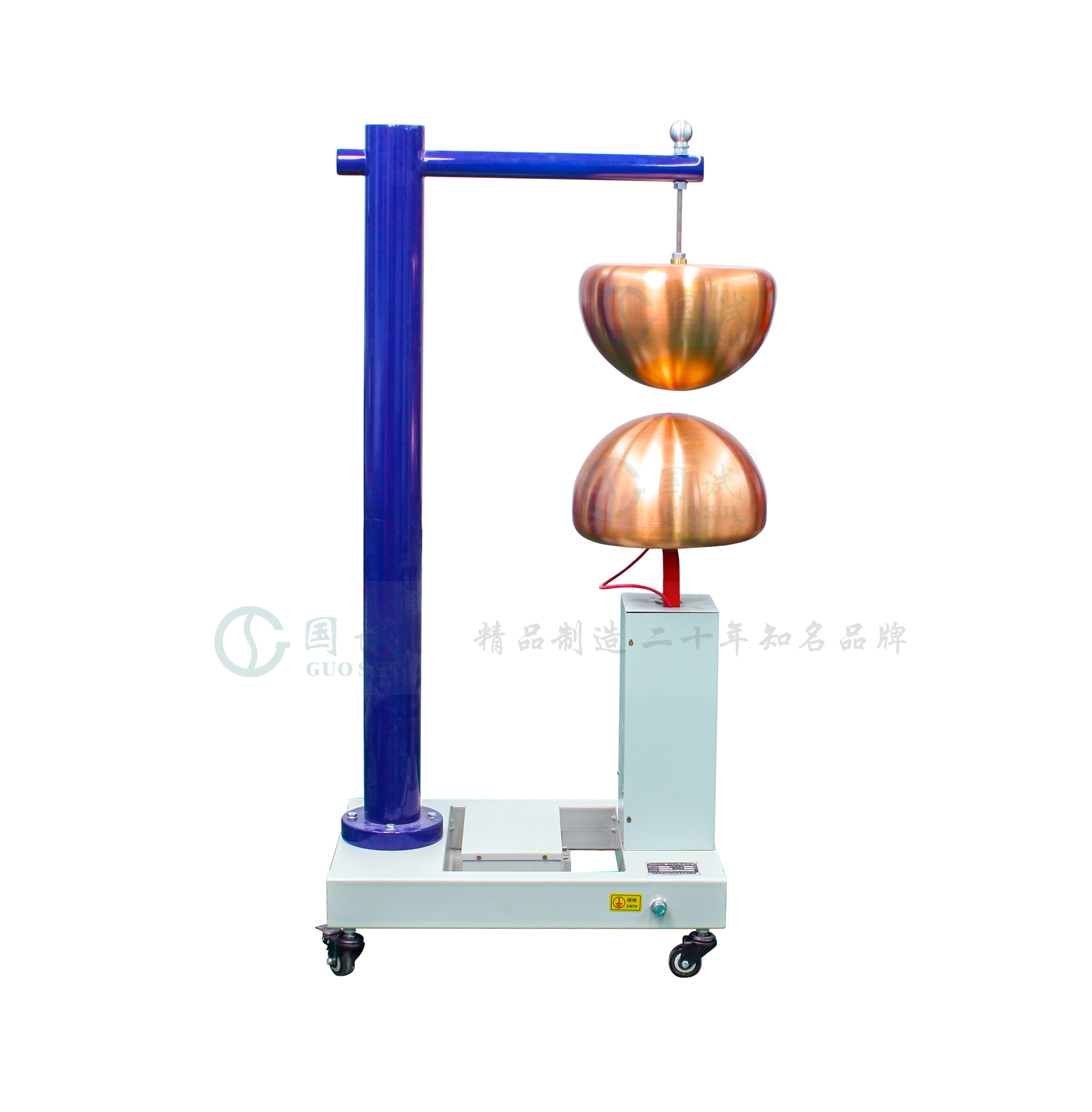

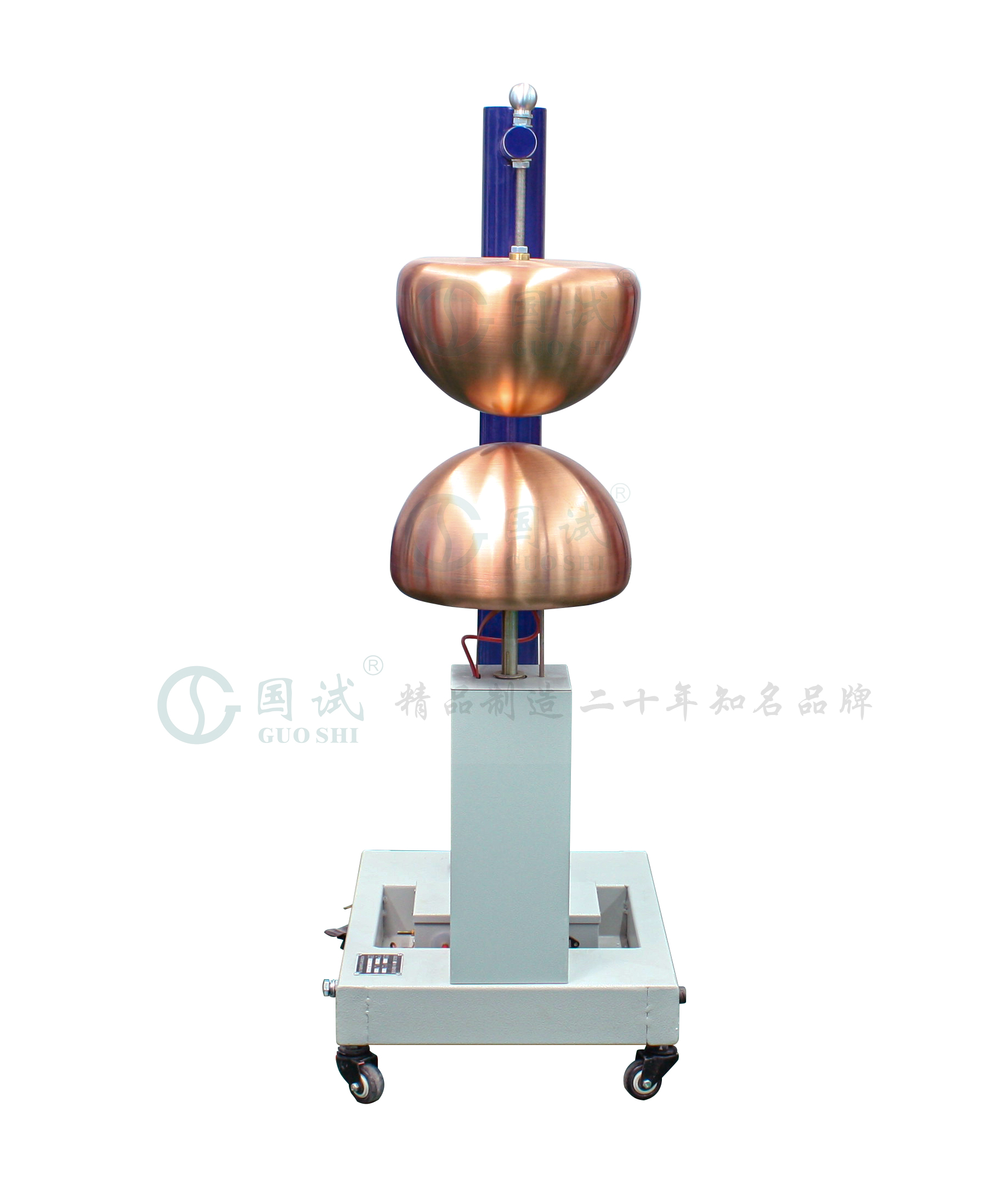

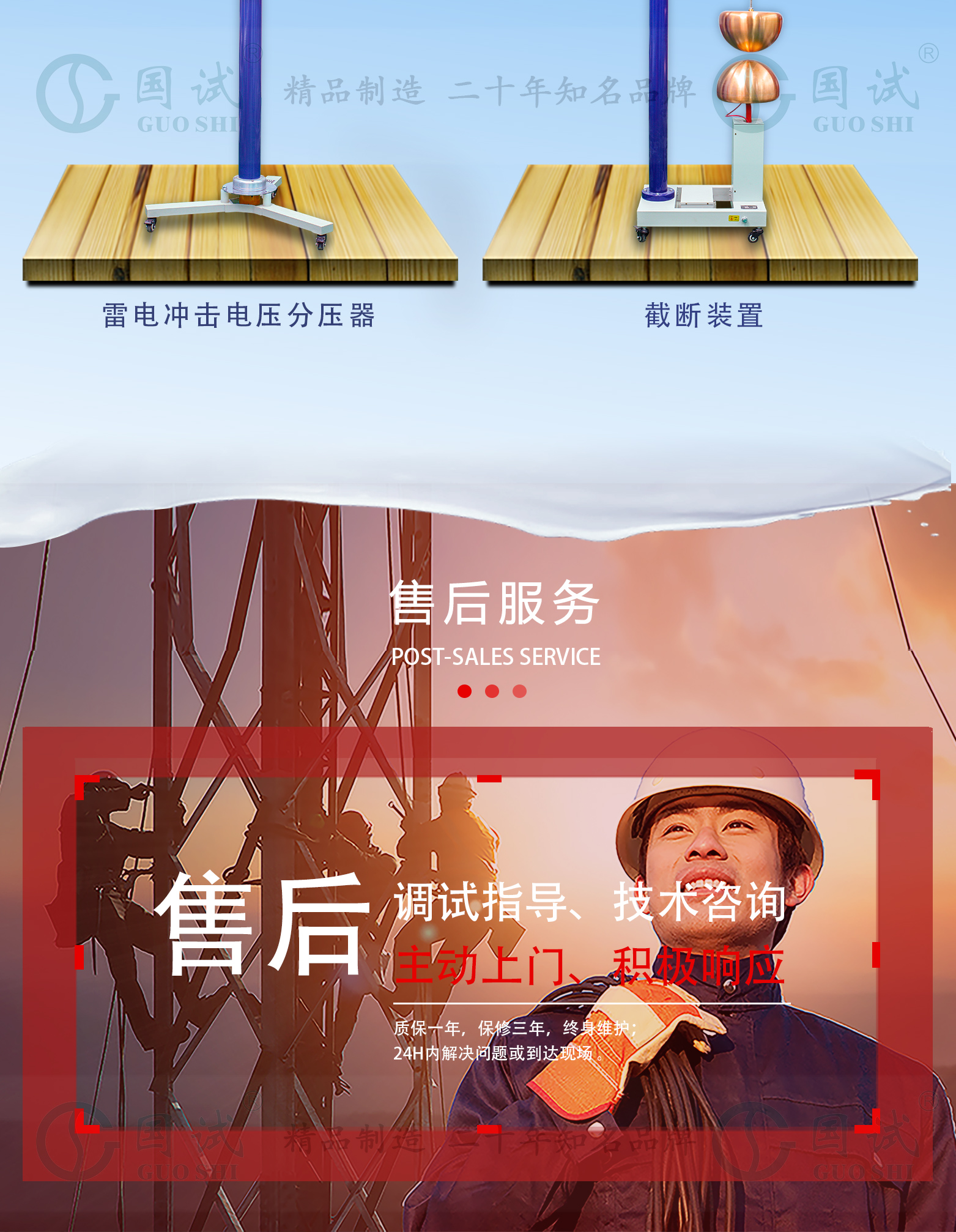

33	300kV单球截断间隙装置	电动，一对（2只）铜球	1套
34	示伤分流器	10kA，1.0%	1套
35	运输保险费	需方负担
36	安装调试费	供方负担
37	接地铜带	100mmx0.2mm	10米



售后服务承诺 After Sales Service Commitment



1、严格按照合同要求，提供符合设计标准、质量合格的产品。

2、严格检查和控制原材料、原器件、配套件的进厂质量。

3、保证所供设备加工工艺完善、检测手段完备、产品不带缺陷出厂。

4、在开箱过程中如发现缺件及其他原因引起的零部件丢失，我方负责尽快免费补齐所缺零部件。

5、响应的时间：接到您反映的质量问题信息后，我们立即作出答复或者24小时内派出服务人员，尽快到达现场，做到用户对质量不满意，服务不停止。

6、售后的服务：自购货之日起，在正常使用之中出现任何质量问题，我们将实行质保一年， 终身维护。

图文介绍  Graphic Introduction

---
