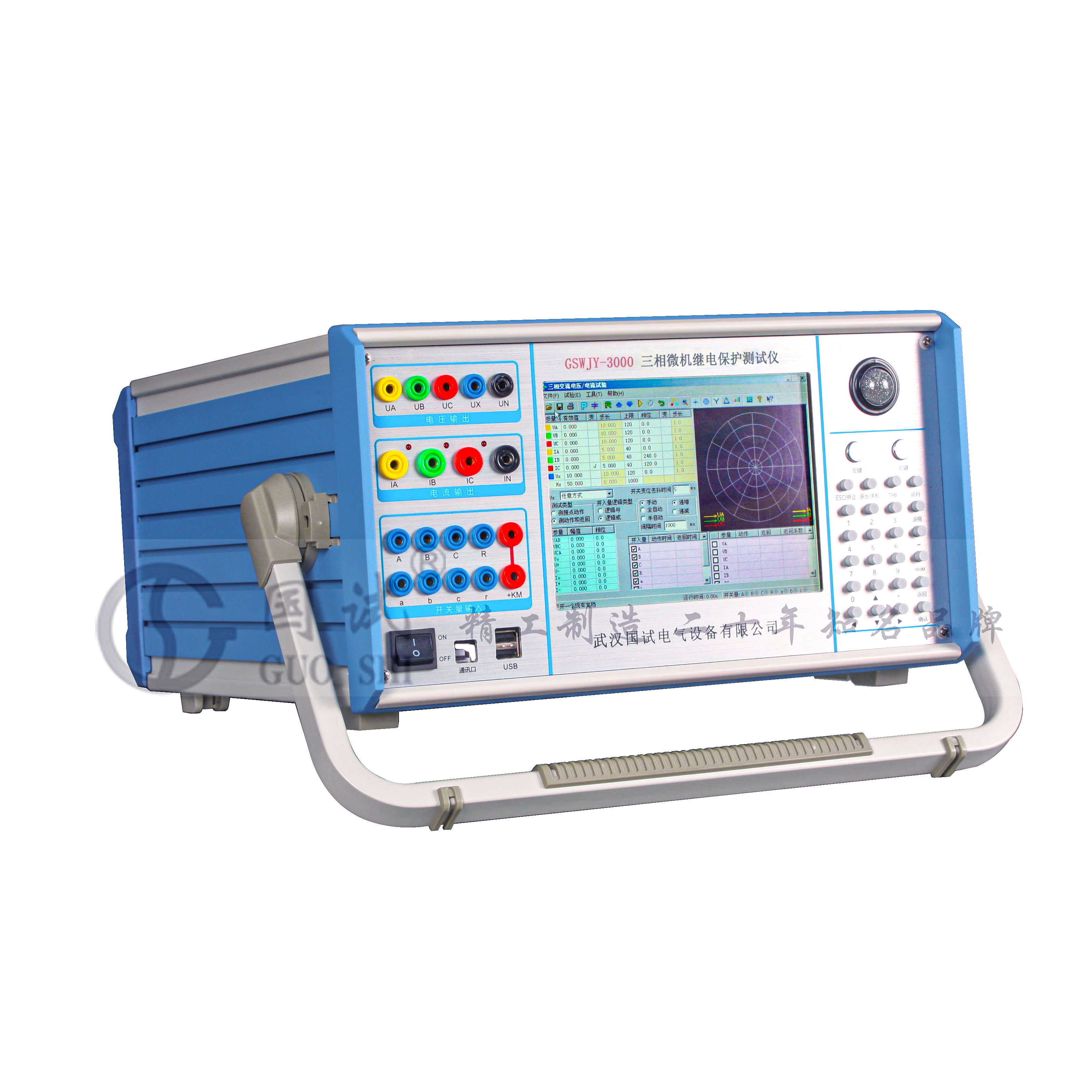

GSWJY-3000B 三相微机继电保护测试仪
继电保护校验设备
本微机继电保护测试仪采用单机独立运行，亦可联接笔记本电脑运行的先进结构。可对各种继电器（如电流、电压、反时限、功率方向、阻抗、差动、低周、同期、频率、直流、中间、时间等）及微机保护进行检定，并可模拟各种复杂的瞬时性、永久性、转换性故障进行整组试验。既具有大型测试仪优越的性能、先进的功能，又具有小型测试仪小巧灵活、操作简便、可靠性高等优点，性能价格比高。是继保工作者得心应手的好工具。
产品概述 Product Overview
GSWJC-3000B三相微机继电保护测试仪是在参照电力部颁发的DL/T624-2010《微机型继电保护试验装置技术条件》的基础上，广泛听取用户意见，总结目前国内同类产品优缺点，充分使用现代先进的微电子技术和器件实现的一种新型小型化微机继电保护测试仪。本微机继电保护测试仪采用单机独立运行，亦可联接笔记本电脑运行的先进结构。仪器主机采用DSP+FPGA结构，真16位DAC输出、内置新型模块式高保真线性大功率功放，自带8.4寸分辨率为800×600的TFT真彩显示屏以及高档工业键盘鼠标。WindowsXP操作系统，功能强大。体积小、精度高。既具有大型测试仪优越的性能、先进的功能，又具有小型测试仪小巧灵活、操作简便、可靠性高等优点，性能价格比高。是继保工作者得心应手的好工具。
可对各种继电器（如电流、电压、反时限、功率方向、阻抗、差动、低周、同期、频率、直流、中间、时间等）及微机保护进行检定，并可模拟各种复杂的瞬时性、永久性、转换性故障进行整组试验。
参考标准：DL/T624-2010《微机型继电保护试验装置技术条件》
产品特点 Product Features
- 标准的4相电压3相电流输出：具有4相电压3相电流输出，可方便地进行各种组合输出进行各种类型保护试验。每相电压可输出120V，电流三并可输出120A，第4相电压Ux为多功能电压项，可设为4种3U0或检同期电压，或任意某一电压值的情况输出。
- 装置直接外接笔记本电脑或台式机进行操作，方便快捷，性能稳定。
- 输出端一直坚持采用高保真、高可靠性模块式线性功放，而非开关型功放，性能卓越。不会对试验现场产生高、中频干扰，而且保证了从大电流到微小电流全程都波形平滑精度优良。
- 输出部分采用DSP控制，运算速度快，实时数字信号处理能力强，传输频带宽，控制高分辨率D/A转换。输出波形精度高，失真小线性好。采用了大量先进技术和精密元器件材料，并进行了专业化的结构设计，因而装置体积小、重量轻、功能全、携带方便，开机即可工作，流动试验非常方便。
- 可完成各种自动化程度高的大型复杂校验工作，能方便地测试及扫描各种保护定值，进行故障回放，实时存储测试数据，显示矢量图，联机打印报告等。
- 具有独立专用直流电源输出：装置设有一路110V 及 220V专用直流电源输出。
- 装置带有USB通讯口，可与计算机及其它外部设备通信。
- 自我保护：采用合理设计的散热结构，并具有可靠完善的多种保护措施及电源软启动，和一定的故障自诊断及闭锁功能。
产品参数 Product Parameters
1、交流电流输出：
输出精度：0.2级(满量程)
相电流输出（有效值：0～40A
三并电流输出（有效值）：0～120A
相电流长时间允许工作值（有效值）：10A
相电流最大输出功率 ：420VA
三并电流最大输出时最大输出功率：900VA
三并电流最大输出时允许工作时间：10s
频率范围（基波）：20～1000Hz
谐波次数：1～20 次
2、直流电流输出：
输出精度：0.5级(满量程)
电流输出：0～±10A / 每相，0～±30A / 三并
最大输出负载电压：20V
3、交流电压输出：
输出精度：0.2级(满量程)
相电压输出（有效值）：0～120V
线电压输出（有效值）：0～240V
相电压/线电压输出功率：80VA / 100VA
频率范围（基波）：20～1000Hz
谐波次数 ：1～20次
4、直流电压输出：
输出精度 ：0.5级(满量程)
相电压输出幅值：0～±160V
线电压输出幅值： 0～±320V
相电压/线电压输出功率：70VA / 140VA
5、开关量及时间测量：
|
|
|
备注 |
|
开关量输入 |
10路 |
空接点：1～20mA，24V 电位接点接入：“0”：0～ +6V； “1”：+11 V～ +250V |
|
开关量输出 |
8对 |
DC：220V／0.2A；AC：220V／0.5A |
|
时间测量 |
测量范围0.1ms ～ 9999s 测量精度0.1mS |
|
6、体积重量
|
外形尺寸 |
360×200×450mm³ |
|
单机重量 |
22kg |
|
供电电源 |
AC 210V～230V，50Hz |
|
环境温度 |
-10℃ ～ +50℃ |
配置清单 Configure The Manifest
|
序号 |
名称 |
数量 |
|
1 |
主机 |
一台 |
|
2 |
配套附件线 |
一套 |
|
3 |
电源线 |
一根 |
|
4 |
接地线 |
一根 |
|
5 |
10A保险管 |
五个 |
|
6 |
2A保险管 |
五个 |
|
7 |
Ｕ盘 |
一个 |
|
8 |
鼠标 |
一个 |
|
9 |
说明书 |
一本 |
|
10 |
合格证 |
一份 |
|
11 |
保修卡 |
一份 |
|
12 |
检验报告 |
一份 |
售后服务承诺 After Sales Service Commitment
1、严格按照合同要求，提供符合设计标准、质量合格的产品。
2、严格检查和控制原材料、原器件、配套件的进厂质量。
3、保证所供设备加工工艺完善、检测手段完备、产品不带缺陷出厂。
4、在开箱过程中如发现缺件及其他原因引起的零部件丢失，我方负责尽快免费补齐所缺零部件。
5、响应的时间：接到您反映的质量问题信息后，我们立即作出答复或者24小时内派出服务人员，尽快到达现场，做到用户对质量不满意，服务不停止。
6、售后服务：自购货之日起，在正常使用之中出现任何质量问题，我们将实行质保一年 ，终身维护。
