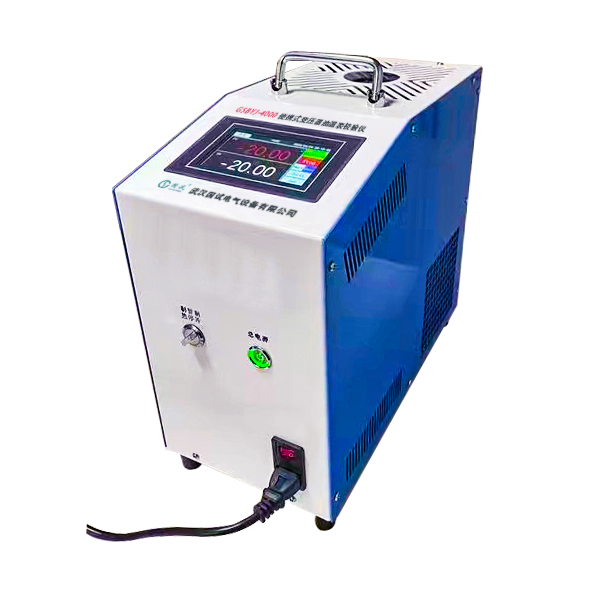

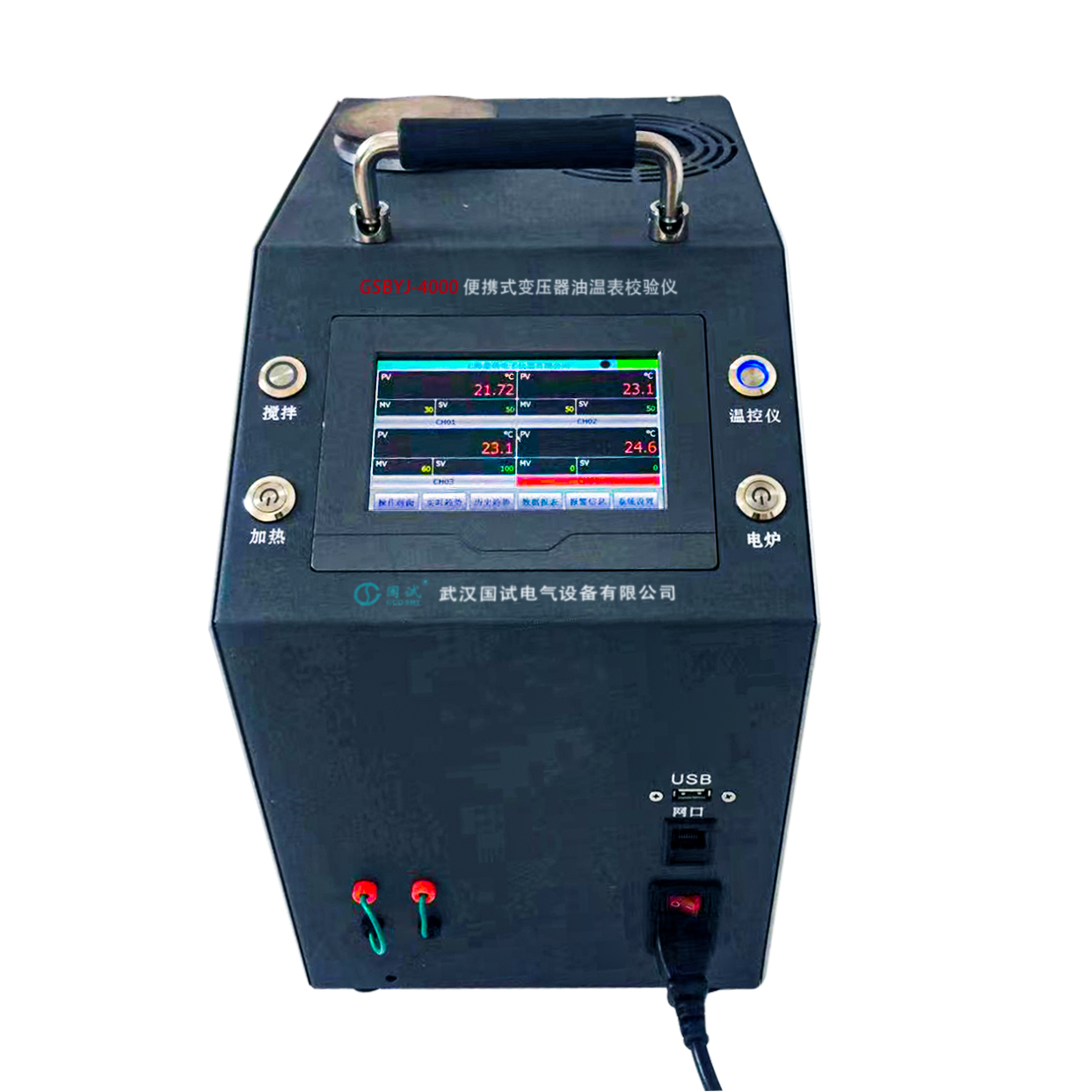

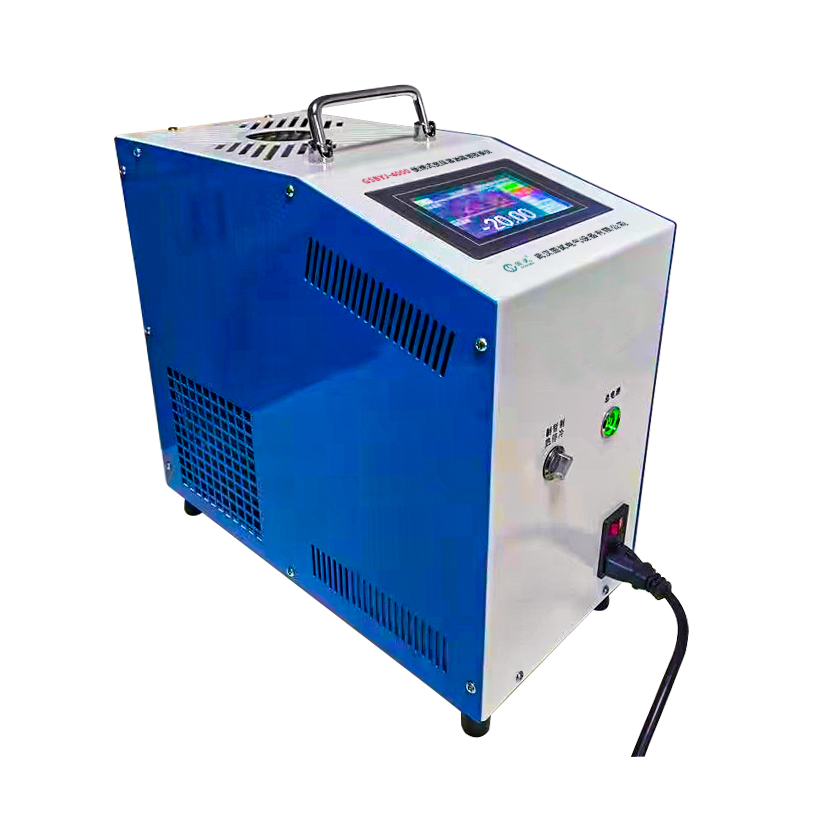

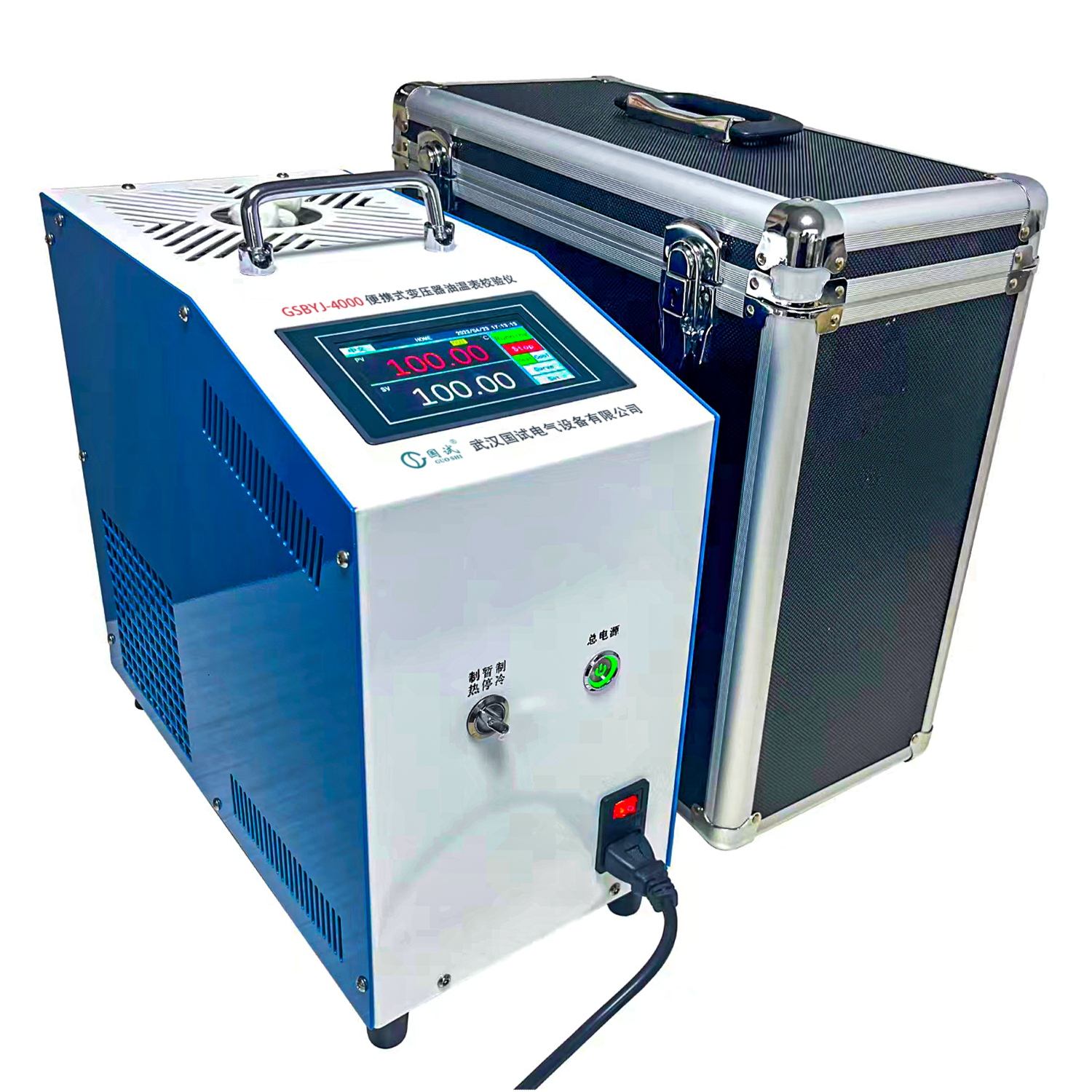

GSBYJ系列 便携式变压器油温表校验仪



 产品概述 Product Overview

---



电力变压器过载或局部异常将会引起变压器油温参数发生变化，产生不同于变压器正常运行的温升轨迹，如果长期运行在过热状态下则可导致绕组绝缘老化加快、使用寿命和安全系数降低，甚至恶性电力事故的产生。而目前我国电力系统很多大型和超大型电力变压器用于监测油温与绕组温度的压力式温度计，由于感温元件与显示表之间通过毛细管连接，针对年度检查和校验的现场拆装显得十分困难。公司开发的适用于-5℃至250℃的GSBYJ系列变压器油温表校验仪，用于电力变压器压力式温度计，可免于毛细管拆装的现场检定。

GSBYJ系列变压器油温表校验仪，是我公司根据中国电力部门用户的需求，用于检测和校准变压器油温表上的温度计（Pt100铂电阻温度计、油面温度计、盘式温度计、压力式温度计、主变压器温度控制器、绕组温控器等；例如BWY-802、BWY-803、BWY-804系列变压器用油面温度控制器和BWR-04型变压器用绕组温度控制器等）。是非常适合输变电、检修公司、变电工区、电厂使用的温度标准设备，分为GSBYJ-110型、GSBYJ-160型、GSBYJ-250型三款，可满足用户的不同需求。

参考标准：DL/T 1400.3-2023《变压器测试仪校准规范 第3部分：油浸式变压器测温装置》



产品特点 Product Features

---



1. 人性化设计、4.3寸触摸屏操作、方便快捷；
2. 采用先进的模块化结构，维护方便；
3. 测试口带标准螺纹，紧凑固定；
4. 加温降温直接操作，升温降温迅速；
5. 根据客户要求可以考取全球任何地方的语言界面，方便出口。
6. 系统中的设备具备大屏操作，操作简单便捷，一键U盘升级，大容量存储，丰富的通信接口，USB、LAN、WiFi一应俱全



产品参数 Product Parameters

---



型号		GSBYJ-110	GSBYJ-160	GSBYJ-250
性 能	温度调控范围	5℃~110℃ （测试环境：20℃，70% RH）	5℃~160℃ （测试环境：20℃，70% RH）	室温～250℃，短时可达 300℃
	温度稳定性	±0.02℃/10min；±0.01℃/10min
	温度均匀性	水平温差：<5mK；垂直温差：<10mK （有效区域大于10cm）
	温度偏差	< 0.1℃
	温度显示分辨力	0.1℃~0.001℃
	升温时间	室温～100℃ 用时20min左右
	降温速度	0.3~3℃/min		/
外型尺寸	W	370		220mm
	H	220		250mm
	D	320		200mm
内部 尺寸	工作腔直径	55		55
	工作腔深度	200（100；150；250）		200（100；150；250）
重量		8kg		7kg
温度传感器		精密Pt100铂热电阻
制冷	手提式 压缩机制冷	外形：220×200×250 （mm） 制冷功率：250瓦 重量：3公斤		/
槽腔容量		2升左右		2升左右
温度控制器		自行研发高精温控器，zui高分辨力高达0.001℃
自动保护系统		超高超低温保护，传感器断线自动停止加热
电 源		AC220V 50Hz
最大电流		15A



配置清单 Configure The Manifest

---



序号	名称	数量
1	主机	一台
2	电源线	一根
3	滴灌	一支
4	检验报告	一份
5	合格证	一份
6	保修卡	一份



售后服务承诺 After Sales Service Commitment

---



1、严格按照合同要求，提供符合设计标准、质量合格的产品。

2、严格检查和控制原材料、原器件、配套件的进厂质量。

3、保证所供设备加工工艺完善、检测手段完备、产品不带缺陷出厂。

4、在开箱过程中如发现缺件及其他原因引起的零部件丢失，我方负责尽快免费补齐所缺零部件。

5、响应的时间：接到您反映的质量问题信息后，我们立即作出答复或者24小时内派出服务人员，尽快到达现场，做到用户对质量不满意，服务不停止。

6、售后服务：自购货之日起，在正常使用之中出现任何质量问题，我们将实行质保一年，终身维护。
