    产品简介 Product Introduction




    ①该仪器是专门针对蓄电池组进行核对性放电实验、容量测试、电池组日常维护、工程验收以及其它直流电源带载能力的测试而设计。采用最新的无线通讯技术,通过PC机监控软件可对蓄电池放电过程进行实时监测,监控每节电池的放电过程。

    ②该仪器功耗部分采用新型PTC陶瓷电阻作为放电负载,完全避免了红热现象,安全可靠无污染。整机由微处理器控制,液晶显示、中文菜单。外观设计新颖,体积小、重量轻、移动方便。各种放电参数设定完成后,自动完成整个恒流放电过程。完全实现智能化。使整个放电过程更安全。

    ③该仪器系列便携、智能化的专业设计使放电测试工作变得简捷、轻松,大大降低了专业维护人员的劳动强度,也提高了放电测试的科学性和智能化。

    参考标准:GB/T 19826-2014《电力工程直流电源设备通用技术条件及安全要求》



    产品特征 Product Characteristics




    1、采用PTC陶瓷电阻,避免了红热现象,使整个放电过程更安全。

    2、具有无线通讯功能,无线采集盒与放电主机及上位机监控PC机三者之间通过无线方式进行通讯。简化接线,灵活方便。

    3、无线采集盒可对每节电池进行监测,实现对电池组放电过程的完整监控。

    4、设备安装、调试、维护简便,各采集模块前后采用隔离技术,安全性、可靠性程度高

    5、配备的PC机监测系统,可实时监测整个放电过程,并把监测到的总电压、放电电流和各单体电池电压等数据进行分析、并可生成相应的数据报表。直观反应蓄电池组性能的曲线,图形、报表等,并可打印、查询。

    6、有USB接口,可将放电过程的数据存入U盘,并导入PC机。PC数据管理软件可对电池放电的过程进行分析、并可生成相应的数据报表。使数据的转存更加方便。

    7、采用智能单片机ARM控制、液晶中英文显示。菜单操作简单明了。

    8、自动保护功能,设定放电时长到、放电容量到;蓄电池组电压低于设定的最低保护电压;负载连线出现异常等,自动停止放电并报警,同时自动记录停机方式。

    9、可设定测试/放电终止条件,包括单体电池电压、电池组终止电压、放电电流、放电时间。

    10、可通过短时放电(1小时)来预估蓄电池组容量。

    11、可记录测试/放电过程每节电池放电情况,主要是电池组总容量、总电压、总电流以及电压最低的单体电池的电压变化情况。



    产品参数 Product Parameters




    型号

    放电电流

    电池组电压

    放电终止电压

    供电电源

    24V50A

    0~50A

    DC24V

    10~30V可调

    AC220±15%

    48V100A

    0~100A

    DC48V

    10~60V可调

    AC220±15%

    DC48V

    48V200A

    0~200A

    48V300A

    0~300A

    110V20A

    0~20A

    DC110V

    98~121V可调

    AC220±15%

    DC110V

    110V60A

    0~60A

    110V100A

    0~100A

    220V30A

    0~30A

    DC220V

    176~275V可调

    AC220±15%

    DC220V

    220V50A

    0~50A

    220V100A

    0~100A

    220V160A

    0~160A

    380V20A

    0~20A

    DC380V

    304~456V可调

    AC220±15%

    DC380V

    380V50A

    0~50A

    380V100A

    0~100A

    80V~482V20A

    0~20A

    DC80V~482V

    80~482V可调

    AC220±15%

    DC80~482V

    80V~482V50A

    0~50A

    80V~482V100A

    0~100A

    测量精度

    电压测量精度:0.5%   电流测量精度:1%

    采集盒工作电压

    10~90V DC

    采集盒测量范围

    0~15V DC

    通讯接口

    数据存储:USB,  无线通讯

    采样间隔

    5s~1min

    散热方式

    强制风冷

    工作环境

    温度0℃~50℃  湿度5%~90%

    屏幕尺寸

    5寸TFT LCD





    配置清单 Configure The Manifest




    序号

    名称

    数量

    1

    主机

    1

    2

    AC220V电源线

    1

    3

    放电电缆/电压采集线
    (红、黑各一个)

    1

    4

    单体监测模块

    2

    5

    单体数据采集线

    2

    6

    采集模块鳄鱼夹(红色)

    2

    7

    采集模块鳄鱼夹(蓝色)

    2

    8

    采集模块鳄鱼夹(黑色)

    2

    9

    采集模块鳄鱼夹(黄色)

    24

    10

    接地线

    1

    11

    监测通讯终端

    1

    12

    USB转接线

    1

    13

    天线

    1

    14

    U盘

    1

    15

    说明书

    1

    16

    合格证

    1

    17

    铝合金箱

    1

    18

    操作视频

    1


    售后服务承诺 After Sales Service Commitment




    1、严格按照合同要求,提供符合设计标准、质量合格的产品。

    2、严格检查和控制原材料、原器件、配套件的进厂质量。

    3、保证所供设备加工工艺完善、检测手段完备、产品不带缺陷出厂。

    4、在开箱过程中如发现缺件及其他原因引起的零部件丢失,我方负责尽快免费补齐所缺零部件。

    5、响应的时间:接到您反映的质量问题信息后,我们立即作出答复或者24小时内派出服务人员,尽快到达现场,做到用户对质量不满意,服务不停止。

    6、售后的服务:自购货之日起,在正常使用之中出现任何质量问题,我们将实行质保一年, 保修三年,终身维护。



控件[tem_25_34]渲染出错,Source:未将对象引用设置到对象的实例。
网站首页    热销产品    GSFD-6300智能蓄电池放电监测仪
浏览量:1000
收藏

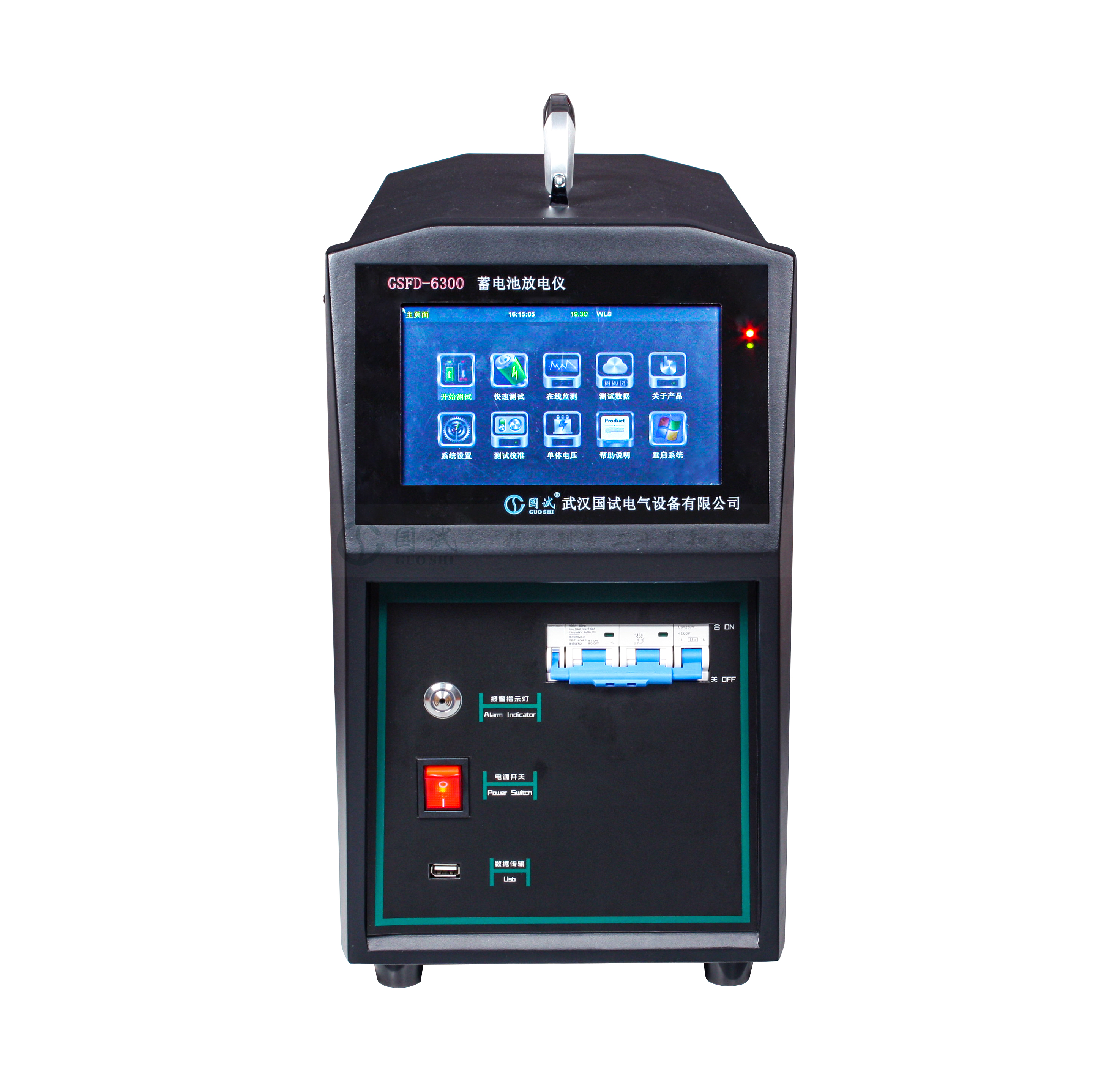

GSFD-6300智能蓄电池放电监测仪

软著号:2014SR185393
参考标准:GB/T 19826-2014
适用于蓄电池组进行核对性放电实验、容量测试、电池组日常维护、工程验收以及其它直流电源带载能力的测试。
