    产品概述 Product Overview




    直流高压试验器主要适用于电力部门、工矿、冶金、钢铁等企业动力部门对氧化锌避雷器、电力电缆、变压器、断路器、发电机等高压电气设备进行直流耐压试验或直流泄露电流试验。

    升压方式:手动升压。

    参考标准:DL/T 848.1-2019《高压试验装置通用技术条件 第1部分:直流高压发生器》

    产品特点 Product Features




    1.机箱采用便携式机箱,携带方便。

    2·采用AIPWM技术,对PWM不准确线性度进行了调整,精度得到了大幅度提高。纹波系数≤1%。

    3·AI氧化锌避雷器和油浸式变压器测量功能。可以直接保存实验报告,精度≤0.5 %。保持手动0.75UDC1mA。

    4·并采用AI技术设定过压保护和过流保护取代了数字拨盘开关只能设定电压值,不能设定电流值及电压飘移的问题。误差≤1%

    5·全量程平滑调压,电压调节精度≤0.5%,稳定度≤0.5%,电压误差≤1%±1个字,电流误差≤0.5%±1个字

    6·带有总时间T1和分段计时T2,及任意电压、电流下计时功能。

    7·仪器增加了万年历和时间功能。



    产品参数 Product Parameters




    规格

    技术参数

    60/2

    60/3

    60/5

    120/2

    120/3

    120/5

    200/2

    200/3

    200/5

    300/2

    300/3

    300/5

    输出电压(kv)

    60

    60

    60

    120

    120

    120

    200

    200

    200

    300

    300

    300

    输出电流(mA))

    2

    3

    5

    2

    3

    5

    2

    3

    5

    2

    3

    5

    输出功率(W)

    120W

    180W

    300W

    240W

    360W

    600W

    400W

    600W

    1000W

    600W

    900W

    1500W

    主机重量(kg)

    10.1

    10.1

    10.1

    13

    13

    13

    13.1

    13.1

    13.1

    13.1

    13.1

    13.1

    倍压桶高度(mm)

    Ф90

    340mm

    Ф90

    340mm

    Ф110

    480mm

    Ф90

    470mm

    Ф90

    470mm

    Ф110

    530mm

    Ф110\

    910mm

    Ф110

    910mm

    Ф110

    910mm

    Ф110

    1200mm

    Ф110

    1200mm

    Ф110

    1200mm

    倍压桶重量(kg)

    2.3

    2.3

    5.8

    3.2

    3.2

    6.3

    8.0

    8.0

    8.0

    10

    10

    10

    整机重量(kg)

    11.6

    11.6

    16

    13

    13

    16

    21.1

    21.1

    21.1

    23.1

    23.1

    23.1

    电压测量误差

    1.0%(满度)±1个字

    电流测量误差

    1.0%(满度)±1个字

    过压整定误差

    AI技术设定过压保护和过流保护. 误差≤1.0%

    0.75切换误差

    高精度0.75UDC-1mA单触按钮(精度≤0.5%)

    最适合氧化锌避雷器试验

    波纹系数

    ≤0.5%

    工作方式

    间断使用:额定负载30分钟

    1.1倍额定电压使用:10分钟

    工作环境



    温度:-10℃~+40℃

    相对湿度:室温为25℃时不大于85%(无凝露)

    海拔高度:1500米以下

    带电容负荷

    被试品电容量无限制

    结构特点

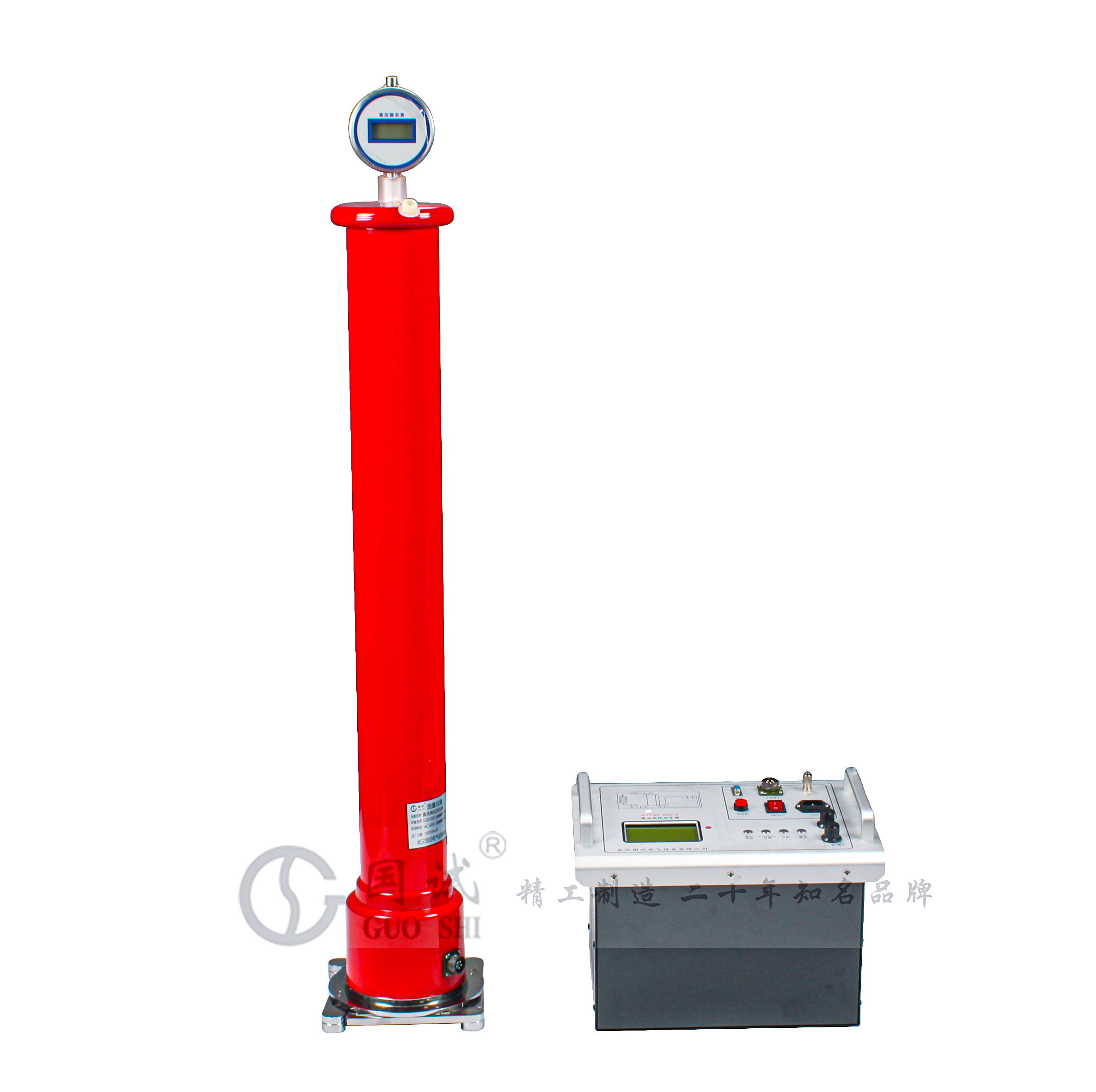

    电气绝缘倍压筒

    空气绝缘、无泄漏之虑

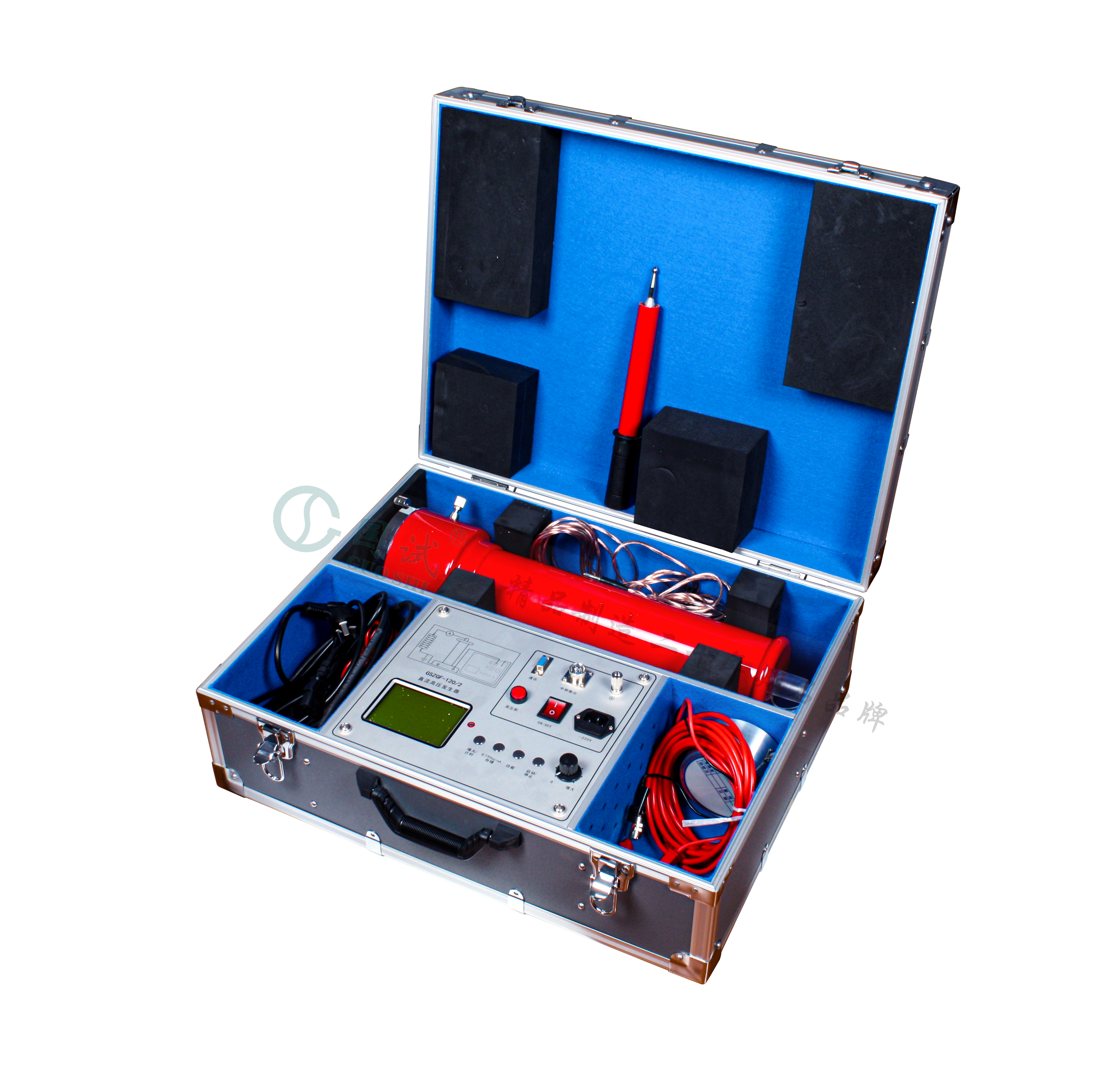

    配置清单 Configure The Manifest




                         序 号                      名 称                      数 量
                         1                      主    机                      一台
               2 倍压筒 一个
    3 微安表 一块
    4 放电棒 一根
    5 地线 一根
    6 中频连接电缆 一根
    7 放电棒线 一根
    8 微安表线 一根
    9 电源线 一根
    10 说明书 一份
    11 高压线 一根
    12 保险丝 若干



    后服务承诺 After Sales Service Commitment




    1、严格按照合同要求,提供符合设计标准、质量合格的产品。

    2、严格检查和控制原材料、原器件、配套件的进厂质量。

    3、保证所供设备加工工艺完善、检测手段完备、产品不带缺陷出厂。

    4、在开箱过程中如发现缺件及其他原因引起的零部件丢失,我方负责尽快免费补齐所缺零部件。

    5、响应的时间:接到您反映的质量问题信息后,我们立即作出答复或者24小时内派出服务人员,尽快到达现场,做到用户对质量不满意,服务不停止。

    6、售后服务:自购货之日起,在正常使用之中出现任何质量问题,我们将实行质保一年, 保修三年,终身维护。
