产品简介 Product Introduction

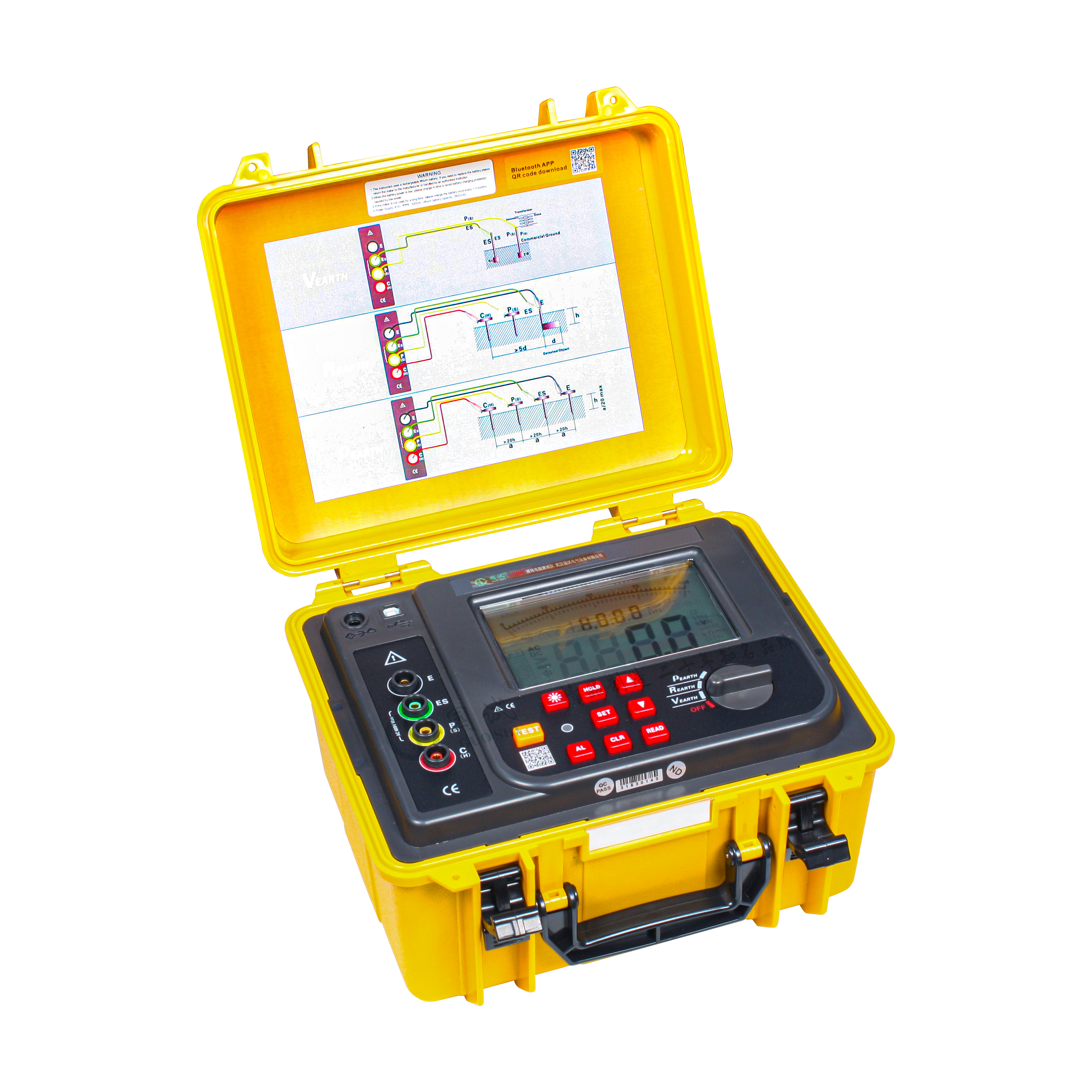

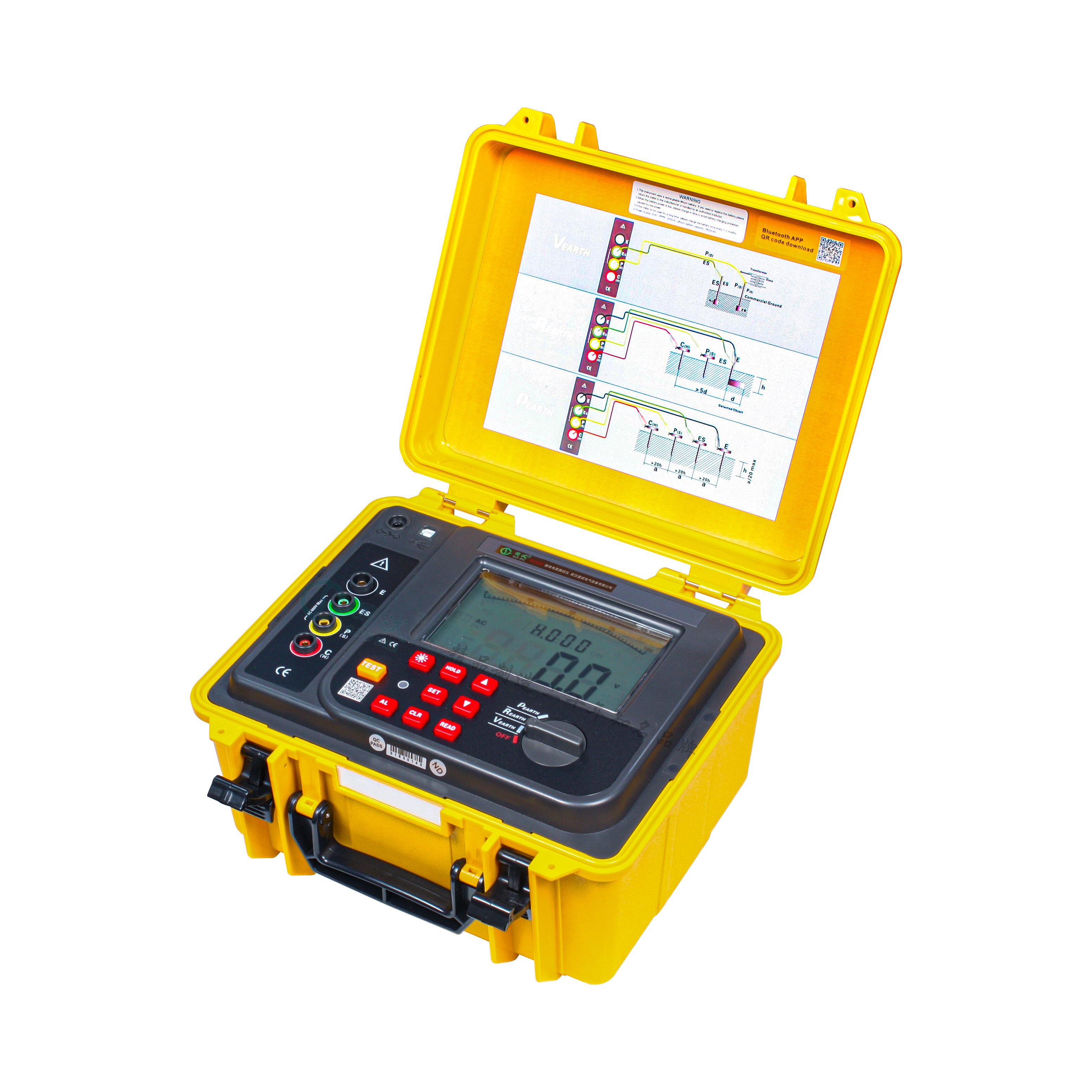

GS3000C 接地电阻测试仪专为现场测量接地电阻、土壤电阻率、接地电压而精心设计制造。仪器由主机、监控软件、测试线、辅助接地棒、通讯线等组成。主机超大LCD显示，白屏背光，棒图指示，一目了然。同时能存储300组数据，通过监控软件实现历史查询与在线实时监测功能，动态显示，告警指示，具有历史数据读取、查阅、保存、报表、打印等功能。
GS3000C 接地电阻测试仪别名：精密接地电阻测试仪、四线接地电阻测试仪、二三四线接地电阻测试仪、土壤电阻率测试仪等。
DL/T 845.2-2020《电阻测量装置通用技术条件 第2部分：工频接地电阻测试仪》
产品特征 Product Characteristics
1. 采用数字及微处理技术，精密4线法、3线法和简易2线法测量接地电阻，导入FFT(快速傅立叶变换)技术、AFC(自动频率控制)技术，自动识别干扰并选择测量频率，使干扰的影响最小化，提供更加准确的接地电阻值。
2. 具有独特的抗干扰能力和环境适应能力，重复测试一致性好，确保长年测量的高精度、高稳定性和高可靠性。
3. 仪表外壳采用防水保护箱，防撞、防摔、防水（防护等级IP65）坚固安全耐用
4. 仪表配有大容量可充电锂电池组，特别适合在户外工地使用。
5. 广泛应用于电力、电信、气象、建筑、防雷及工业电气设备等的接地电阻、土壤电阻率、接地电压测量。
产品参数 Product Parameters
1．基准条件和工作条件
影响量
基准条件
工作条件
备注
环境温度
23℃±1℃
-10℃～40℃
----
环境湿度
40%～60%
＜80%
----
仪表工作电压
DC 7.8V±0.1V
DC 7.8V±0.6V
----
辅助接地电阻值
＜100Ω
＜30kΩ
----
干扰电压
无
＜20V
----
干扰电流
无
＜2A
----
测R时电极间距
a＞5d
a＞5d
----
测ρ时电极间距
a＞20h
a＞20h
----
2．一般规格
功 能
二三四线测量接地电阻、土壤电阻率；接地电压测量
电 源
DC 7.4V 2600mAh 可充锂电池，电池充满约8.4V
量 程
接地电阻：0.00Ω～30.00kΩ
土壤电阻率：0.00Ωm～9000kΩm
接地电压：0V～600V
测量方式
精密4线、3线法测量、简易2线测量接地电阻
测量方法
接地电阻：额定电流变极法，测量电流20mA Max
土壤电阻率：四极法(温纳法)
对地电压：平均值整流(P(S)-ES接口间）
测试频率
128Hz/111Hz/105Hz/94Hz(AFC)
短路测试电流
AC 20mA max
开路测试电压
AC 40V max
测试电压波形
正弦波
电极间距范围
可设定1m～100m
换 档
接地电阻：0.00Ω～30.00kΩ全自动换档
土壤电阻率：0.00Ωm～9000kΩm全自动换档
背 光
可控白屏背光，适合昏暗场所使用
显示模式
4位超大LCD显示，白屏背光
测量指示
测量中LED闪烁，LCD倒计数,进度棒图指示
LCD尺寸
128mm×75mm
LCD显示域
124mm×67mm
仪表尺寸
高宽厚：280mm×260mm×160mm
标准测试线
4条：红色20m，黑色20m，黄色10m，绿色10m各1条
简易测试线
2条：红色1.6m，黑色1.6m各1条
辅助接地棒
4根：φ9mm×230mm（约935g）
测量时间
对地电压：约3次/秒
接地电阻、土壤电阻率：约15秒/次
测量次数
5000次以上(短路测试，测1次，停30秒再测)
线路电压
AC 600V以下测量
通讯接口
具有USB接口，软件监控，存储数据可以上传电脑，保存打印
通 讯 线
USB通讯线1条，长1.5m
数据存储
300组，显示“FULL”符号表示存储已满
数据保持
保持数据时“HOLD”符号指示
数据查阅
查阅数据时“READ”符号指示
溢出显示
超量程溢出时“OL”符号指示
干扰测试
自动识别干扰信号，干扰电压高于5V时“NOISE”符号指示
辅助接地测试
具有辅助接地电阻值测试功能，0.00KΩ～30kΩ(100R+rC<50kΩ，100R+rP<50kΩ)
报警功能
测量值超过报警设定值时，“嘟--嘟--嘟--”报警提示
自动关机
开机后10分钟，自动关机
电池电压
当电池电压降到约DC 7.2V±0.1V时，电池电压低符号“
”显示，提醒仪表需进行充电工作电流
待机: 约20mA(背光关闭)
开机开背光：约45mA(背光关闭25mA)
测量：约100mA(背光关闭)
质 量
仪表：约2306g(含电池)
总质量：约6.3kg（含附件）
工作温湿度
-10℃～40℃；80%rh以下
存放温湿度
-20℃～60℃；70%rh以下
过载保护
测量接地电阻：C(H)-E、P(S)-ES各端口间AC 280V/3秒
防护等级
IP65（合盖时）
绝缘电阻
20MΩ以上(电路与外壳之间500V)
耐 压
AC 3700V/rms(电路与外壳之间)
电磁特性
IEC61326(EMC)
适合安规
IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、污染等级2)；IEC61010-031；IEC61557-1(接地电阻)； IEC61557-5(土壤电阻率)；JJG 366-2004。
3．基准条件下基本误差 及性能指标
测量功能
测量范围
精 度
分辨力
接地电阻(R)
0.00Ω～30.00Ω
±2%rdg±3dgt
0.01Ω
30.0Ω～300.0Ω
±2%rdg±3dgt
0.1Ω
300Ω～3000Ω
±2%rdg±3dgt
1Ω
3.00kΩ～30.00kΩ
±4%rdg±3dgt
10Ω
土壤电阻率(ρ)
0.00Ωm～99.99Ωm
(ρ=2πaRa:1
m～100m；π=3.14)
0.01Ωm
100.0Ωm～999.9Ωm
0.1Ωm
1000Ωm～9999Ωm
1Ωm
土壤电阻率(ρ)
10.00kΩm～99.99kΩm
(ρ=2πaRa:1 m～100m；π=3.14)
10Ωm
100.0kΩm～999.9kΩm
100Ωm
1000kΩm～9000kΩm
1kΩm
接地电压
AC 0.0～600V
±2%rdg±3dgt
0.1V
注：1. rC max或rP max时的附加误差≤±3%rdg±5dgt。
(rC max：4kΩ+100R＜50kΩ；rP max：4kΩ+100R＜50kΩ)
-
5V干扰电压时的附加误差≤±5%rdg±5dgt。
警告：在仪器进行充电、连接电脑、或外部供电时，严禁进行电压测量。
配置清单 Configure The Manifest
仪表
1台
工具包
1件
辅助接地棒
4根
标准测试线
4条(红色20m；黑色20m；黄色10m；绿色10m)
简易测试线
2条(红色1.6m；黑色1.6m)
专用充电器
1个
USB通讯线
1条
用户手册/保修卡/合格证
1份
售后服务承诺 After Sales Service Commitment
1、严格按照合同要求，提供符合设计标准、质量合格的产品。
2、严格检查和控制原材料、原器件、配套件的进厂质量。
3、保证所供设备加工工艺完善、检测手段完备、产品不带缺陷出厂。
4、在开箱过程中如发现缺件及其他原因引起的零部件丢失，我方负责尽快免费补齐所缺零部件。
5、响应的时间：接到您反映的质量问题信息后，我们立即作出答复或者24小时内派出服务人员，尽快到达现场，做到用户对质量不满意，服务不停止。
6、售后服务：自购货之日起，在正常使用之中出现任何质量问题，我们将实行质保一年， 保修三年，终身维护。
-
GS3000C 接地电阻测试仪
