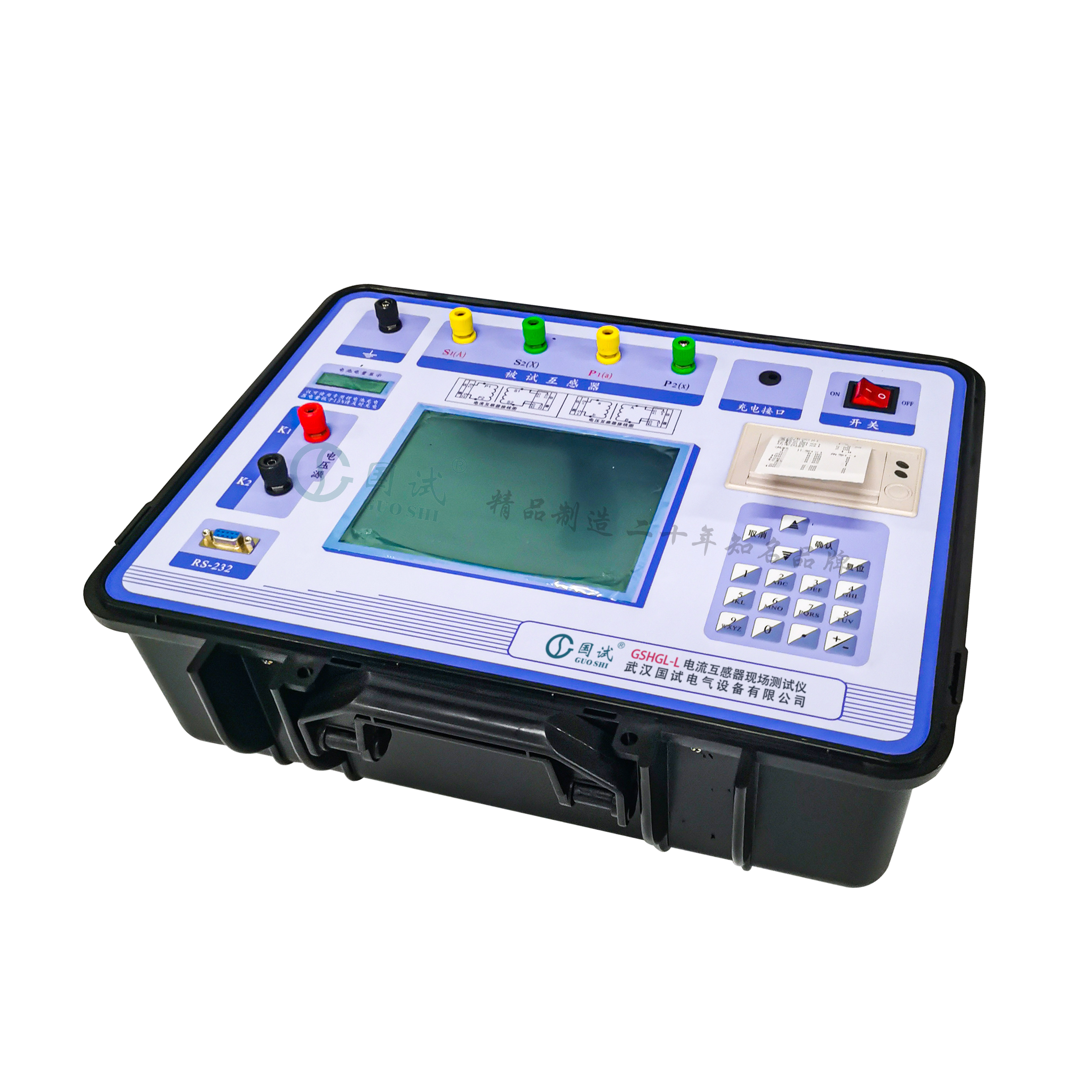

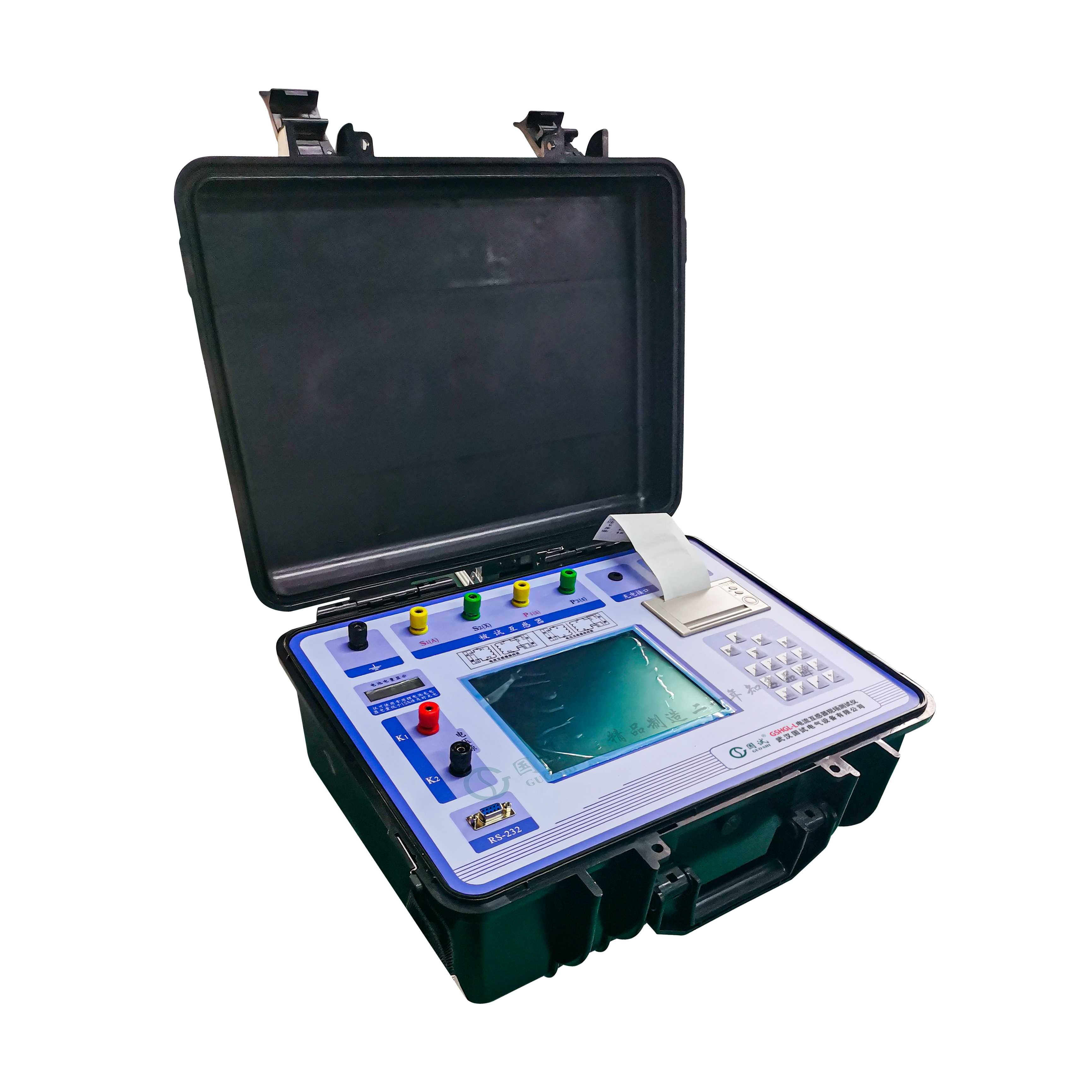

产品简介 Product Introduction

发电厂与变电站的高压电能计量装置，以及大量用户的电能计量装置，关系到发电、送电、供电及用户多方的利益。为保证计量准确，必须按照SD109《电能计量装置检验规程》和DL/T448-2000《电能计量装置技术管理规程》进行检验。

我公司的电流互感器现场校验仪是经过了大量市场调研，广泛的听取了用户的意见，深入进行理论研究后以高端测试技术，大规模电子线路设计以及符合国家相关规程研制出来的新一代电流互感器现场校验仪。它解决了现场检定电流互感器、电压互感器工作强度大、操作繁琐问题，同时该产品性能可靠、功能强大。

参考标准：SD109《电能计量装置检验规程》和DL/T448-2000《电能计量装置技术管理规程》

产品特征 Product Characteristics

1、 电流互感器现场校验仪具有递推法测量电流互感器误差功能，方便现场开展计量装置现场检定工作。

2、现场检定电流互感器无需标准电流互感器、升流器、负载箱、调压控制箱以及大电流导线，使用极为简单的测试接线和操作实现电流互感器的检定，极大的降低了工作强度和提高了工作效率，方便现场开展互感器现场检定工作。

3、电流互感器现场校验仪内部具有相当于被测电流互感器同变比的标准电压互感器，其准确度为0.05级，仪器内置有同样变比的标准电流互感器，其精度为0.05.能够准确的测量出被测电流互感器的变比和空载误差。然后结合阻抗与导纳的测试结果推算出互感器的误差。

4、采用接近工频的异频功率电源测试，防止现场工频电磁辐射和串联干扰。

5、测量范围宽，可以至5A/5A～31500A/5A或5A/1A～6300A/1A。

6、具有电流互感器变比极性、二次绕组内阻，直流电阻测试功能。

7、采用8寸1024×768高分辨率大屏幕彩色液晶触摸显示，具有人性化的界面及操作设计，使用触摸屏辅助操作，使操作变的更加方便、快捷。

8、采用精准的软件算法，测量数据的准确性进一步提高。

9、具有智能判断外接线状况，提示接线错误、变比、极性错误等。

10、自动对测试数据进行化整，并判断是否超差，超差数据提示，并且窗口右下角显示超差，对互感器的数据特性直观明了。

11、国内首创同时可以测试电压互感器的变比和极性功能。

12、仪器可以盲测互感器的变比，测试出结果后给出推算变比值。

13、直接出具现场检定结论，合格或超差，且内置打印机直接打印数据。

14、大规模存贮器可存储现场测试数据多达5000条。

15、设备支持RS232通讯口，USB通讯口，蓝牙通讯口，RJ45网口等各种接口来连接计算机打印数据证书。USB通讯口可以连接鼠标操作，蓝牙接口可以连接国网APP实现数据的上传下载，RJ45网口可以下发升级程序。

16、采用工程塑料模具机箱防震、防压，保障现场操作人员的安全和设备安全。

17、仪器内部带大容量锂电池，内置的电池充电时间大概是12-24个小时，充满后可以连续工作12个小时以上。

产品参数 Product Parameters

1、电流互感器误差测量部分

①整机准确度：被测电流互感器误差限值的1/3

②测试范围：5A/5A～31500A/5A或5A/1A～6300A/1A

注：二次电流为5A的电流互感器，通过等安匝测量方法变比可至31500A/5A。

其它末在表中出现的电流互感器变比的测试方法如下：

使用等安匝法测试电流互感器，例如：需测试1000A/5A的互感器，请您将仪器配套的测试线将被测电流互感器穿心两匝，然后仪器中电流互感器测试界面中的一次电流输为500A即可。此种测试方法不影响互感器测试数据的有效性。

同理其它变比使用以下处理方法：

③被测电流互感器工作范围： 1％～200％

④二次负荷：2.5VA～300VA 、COSφ＝0.1～1.0

⑤被检电流互感器准确度范围：1.0、0.5、0.5S、0.2及0.2S

⑥电阻、导纳测量误差≤5.0％

测量范围： R： 0.00Ω～20.0Ω

                  Y:  0.000mS～100.0mS

2、电压互感器校验仪部分变比测试范围：1KV-500kv

3、仪器消耗功率：20VA

4、仪器准确度等级：0.05S级

5、最大外形尺寸（cm）：L460´W375´H183

6、重量（kg）:10.0

售后服务承诺 After Sales Service Commitment

1、严格按照合同要求，提供符合设计标准、质量合格的产品。

2、严格检查和控制原材料、原器件、配套件的进厂质量。

3、保证所供设备加工工艺完善、检测手段完备、产品不带缺陷出厂。

4、在开箱过程中如发现缺件及其他原因引起的零部件丢失，我方负责尽快免费补齐所缺零部件。

5、响应的时间：接到您反映的质量问题信息后，我们立即作出答复或者24小时内派出服务人员，尽快到达现场，做到用户对质量不满意，服务不停止。

6、售后服务：自购货之日起，在正常使用之中出现任何质量问题，我们将实行质保一年， 保修三年，终身维护。
