11.GSJMD-IIISF6密度继电器校验仪

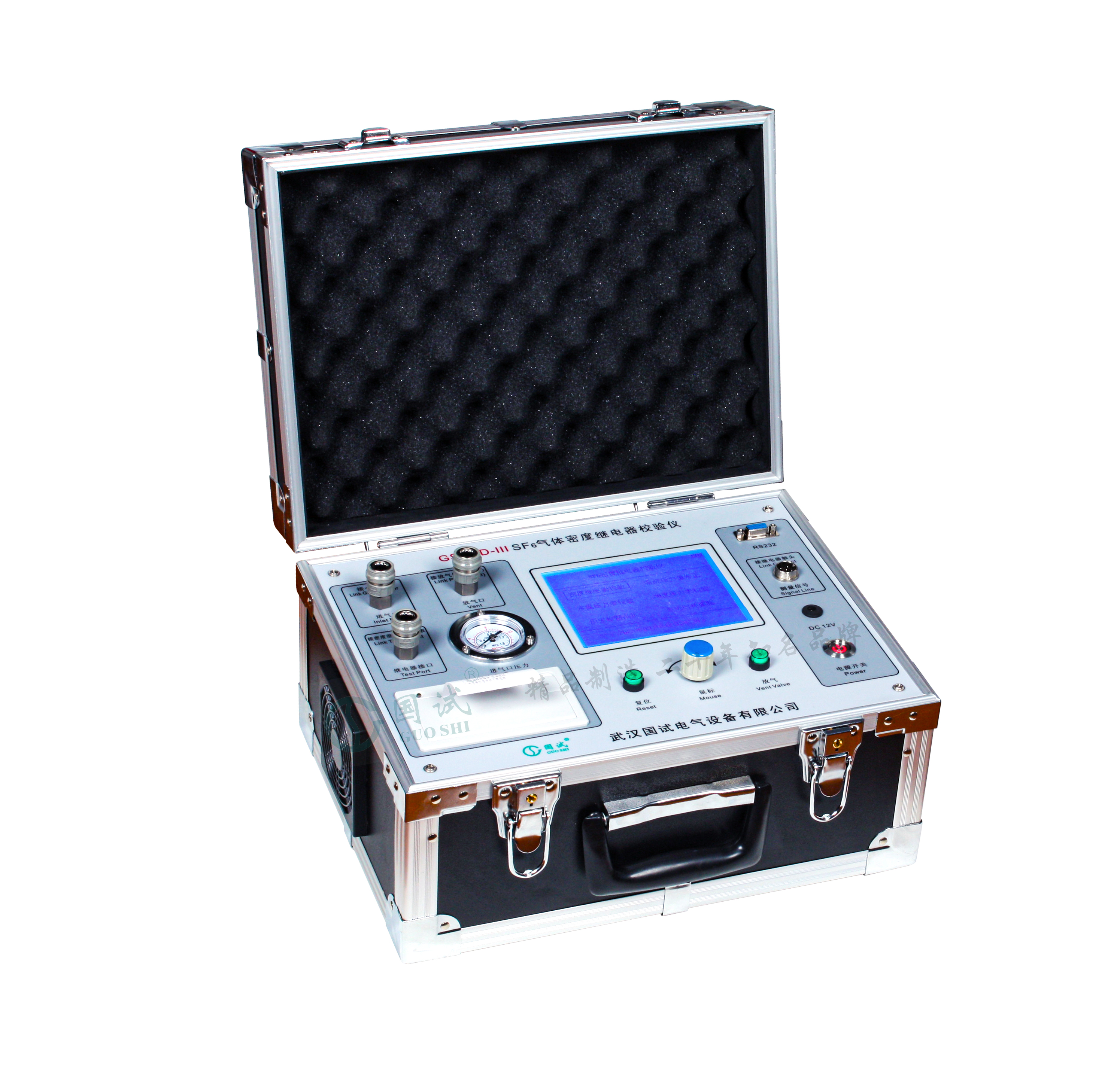

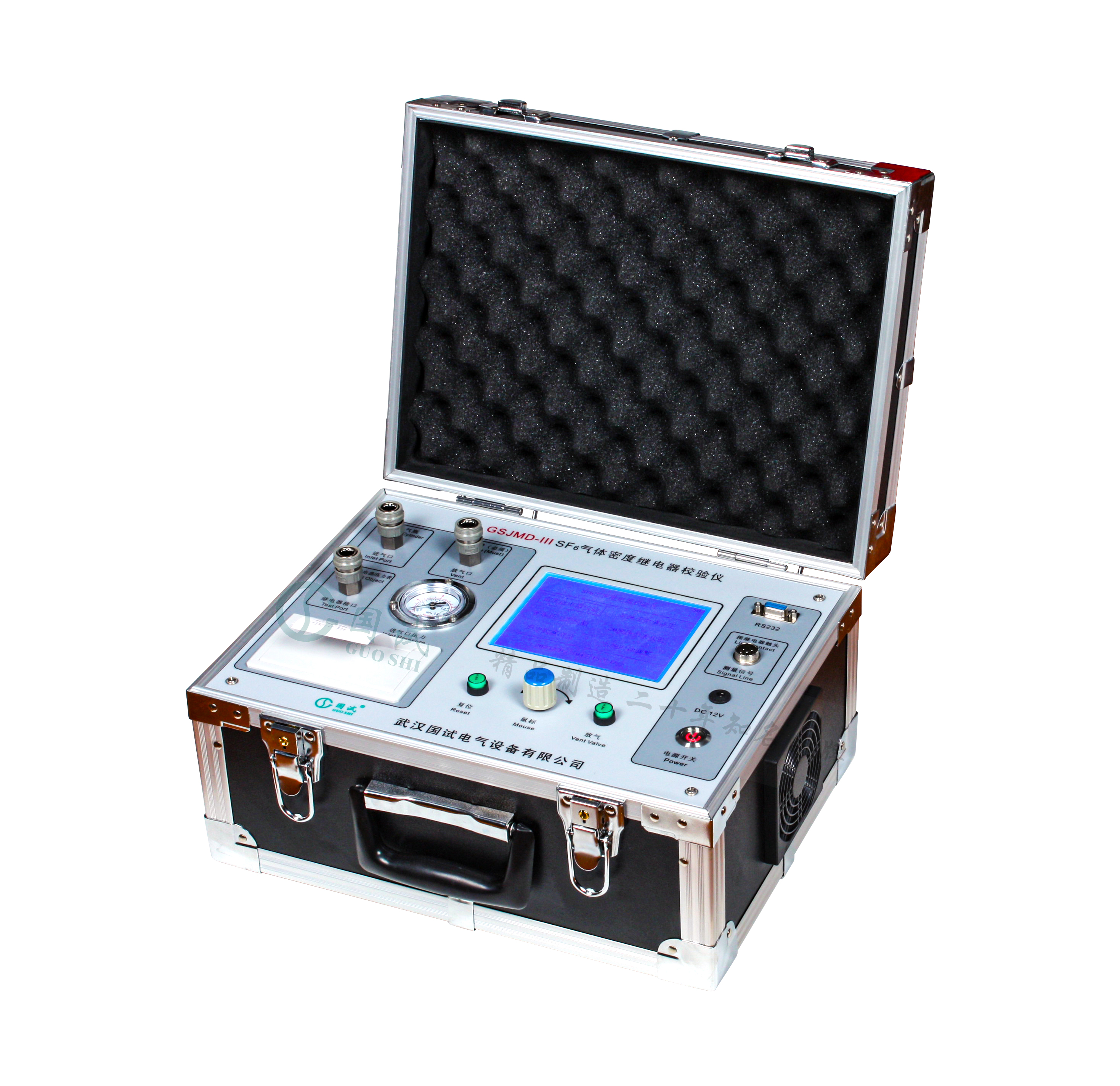

  • GSJMD-III  SF6密度继电器校验仪



    产品简介 Product Introduction




    密度继电器校验的必要性

    SF6开关是电力系统广泛使用的高压电器。SF6开关的可靠运行已成为供电部门最关心的问题之一。SF6密度继电器是用来监测运行中SF6开关内部SF6气体密度变化的重要部件,其性能的好坏直接影响到SF6开关的运行安全。现场运行的SF6气体密度继电器因不常动作,经过一段时期后,时常出现动作不灵活、触点接触不良等现象,有的还会出现密度继电器温度补偿性能变差,当环境温度突变时常导致SF6密度继电器误动作。因此DL/T596-1996《电力设备预防性试验规程》规定:各SF6开关使用单位应定期对SF6气体密度继电器进行校验。从实际运行情况看,对现场运行中的SF6密度继电器、压力表进行定期校验也是非常必要的。

    密度继电器校验基本原理

    密闭容器中的气体压力随温度的变化而变化,为了便于统计和比较,通常把20℃标况的SF6气体的相对压力值作为标准值。在现场检测时,测量所得的SF6压力值均要换算到其对应20℃标况的等效压力值,从而判断密度继电器的性能。

    SF6密度继电器校验过程如下:

    在环境温度下,当SF6密度继电器内部压力为零压力时,给SF6密度继电器一定的速度缓慢充气升压,当SF6密度继电器的闭锁继电器动作时,记录当前的环境温度下的压力值,并换算成20℃时的等效压力值,这个20℃时的等效压力值就是SF6密度继电器的闭锁回复值。继续给SF6密度继电器以一定的速度缓慢充气升压,当密度继电器的报警继电器动作时,记录当前的环境温度下的压力值,并换算成20℃时的等效压力值,这个20℃时的等效压力值就是SF6密度继电器的报警回复值。

    在环境温度下,当SF6密度继电器内压力大于报警回复值时,以一定的速度缓慢放气降压,当SF6密度继电器的报警继电器动作时,记录当前环境温度下的压力值,并换算成20℃时的等效压力值,这个20℃时的等效压力值就是SF6密度继电器的报警值。继续给SF6密度继电器以一定的速度缓慢放气降压,当SF6密度继电器的闭锁继电器动作时,记录当前的环境温度下的压力值,并换算成20℃时的等效压力值,这个20℃时的等效压力值就是SF6密度继电器的闭锁值。



    产品特征 Product Characteristics




    1、密度继电器校验仪采用高性能单片机进行检测与控制,集成程度高。机电一体化设计,精度高,重复性好,可靠性高。

    2、配置了单色液晶屏和旋转开关,操作简单、界面美观,所有参数及状态一目了然。

    3、自动完成压力测量和20℃值转换,从而完成了压力、温度间的动态自动补偿。并显示被测环境温度下的压力、20℃温度下的压力、环境温度等。彻底解决了SF6气体密度继电器现场校验难的问题。

    4、所有测试过程由单片机控制自动完成,不用人工干预。

    5、汉字报表式打印测试结果,并对试验结果自动计算平均值,生成简单报表。

    6、能同时存储32*396页试验结果,并具有断电数据保存功能,可随时查询和打印历史测试结果。

    7、校验过程中无需恒温室,可以在任意有效温度范围内对SF6气体密度继电器、压力表进行校验。

    8、配有多种型号过渡接头,大多数型号开关的密度继电器不用拆卸即可进行现场校验。

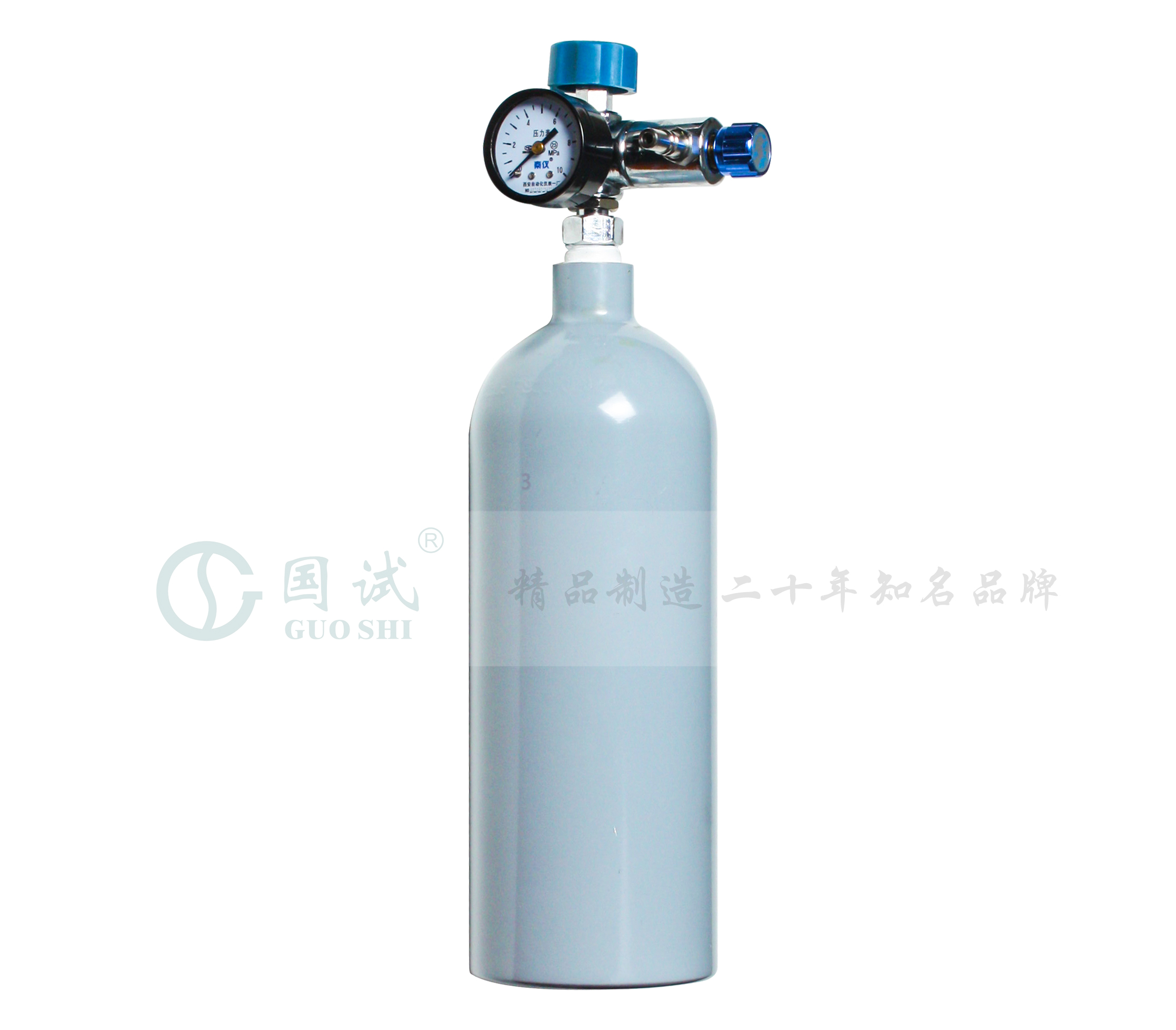

    9、检测过程中可以用其他干燥无腐蚀性气体代替SF6气体,耗气少。

    10、除密度继电器校验功能外,本仪器还具有20℃压力表校验和常温压力表校验功能。

    11、具有在线修改系统时钟的功能。

    12、具有在线修改系统压力功能。

    13、核心元器件采用进口元件,性能可靠,精度高。

    14、最多能同时测试一组报警信号和二组闭锁信号。

    15、本产品为便携式工具,使用方便可靠,是SF6密度继电器和压力表现场校验的必备设备。

    16、带数据上传功能,方便测试记录的提取和打印。



    产品参数 Product Parameters




    1、工作电压:AC220V50Hz;仪器功率:55W

    2、仪器精度:0.2

    3、检测对象:

    SF6密度继电器:单报警、单闭锁、单报警单闭锁、单报警双闭锁

    常温气体压力表:01MPa任意压力点校验

    20度气体压力表:01MPa任意压力点校验

    4、测量压力范围:01MPa;压力分辨率:0.001MPa

    校验压力范围:20度时标准压力  01MPa

    温度显示范围;-50~100℃;温度分辨率:0.1°C

    仪器工作温度:-10℃~60℃;湿度:£90%RH

    7、显示方式:320X240图形点阵5.7寸单色液晶屏

    8、操作方式:一键飞梭(旋转鼠标)

    9、气体快锁接头:全部采用进口原装器件

    10、打印机型:高速热敏打印机

    11、存储容量:可同时存储32*396页试验结果

    12SF6气体密度显示方式:被测环境下的压力、20℃时的等效压力。

    13、外形尺寸:主机:440×350×250(mm)

             附件箱:400×370×200(mm)

    14、仪器重量:主机:5Kg

             附件箱:8Kg



    产品证书 Product Certificate




    本公司产品严格按照国家标准及行业规程生产,通过国家各省级、市级电力研究所、计量中心及电力权威部门的检测,全面通过ISO9001国际质量管理体系认证、中华人民共和国制造计量器具许可证。



    说明书下载 Manual Download




    欢迎您了解并获取本产品技术资料,点击即可下载 :说明书下载

    若需要进行技术交流,欢迎您拔打全国统一咨询热线:400-027-9929
