    产品简介 Product Introduction




    本产品将SF6湿度测试、SF6纯度测试、SF6分解产物测试仪集为一体,将原来要用两台仪器才能实现的功能,集中在一台仪器上。一次现场测量,即可以完成两项指标检测,大大节省设备中的气体。同时也减少了用户的工作量,极大的提高了工作效率。

    参考标准:DL/T 1985-2019《六氟化硫混合绝缘气体混气比检测方法》
                           DL/T 506-2018《六氟化硫电气设备中绝缘气体湿度测量方法》
                           DL/T 941-2021《运行中变压器用六氟化硫质量标准》



    产品特征 Product Characteristics




    ●  长寿命探测组件

    ●  综合多种测量手段,满足不同的测量要求

    ●  内置气体过滤器,稳压阀

    ●  超大液晶显示,中英文菜单,易于操作

    ●  用户可现场执行校准,从而保证现场的可靠使用

    ●  触摸屏操作,简单易用

    ●  各种数据同步显示

    ●  大容量数据存储



    测试原理

    分解产物的测量全采用电化学感器原理。电化学传感器通过与被测气体发生反应并产生与气体浓度成正比的电信号来工作。根据这一原理,分解产物传感器采用进口SF6专用的传感器。

    湿度测量采用阻容法,它是利用吸湿物质的电学参数随湿度变化的原理借以进行湿度测量。根据这一原理,湿度传感器采用维萨拉公司DRYCAP®传感器。该湿度传感器用于工业湿度测量已有近60年的历史。高品质的DRYCAP®与智能化电子部件的完美结合,使湿度测度仪表成功应用于各种极端恶劣的工业环境中。维萨拉公司为全世界提供湿度测量领域中先进的技术。DRYCAP®传感器在全量程测量精确可靠,并具有卓越的长期稳定性,它不受灰尘粒子和大多数化学物污染的影响,极适合工业环境的使用。



    产品参数 Product Parameters






    (1)测量范围

    ①湿度:露点-80℃~+20℃(支持ppmv等参数)

    ②SF6分解产物:

    SO2: 0~200ppm;

    H2S: 0~200ppm;
              CO: 0~1000ppm;

    HF: 0~10ppm。(选配)

    ③SF6纯度:0~100%SF6(重量比)。



    (2)测量精度

    ①露点精度:±0.5℃(当露点温度低于0℃,传感器输出为霜点);

    ②SF6分解产物:0.1ppm;

    ③SF6纯度:±0.5%,与流量无关。



    (3)响应时间

    ①SF6分解产物:10~15秒;

    ②SF6纯度:30秒。

    (4)其他参数

    进气压力:≤1.0Mpa;

    环境温度:-20~55℃;

    环境湿度:≤90%RH;

    充电电压:220VAC±10% 50Hz;

    使用时间:电池可连续工作数小时以上;

    耗 气 量:200~400mL/min;

    存储容量:60条;

    尺  寸:300×400×150;

    重  量:5.5Kg;

    操作方式:触摸按键输入;

    通讯接口:RS232或USB与上位机通讯;

    打印方式:热敏汉字报表式打印。


    配置清单 Configure The Manifest




    物 品 名 称

    数 量

    单 位

    GSFLZ-2000 六氟化硫气体综合分析仪主机

    1

    铝合金包装箱

    1

    转接头

    1

    JQ04型进气管道

    1

    CQ02型出气管道

    1

    DY03电源线

    1

    TX02  USB数据线

    1

    使用说明书

    1

    保修卡

    1

    合格证

    1



    售后服务承诺 After Sales Service Commitment




    1、严格按照合同要求,提供符合设计标准、质量合格的产品。

    2、严格检查和控制原材料、原器件、配套件的进厂质量。

    3、保证所供设备加工工艺完善、检测手段完备、产品不带缺陷出厂。

    4、在开箱过程中如发现缺件及其他原因引起的零部件丢失,我方负责尽快免费补齐所缺零部件。

    5、响应的时间:接到您反映的质量问题信息后,我们立即作出答复或者24小时内派出服务人员,尽快到达现场,做到用户对质量不满意,服务不停止。

    6、售后服务:自购货之日起,在正常使用之中出现任何质量问题,我们将实行质保一年, 保修三年,终身维护。



网站首页    SF6测试仪器    GSFLZ-2000 六氟化硫气体综合分析仪
浏览量:1000
收藏

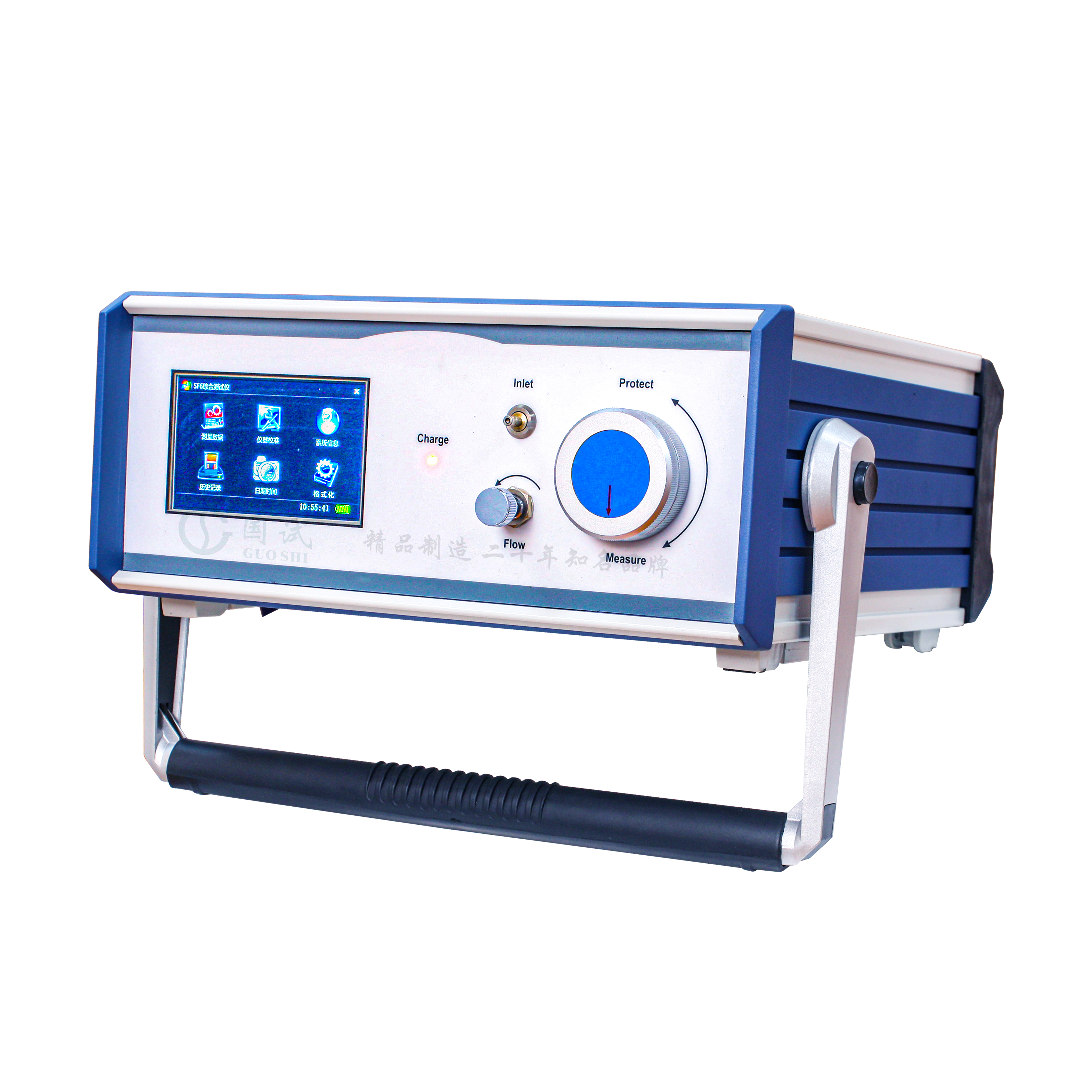

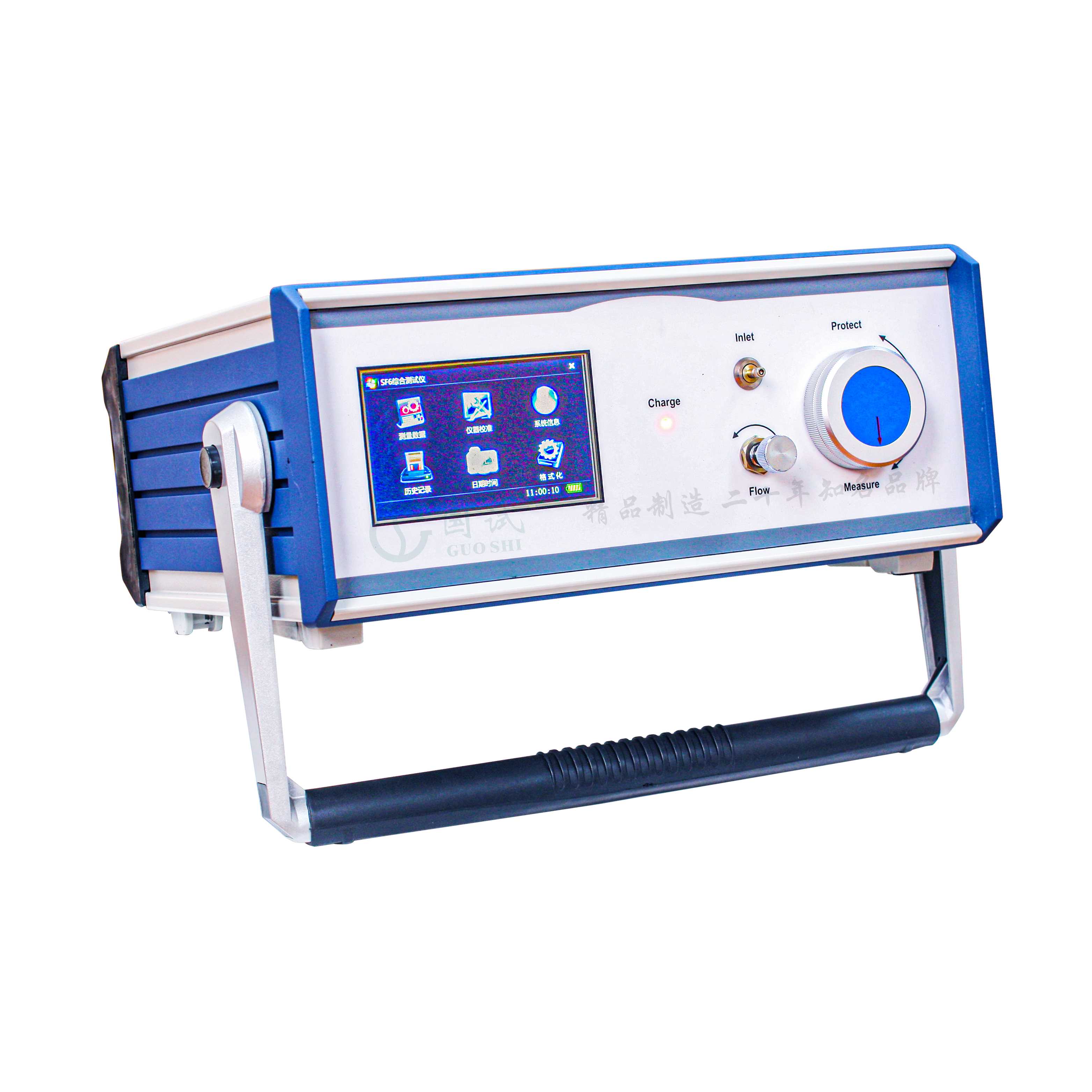

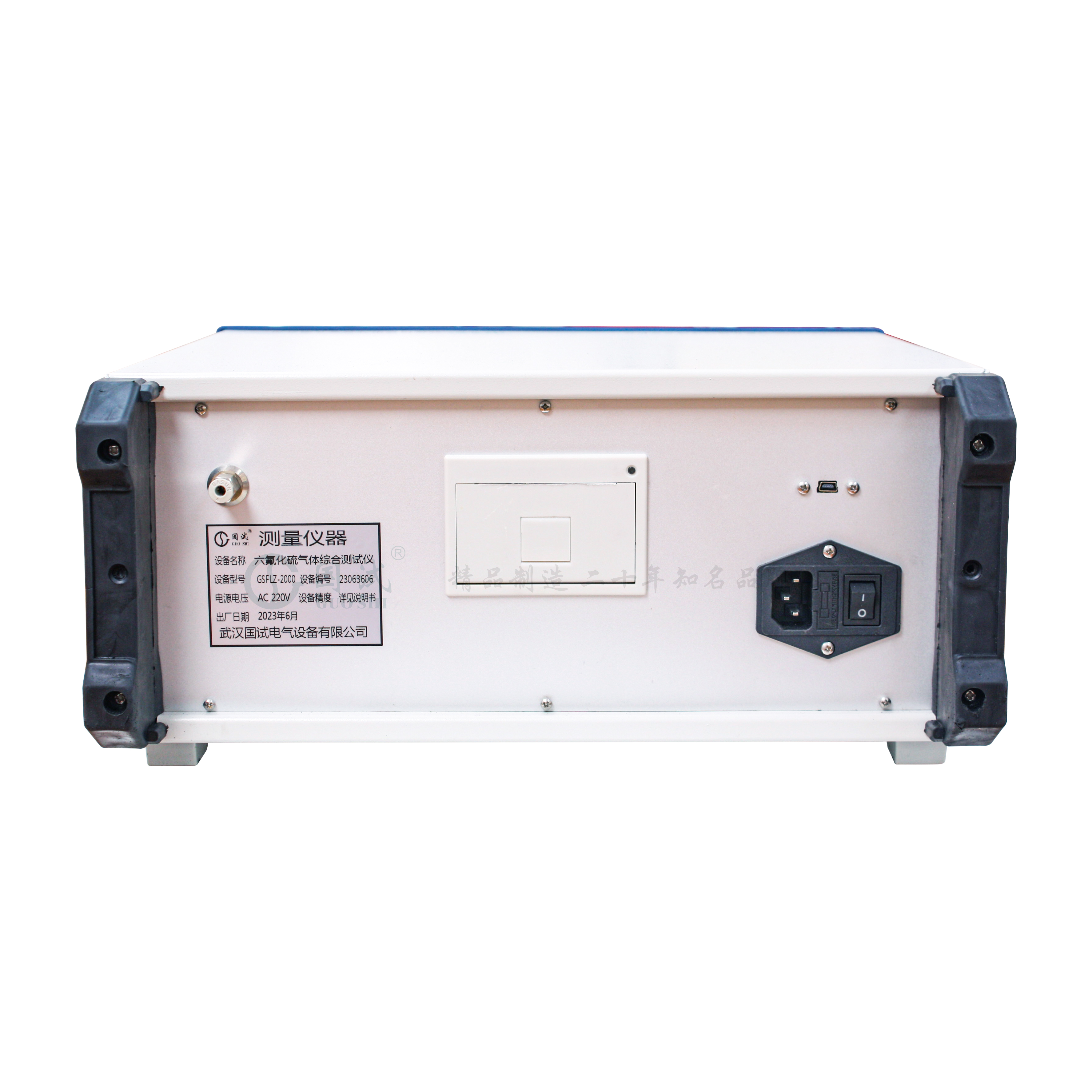

GSFLZ-2000 六氟化硫气体综合分析仪
