    产品概述 Product Overview




    油介质损耗测试仪依据GB/T5654-2007《液体绝缘材料 相对电容率、介质损耗因数和直流电阻率的测量》设计制造。用于绝缘油等液体绝缘介质的介质损耗因数和直流电阻率的测量。一体化结构。内部集成了介损油杯、温控仪、温度传感器、介损测试电桥、交流试验电源、标准电容器、高阻计、直流高压源等主要部件。仪器内部采用全数字技术,全部智能自动化测量,配备了大屏幕5.7寸TFT纯彩液晶触控显示器,全中文菜单,测试结果可以自动存储并打印输出,操作人员不需专业培训就能熟练使用。

    参考标准:GB/T5654-2007《液体绝缘材料 相对电容率、介质损耗因数和直流电阻率的测量》



    产品特点 Product Features




     (1)油杯采用符合国标GB/T5654-2007的三电极式结构,极间间距2mm,可消除杂散电容及泻漏对介损测试结果的影响。

     (2)仪器采用中频感应加热,PID控温算法。该加热方式具备油杯与加热体非接触、加热均匀、速度快、控制方便等优点,使温度严格控制在预设温度误差范围以内。

     (3)内部标准电容器为SF6 充气三点极式电容,该电容的介损及电容量不受环境温度、湿度等影响,使仪器精度在长时间使用后仍然得到保证。

     (4)完善的保护功能。当有过压、过流、高压短路时,仪器能迅速切断高压,并发出警告信息。当温度传感器失效或没有连接时,发出警告信息。在中频感应加热炉内设有限温继电器,当温度超过120度时,继电器释放,加热停止。

     (5)试验参数设置方便。温度设置范围40~120℃,交流电压设置范围200~2200V,直流电压设置范围0~500V。

    (6)采用大屏幕TFT纯彩液晶触控显示器,显示清晰。只需简单设置,仪器即可自动进行测试。并自动存储和打印测试结果。

    (7)自带实时时钟,测试日期、时间可随测试结果保存、显示、打印。

    (8)空电极杯校准功能。测量空电极杯的电容量和介质损耗因数,以判断空电极杯的清洗和装配状况。校准数据自动保存,以利于相对电容率和直流电阻率的精确计算。

    (9)仪器以RAM9平台为核心,测试精度高、速度快。



    产品参数 Product Parameters




    • 01.电 源 电 压: AC 220V±10%

      02.电 源 频 率: 50Hz/60Hz ±1%

      03.测 量 范 围: 电容量 5pF~200pF

                            相对电容率   1.000~30.000

                            介质损耗因数 0.00001~100

      04.直流电阻率   2.5 MΩm~20 TΩm

    • 05.测 量 精 度: 相对电容率   ±(1~10)%读数

                            介质损耗因数 ±(5%读数±0.0002)

                            直流电阻率   ±10%读数

      06.分  辨   率: 电容量       0.01pF

                           相对电容率   0.001

                           介质损耗因数 0.00001

      07.测  温 范 围: 40~120℃

      08.温度测量误差:±0.5℃

      09.交流实验电压:200~2200V  连续可调,频率50Hz

      10.直流试验电压:0~500V     连续可调

      11.功      耗:     500W

      12.外  型 尺 寸: 460mm× 370mm×330mm

      13.总   重   量:  25Kg



    配置清单 Configure The Manifest




    序号

    名称

    数量

    1

    主机

    1台

    2

    装箱单

    1张

    3

    产品合格证

    1张

    4

    检验报告书

    1份

    5

    使用说明书

    1份

    6

    10A三芯电源线

    1条

    7

    4A保险管

    2个

    8

    电极杯

    1个

    9

    电极杯架

    1个

    10

    50ml量杯

    1个

    11

    打印纸

    2卷





    售后服务承诺 After Sales Service Commitment




    1、严格按照合同要求,提供符合设计标准、质量合格的产品。

    2、严格检查和控制原材料、原器件、配套件的进厂质量。

    3、保证所供设备加工工艺完善、检测手段完备、产品不带缺陷出厂。

    4、在开箱过程中如发现缺件及其他原因引起的零部件丢失,我方负责尽快免费补齐所缺零部件。

    5、响应的时间:接到您反映的质量问题信息后,我们立即作出答复或者24小时内派出服务人员,尽快到达现场,做到用户对质量不满意,服务不停止。

    6、售后服务:自购货之日起,在正常使用之中出现任何质量问题,我们将实行质保一年, 保修三年,终身维护。



网站首页    油化分析仪器    GSYJS-V 全自动油介质损耗测试仪
浏览量:1000
收藏

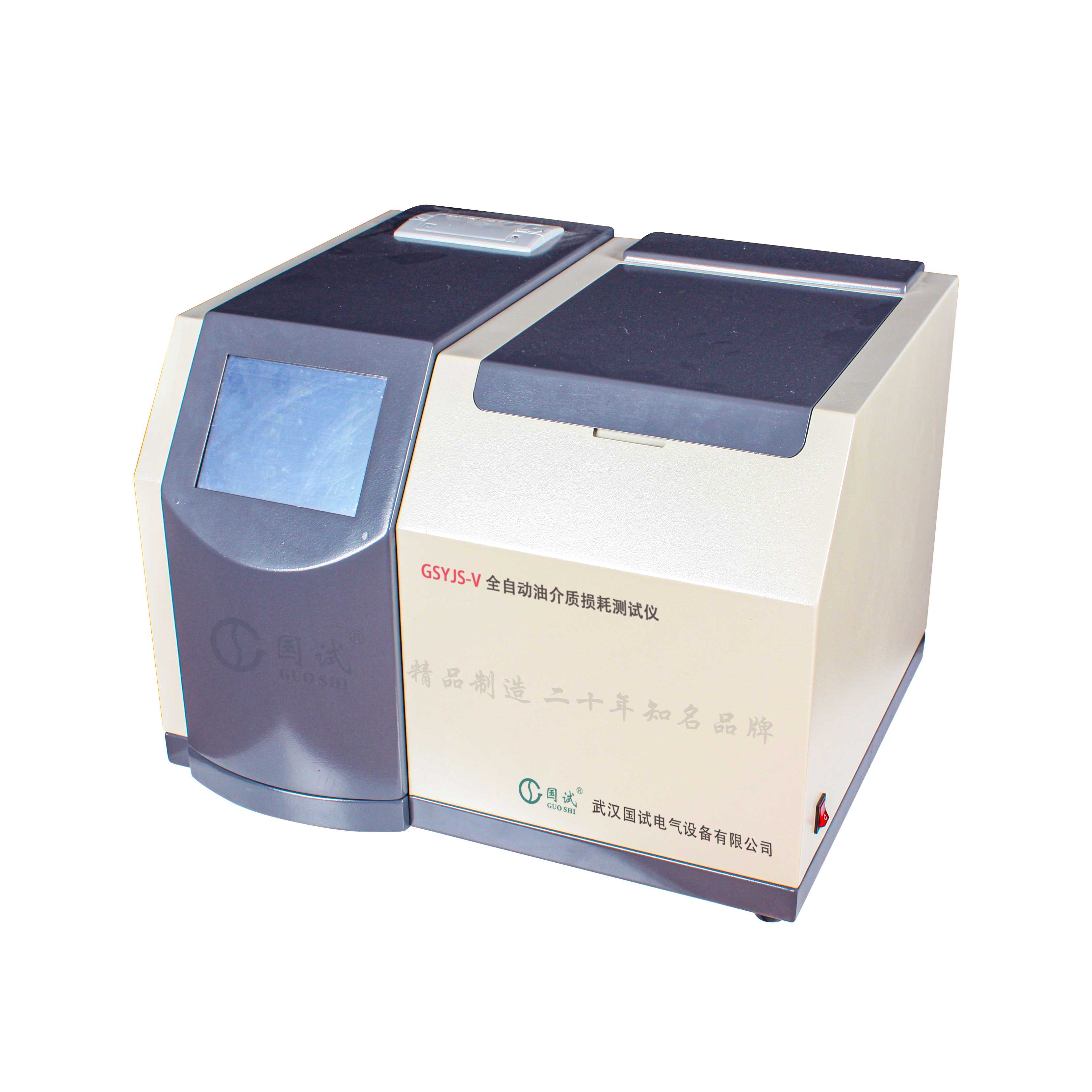

GSYJS-V 全自动油介质损耗测试仪

全自动油介质损耗测试仪是一种按照电力行业标准《电力设备预防性实验规程》的要求,由武汉国试电气设备有限公司研制成的用于测量变压器以及其它电力设备中的绝缘油介质损耗的智能仪器。
