    产品简介 Product Introduction




    DL/T 724-2000《电力系统用蓄电池直流电源装置运行与维护技术规程》第5.3条中,GB/T19826-2005《电力工程直流电源设备通用技术条件和安全要求》第5.2条中及6.3条中,对充电装置的稳压精度、稳流精度、纹波系数、充电机效率、蓄电池容量等技术指标及试验方法有明确的规定及技术要求。试验内容主要是通过调压装置(如变压器)将充电机交流输入电压在额定电压±10%内变化,通过负载调整装置(如放电电阻),使充电机的直流输出电压及输出电流在规定范围内变化(电压调整范围为额定值的90%115%,电流调整范围为额定值的0100%),在调整范围内测量电压、电流及纹波值,通过计算,得到充电机的稳压精度、稳流精度及纹波系数、充电机效率、蓄电池容量等。

    直流电源综合测试仪是根据国家关于直流电源运行和维护规程的相关要求而派生的一个产品,主要包含稳压精度测量、稳流精度测量、纹波系数测量和电池放电等功能,同时配备直流电源综合测试仪数据分析软件,对上传至计算机的测量数据进行各种分析。

    参考标准:GB/T 19826-2014《电力工程直流电源设备通用技术条件及安全要求



    产品特征 Product Characteristics




    1、使用ARMDSP以及16M字节的FLASH存储器;

    2、仪表使用触摸屏,使操作更简单、方便

    3、可保存、回显测量数据或将其上传到PC机进行分析;

    4、模块化结构,设计合理,运行可靠。

    5、中文菜单操作,简单易学。

    6、可使用USB盘更新仪表软件;

    7、在PC机上用直流电源综合测试仪数据分析软件对测量数据进行详细分析。

    8、采用大屏幕液晶屏显示,全汉化界面,人机对话方式操作,使用简便。

    9、全自动测试:仅需依据充电机技术指标设置相关测试参数,装置就可全自动完成交流电压调整、加载负载电阻、参数测试、自动记录测试值并停止测试等功能。

    10、可自动在线实时检测、记录单节或整组电池的电压。

    11、完备的通讯功能,具有RS232通讯接口与USB接口。数据传入计算机,进行入库管理,可进行长期的历史数据保存和分析;利用优盘传递数据,随时测试随时保存、编辑、打印。

    12、强大的数据处理功能:可对电池的多项测量结果、曲线显示、生成报表,并进行综合计算分析,准确判别。

    13、具有自动测试保护功能:当在测试过程当中,检测到整组或者单体电池异常时,则自动终止测试,防止对电池造成过放电,完全避免对设备造成冲击;也可根据需要人为终止正在进行的测试过程。

    14、采用三相自动数控调压器:输出精度高、功率大,电压稳定度高,单机电流达20A

    15、模块化组合结构:采用模块化组合结构,体积小、重量轻,方便车载运输及在各变电站移动检测。



    产品参数 Product Parameters




    三相调压装置与放电测量负载分开。

    三相调压装置功率:15KVA,额定电流:50A

    环境温度:    -20+55

    放电测量负载:

    工作电源: AC220V±15%       频率  50HZ

    额定放电电流:≤50A(电流可定做)

    直流电压Vdc0280V  ±0.5

    纹波电压Vpp010V  ±0.5

    直流电流测量:050A  ±1

    放电电流:050A

    内存容量:128MFLASH

    显示屏: 320×240 彩色图形LCD + 触摸屏

    通讯接口:USB

    外形尺寸及重量:主装置体积:500×360×420(mm)

    主装置重量:15Kg
    调压装置体积:260×350×600(mm)

    调压装置重量:18Kg

    适用电压等级:110V220V48V系统,电流200A,订货注明)



    配置清单 Configure The Manifest




    序号

    品   名

    数量

    1

    主机

    1

    2

    放电电缆(红)

    1

    3

    放电电缆(黑)

    1

    4

    电压测试线
    (带红黑夹子各1)

    1

    5

    电源线

    1

    6

    接地线

    1

    7

    U盘

    1

    8

    铝合金箱

    1

    9

    仪表包

    1

    10

    说明书

    1

    11

    合格证

    1

    12

    天线

    1

    13

    无线数据
    采集盒

    N

    14

    7芯电压采集线

    2N

    15

    3芯电压采集线

    2N

    16

    红色鳄鱼夹

    12N+2

    17

    黑色鳄鱼夹

    2N

    18

    调压器

    1

    19

    三相输入线

    1

    20

    三相输出线

    1

    21

    调压器控制线

    1


    售后服务承诺 After Sales Service Commitment




    1、严格按照合同要求,提供符合设计标准、质量合格的产品。

    2、严格检查和控制原材料、原器件、配套件的进厂质量。

    3、保证所供设备加工工艺完善、检测手段完备、产品不带缺陷出厂。

    4、在开箱过程中如发现缺件及其他原因引起的零部件丢失,我方负责尽快免费补齐所缺零部件。

    5、响应的时间:接到您反映的质量问题信息后,我们立即作出答复或者24小时内派出服务人员,尽快到达现场,做到用户对质量不满意,服务不停止。

    6、售后的服务:自购货之日起,在正常使用之中出现任何质量问题,我们将实行质保一年, 保修三年,终身维护。





网站首页    蓄电池及直流系统检测    GSZDZ-8800直流电源综合测试仪
浏览量:1000
收藏

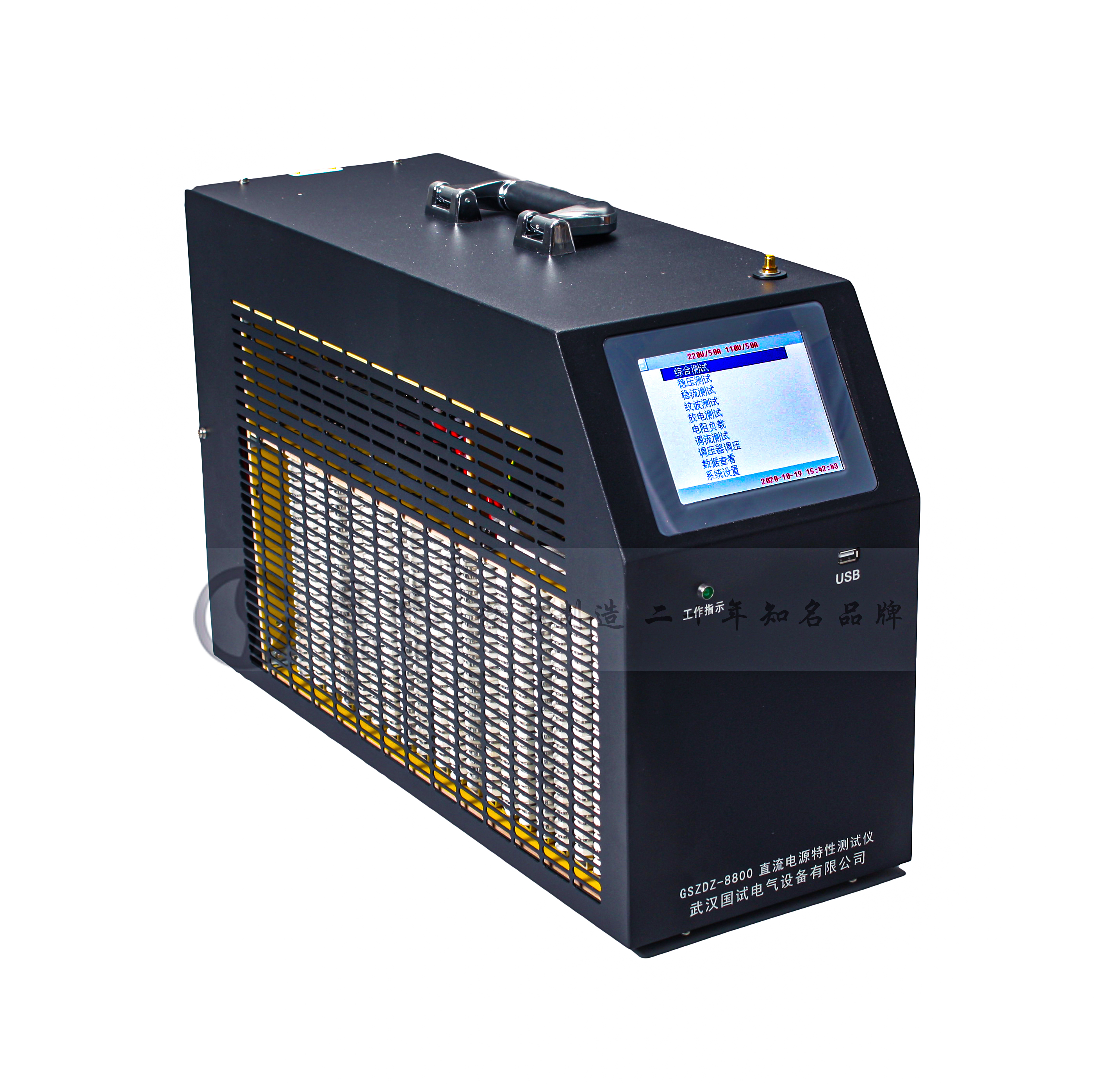

GSZDZ-8800直流电源综合测试仪

参考标准:GB/T19826-2005
用于稳压精度测量、稳流精度测量、纹波系数测量和电池放电等功能,同时配备直流电源综合测试仪数据分析软件,对上传至计算机的测量数据进行各种分析。
可全自动完成交流电压调整、加载负载电阻、参数测试、自动记录测试值并停止测试等功能。可自动在线实时检测、记录单节或整组电池的电压。
