  • GSJFB系列无局放试验变压器 总体介绍



    产品概述 Product Overview




    GSJFB系列无局放试验变压器主要用于检验各种电气设备和绝缘材料、绝缘部件等在工频高电压作用下的绝缘水平,可作为变压器、互感器、高压开关和电缆等试品的局部放电测量和外施耐压的试验设备。广泛应用于电气设备的生产厂家、电力部门、科研单位和高等院校等。



    产品特点 Product Features

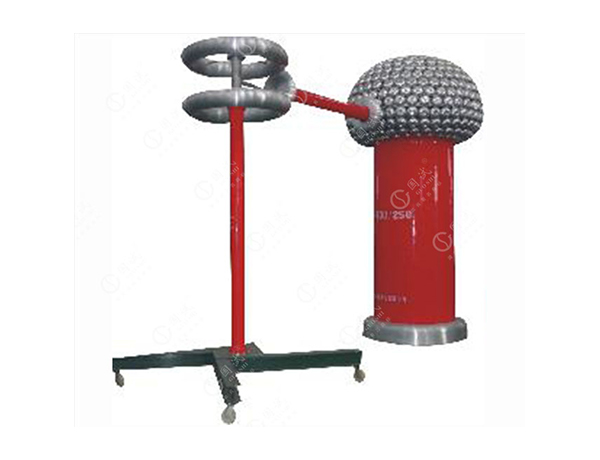

    绝缘筒式无局放试验变压器由安装在绝缘筒外壳内的器身、绝缘油,上下电极,底座等组成。

    铁心为口字形结构,采用低损耗冷轧硅钢片叠装。铁心芯柱由内向外依次套装平衡绕组、低压绕组、测量绕组和高压绕组等,高压绕组为分级绝缘的结构,运行时高压绕组的末端接地,器身置于绝缘筒内,绝缘筒内充满供绝缘和散热用的变压器油,绕组的绝缘结构采用绝缘包扎新工艺,具有结构紧凑,性能优良,可靠性高等特点。



    产品参数 Product Parameters


    1.

    1、额定容量:50kVA

    2、额定输入电压:0.38kV   额定输入电流:131.58A

    3、额定输出电压:100kV    额定输出电流:0.5A

    4、测量端额定电压:100V

    5、联结组:II0

    6、冷却方式:ONAN

    7、运行时间: 100%UN,IN   60min

                       70%UN,IN      连续运行

    8、相数:单相

    9、频率:50Hz

    10、在额定电压下的局部放电量≤2pC

    11、波形畸变率:≤5%

    12、阻抗电压:≤8%

    13、产品结构:环氧玻璃丝绕制绝缘外壳

    试验变压器的规格

    序号



    型  号

    额定电压

    kV

    额定容量

    kVA

    外形尺寸

    Ø×H  mm

    重量

    kg

    1

    GSJFB-5/50

    50

    5

    450×680

    105

    2

    GSJFB-5/60

    60

    5

    450×680

    105

    3

    GSJFB-10/100

    100

    10

    630×780

    210

    4

    GSJFB-50/100

    100

    50

    840×960

    400

    5

    GSJFB-10/120

    120

    10

    630×860

    215

    6

    GSJFB-12/120

    120

    12

    630×980

    237

    7

    GSJFB-15/150

    150

    15

    700×1200

    385

    8

    GSJFB-30/150

    150

    30

    920×1650

    450

    9

    GSJFB-50/150

    150

    50

    750×1280

    520

    10

    GSJFB-150/150

    150

    150

    1500×1760

    1200

    11

    GSJFB-50/250

    250

    50

    1200×2230

    1160

    12

    GSJFB-75/250

    250

    75

    1450×2450

    1890

    13

    GSJFB-100/250

    250

    100

    1200×2400

    2150

    14

    GSJFB-125/250

    250

    125

    1300×2400

    2260

    15

    GSJFB-250/250

    250

    250

    1800×3200

    3200

    16

    GSJFB-150/300

    300

    150

    1700×2900

    2300

    17

    GSJFB-300/300

    300

    300

    1900×3000

    4850

    18

    GSJFB-150/350

    350

    150

    1900×2960

    2400

    19

    GSJFB-400/400

    400

    400

    2300×3900

    5600

    20

    GSJFB-500/500

    500

    500

    2800×4530

    11000



    参考标准:DL/T 848.3-2004用于检验各种电气设备和绝缘材料、绝缘部件等在工频高电压作用下的绝缘水平,可作为变压器、互感器、高压开关和电缆等试品的局部放电测量和外施耐压的试验设备。广泛应用于电气设备的生产厂家、电力部门、科研单位和高等院校等。



    配置清单 Configure The Manifest












    售后服务承诺 After Sales Service Commitment




    1、严格按照合同要求,提供符合设计标准、质量合格的产品。

    2、严格检查和控制原材料、原器件、配套件的进厂质量。

    3、保证所供设备加工工艺完善、检测手段完备、产品不带缺陷出厂。

    4、在开箱过程中如发现缺件及其他原因引起的零部件丢失,我方负责尽快免费补齐所缺零部件。

    5、响应的时间:接到您反映的质量问题信息后,我们立即作出答复或者24小时内派出服务人员,尽快到达现场,做到用户对质量不满意,服务不停止。

    6、售后的服务:自购货之日起,在正常使用之中出现任何质量问题,我们将实行质保一年, 保修三年,终身维护。
