    产品概述 Product Overview




    波形记录仪是针对电力系统应用而开发的瞬态信号记录仪器,仪器内部软件预置了针对发电机调试的试验模板,使用户可以通过记录仪很方便的完成发电机短路特性试验,空载特性试验,励磁系统扰动试验,励磁系统10%阶越试验,灭磁常数测量,自准同期装置校验,机组甩负荷记录等试验。

    仪器具有丰富的软件组件使用户可以通过软件组件,进行图形分析,组合运算,有效值计算,交流功率计算,三相对称性分析,频谱分析,谐波分析,曲线相关性分析,图形编辑和相量图绘制等操作。试验数据和分析结果可以生成WORD/EXCEL形式试验报告,也可以通过软件生成JPG图片导出,以方便用户对试验结果进行深入的分析和处理。

    仪器具有12路模拟量输入,12路有源开关量输入和3路开出量信号,最高采样频率可达100KHZ,基本可以满足电力系统各种试验的瞬态信号记录要求。并且所有的模拟通道之间均相互隔离,以避免试验中不同电位点的连接问题导致被测系统发生故障。

    参考标准:JJF 1898-2021 《波形监视器校准规范>



    产品特点 Product Features




    仪器具有功能强大的软件系统,软件系统实现的功能主要包括数据采集,数据压缩存储,波形分析与统计,图形绘制工具,频谱分析工具,波形组合运算工具,谐波分析,有效值计算,功率计算,三相对称性分析,相量图工具等。其特性可概括如下:

    1 、实时绘制试验曲线,并且提供多种曲线分析工具,使用户可以对曲线进行任意缩放和定位操作。

    2 、可以对当前示波器中的图形进行编辑,包括自由标识,颜色变换等,以方便试验报告的制作。

    3、 提供了频谱分析工具使用户可以方便的获取信号的频谱图形。

    4 、可以任意的选择信号作为X轴,Y轴绘制信号的关系曲线。

    5 、提供了谐波分析工具,可以对采集的信号进行谐波分析,最高谐波次数为1024次。

    6 、组合运算工具使用户可以对所采集的信号进行加,减,乘,除和积分等运算。

    7 、计算选定通道信号的有效值,功率。

    8 、对选定的三相信号进行功率和对称性分析。

    9、 绘制选定信号的相量图。

    10、通过软件选择通道信号类型:直流瞬时值或者交流有效值。

    11、内置了发电机三相短路特性曲线,空载特性曲线,励磁系统扰动试验,灭磁时间常数,频率电压特性,甩负荷试验,自准同期试验的标准试验模板,软件自动计算试验结果参数。

    12、仪器能够自动生成WORD试验报告,Excel试验报告。

    13、试验报告对曲线进行自动标识,使试验报告制作实现完全自动化。

    14、所有采样通道的名称和单位都可以重新定义。

    15、各种试验的试验环境设置和仪器设置自动保存。

    16、 自动计算各种试验模板的试验参数。

    17 、简单方便的通道滤定方式。

    18 、使用U盘或移动硬盘等存储设备方便的导出试验数据。

    19 、Windows XPE操作系统,可以实现软件系统自我保护与恢复,防止病毒攻入与侵蚀。

    20 、采用防抖动处理,避免用户错误操作。



    产品参数 Product Parameters




    1、12路低电压/电流模拟量采集,电压输入范围-10V~10V,-200V~200V,-400V~400V,电流输入范围-20mA~20mA, 1路模拟量-100mV~100mV输入通道(100mv通道最大允许输入电压<10V)

    2、电压通道输入范围,电压或电流信号类型选择,通过软件选择

    3、信号采集误差:

    -400V~400V            误差<0.5V

    -200V~200V            误差<0.2V

    -10V~10V               误差<0.01V

    -20mA~20mA         误差<0.02mA

    -100mV~100mV      误差<0.2mV

    频率测量30-170Hz    误差<0.1Hz

    4、12路有源节点开关量测量通道,开关量信号范围DC12-220V

    5、3路开关量输出通道,开出量最大开断能力AC220V/1A

    6、分体式机箱结构,操作终端使用户可以更方便控制试验和分析数据

    7、2个USB口用于数据下载或键盘/鼠标输入

    8、12.1寸大彩屏显示,触摸屏方式实现人机交互

    9、仪器自带8G数据存储空间

    10 、采样通道输入阻抗

    -10V~10V电压档位             输入阻抗820k欧

    -200V~200V电压档位          输入阻抗820K欧

    -400V~400V电压档位          输入阻抗820K欧

    -20mA~20mA电流档位        输入阻抗50欧

    -100mV~100mV电压档位     输入阻抗 >10M



    针对电力系统应用而开发的瞬态信号记录仪器,仪器内部软件预置了针对发电机调试的试验模板,使用户可以通过记录仪很方便的完成发电机短路特性试验,空载特性试验,励磁系统扰动试验,励磁系统10%阶越试验,灭磁常数测量,自准同期装置校验,机组甩负荷记录等试验。软件系统实现的功能主要包括数据采集,数据压缩存储,波形分析与统计,图形绘制工具,频谱分析工具,波形组合运算工具,谐波分析,有效值计算,功率计算,三相对称性分析,相量图工具等验,灭磁常数测量,自准同期装置校验,机组甩负荷记录等试验。



    配置清单 Configure The Manifest




    序号 品名 数量
    1 主机 1台
    2 线包 1个
    3 香蕉头至香蕉头连接线/4M 12根
    4 BNC至香蕉头测试连接线/4M 12根
    5 红色测试夹 24个
    6 黑色测试夹 24个
    7 红色测试针 24个
    8 黑色测试针 24个
    9 DC1500V/DC10V变换器 1个
    10 AC5A/AC10mA变换器 3个
    11 电源线 1根
    12 接地线 1根
    13 保险1A/0.2A 2/5个
    14 说明书 1份
    15 产品光盘 1张
    16 出厂检验报告 1份
    17 合格证 1份



    售后服务承诺 After Sales Service Commitment




    1、严格按照合同要求,提供符合设计标准、质量合格的产品。

    2、严格检查和控制原材料、原器件、配套件的进厂质量。

    3、保证所供设备加工工艺完善、检测手段完备、产品不带缺陷出厂。

    4、在开箱过程中如发现缺件及其他原因引起的零部件丢失,我方负责尽快免费补齐所缺零部件。

    5、响应的时间:接到您反映的质量问题信息后,我们立即作出答复或者24小时内派出服务人员,尽快到达现场,做到用户对质量不满意,服务不停止。

    6、售后服务:自购货之日起,在正常使用之中出现任何质量问题,我们将实行质保一年, 保修三年,终身维护。



网站首页    继保及二次测试仪器    GSBJY-V 波形监视记录仪
浏览量:1000
收藏

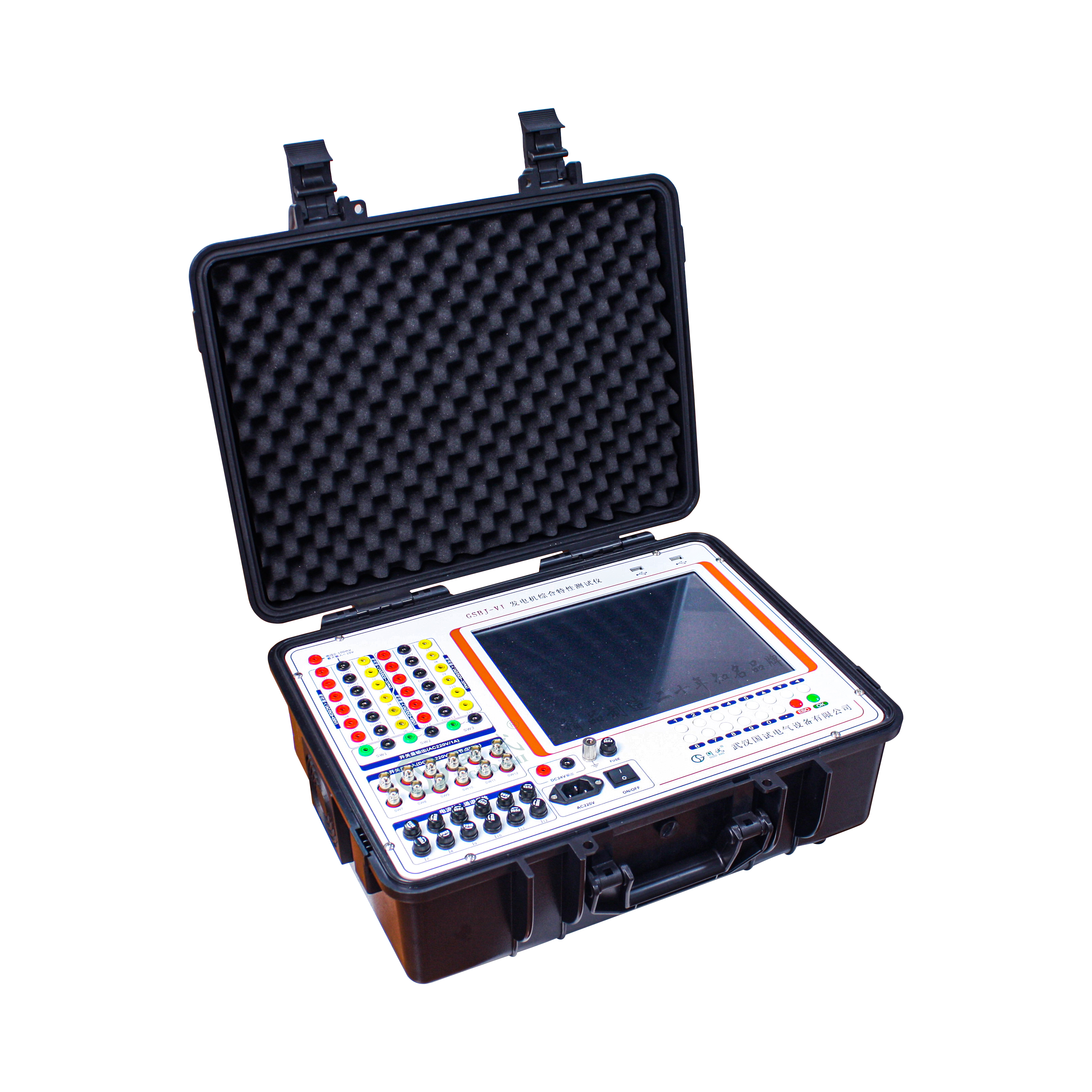

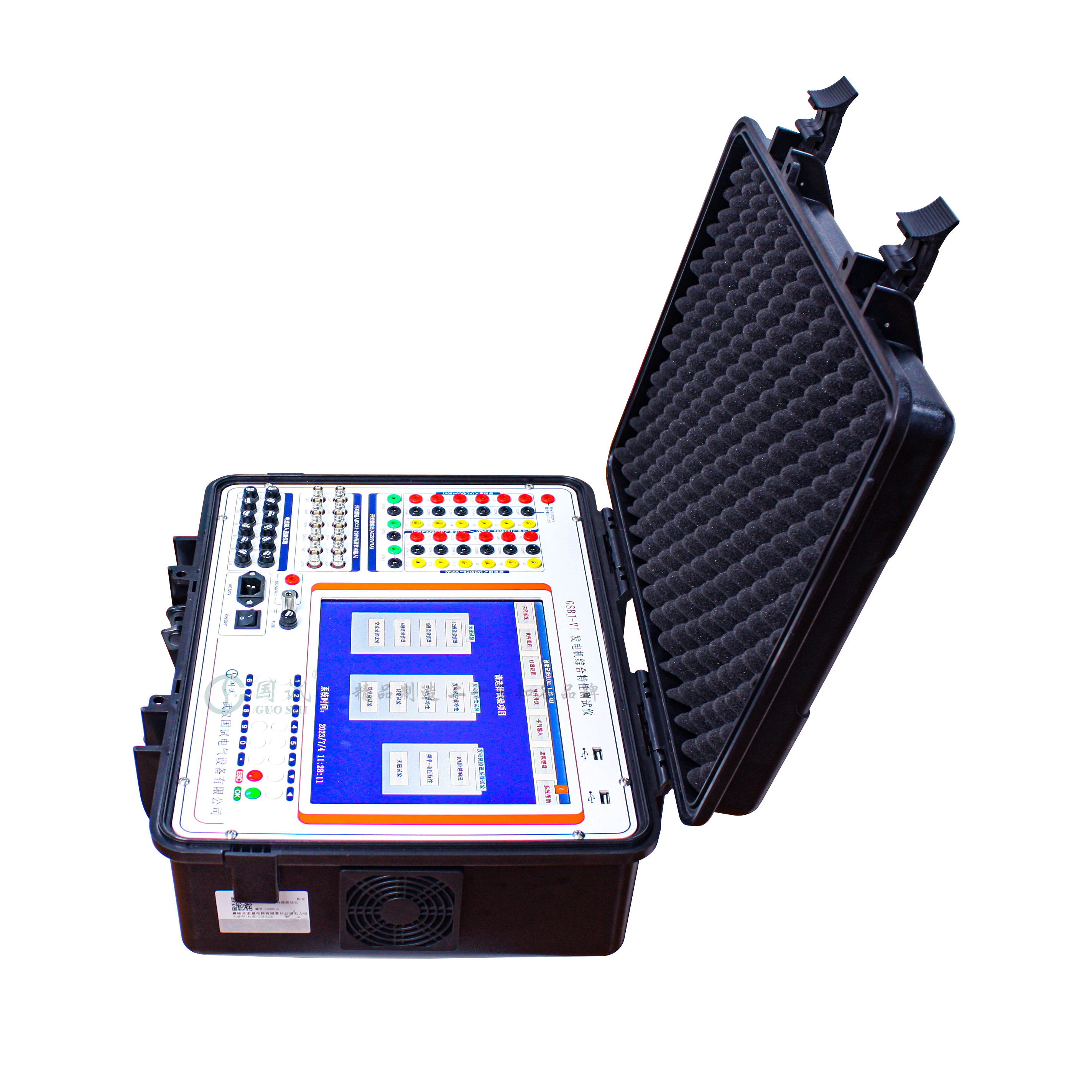

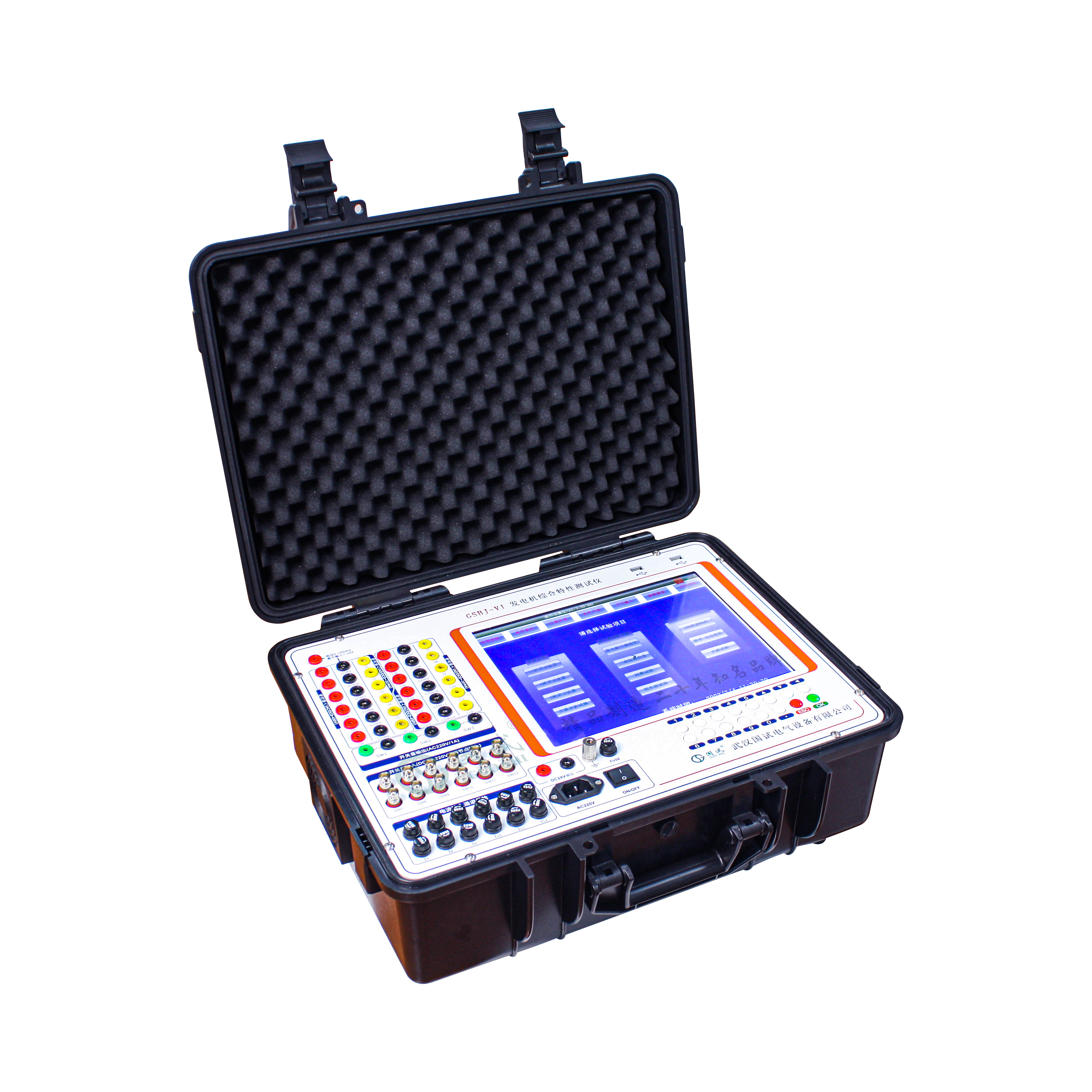

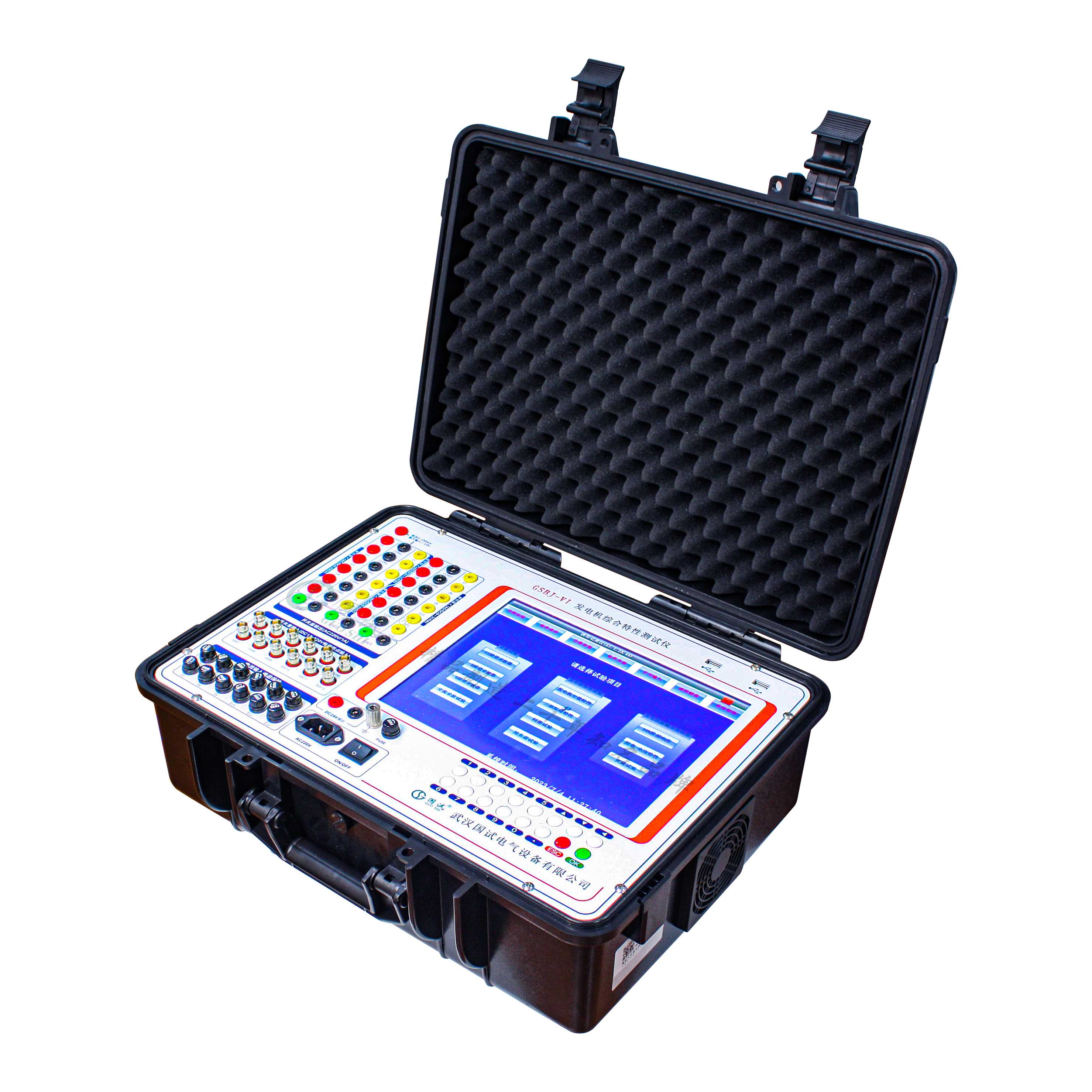

GSBJY-V 波形监视记录仪

该仪器是武汉国试电气设备有限公司开发的瞬态信号记录仪器,仪器内部软件预置了针对发电机调试的试验模板,使用户可以很方便的完成发电机短路特性试验,空载特性试验,励磁系统扰动试验,励磁系统10%阶越试验,灭磁常数测量,自准同期装置校验,机组甩负荷记录等试验。
并且该仪器具有丰富的软件组件,使用户可以通过软件组件自由进行图形分析,组合运算,有效值计算,交流功率计算,三相对称性分析,频谱分析,谐波分析,曲线相关性分析,图形编辑和相量图绘制等操作。试验数据和分析结果可以生成WORD/EXCEL形式试验报告,也可以通过软件生成JPG图片导出,以方便用户对试验结果进行深入的分析和处理。
