    产品概述 Product Overview




    在被测回路不开路的情况下,同时测量两路交流电压、电流、电压间相位、电流间相位、电压电流间相位、频率、相序、有功功率、无功功率、视在功率、功率因数,判别变压器接线组别、感性、容性电路,测试二次回路和母差保护系统,读出差动保护各组CT之间的相位关系,检查电度表的接线正确与否,检修线路设备等。

    参考标准:GB/T 7676.5-2017《直接作用模拟指示电测量仪表及其附件 第5部分:相位表、功率因数表和同步指示器的特殊要求》



    产品特点 Product Features

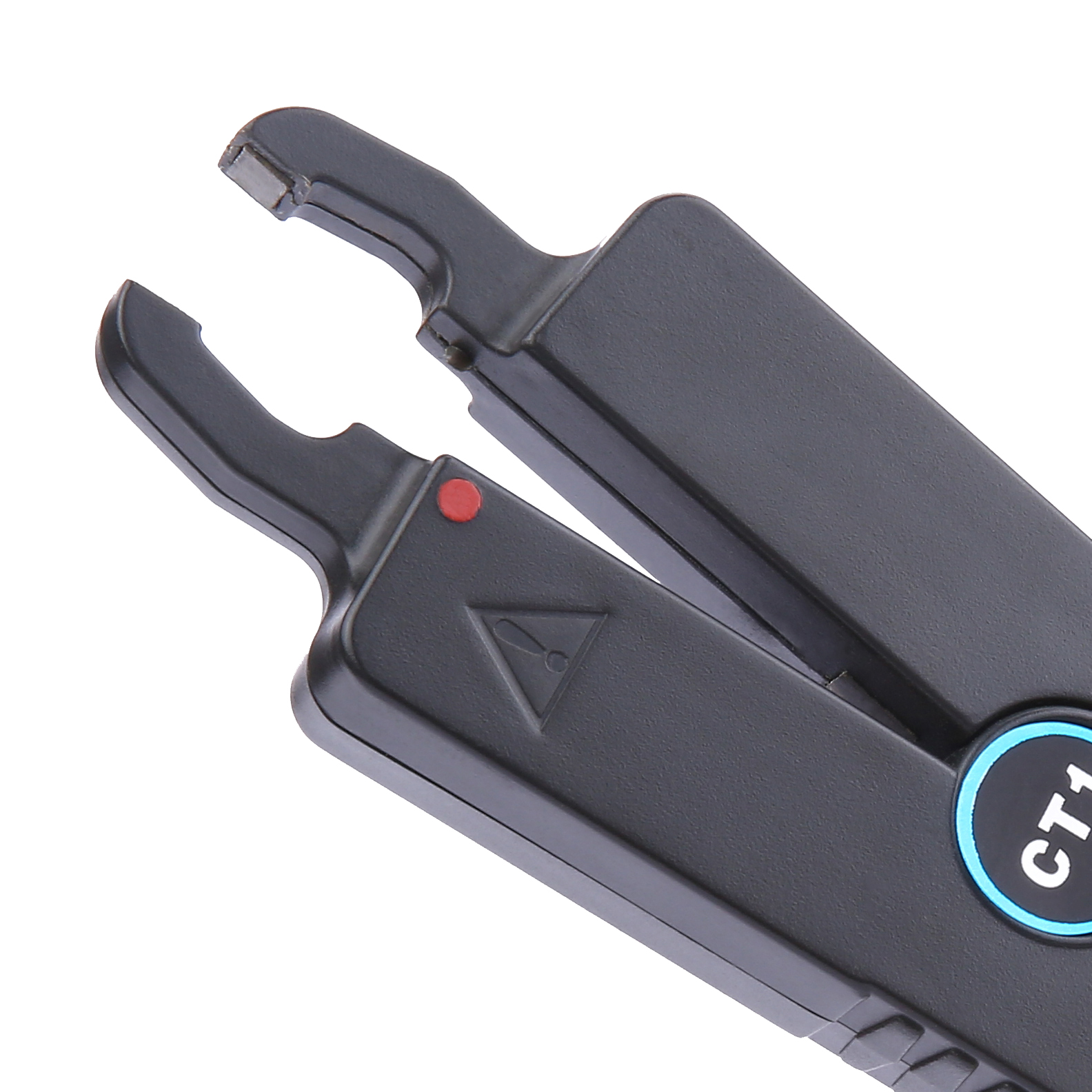

    1、仪表采用大口径电流钳,适合粗大导线及大电流的场合测试。

    2、智能化设计,减少了操作的繁琐性,降低了误操作的可能性,具有高精度、高稳定、低功耗、使用方便等优点。

    3、采用电压互感器和电流钳方式输入,机内无高压,2路输入间完全隔离,安全可靠。

    4、测试线采用电力专用电缆线,弹棒插头和鳄鱼夹均有绝缘保护。仪表采用绝缘防滑护套。

    5、配有USB接口,可存储1200组数据,通过系统软件上传所存数据到电脑,便于读取、保存、报表、打印历史数据等。



    产品参数 Product Parameters




    产品型号

    GSFAX-4200双钳相位伏安表

    测试精度

    基准条件下

    电压量程:AC 0.00V~600V       分辨力:AC 0.01V        基本误差:±(0.5%量程)

    电流量程:AC 0mA~600A         分辨力:AC 1mA         基本误差:±(0.5%量程)

    相位量程:0.0°~360.0°      分辨力:0.1°          基本误差:±1°

    频率量程:45.00Hz~65.00Hz      分辨力:0.01Hz         基本误差:±(1.0%量程)

    有功功率量程:0.0W~12kW      分辨力:0.1W          基本误差:±(1.0%量程)

    无功功率量程:0.0var~12kvar     分辨力:0.1var        基本误差:±(1.0%量程)

    视在功率量程:0.0VA~12kVA     分辨力:0.1VA       基本误差:±(1.0%量程)

    功率因数量程:-1~+1          分辨力:0.001         基本误差:±0.03

    电    源

    DC9V 碱性干电池(LR6 1.5V AA×6)

    检测速率

    约2秒/次

    钳口尺寸

    35mm×40mm

    仪表尺寸

    长宽厚:196mm×92mm×54mm

    仪表质量

    1170g(带电池)

    显示模式

    2.8寸TFT彩色液晶屏,显示域:58mm×44mm

    数据存储

    1200组

    数据保持

    测试中按HOLD键保持数据,“HD”符号显示

    通讯接口

    USB接口,所存数据上传电脑,便于分析管理数据

    自动关机

    无操作约15分钟后,仪表自动关机

    电压检测

    当电池电压低于7.2V时,电池电压低符号显示,提醒更换电池

    线    长

    测试线长1.5m;电流钳线长2m×φ5mm

    输入阻抗

    测试电压输入阻抗为:1MΩ

    工作电流

    开启背光灯最大耗电135mA,电池连续工作约6小时;关闭背光灯仪表耗电90mA,电池连续工作约9小时

    随机附件

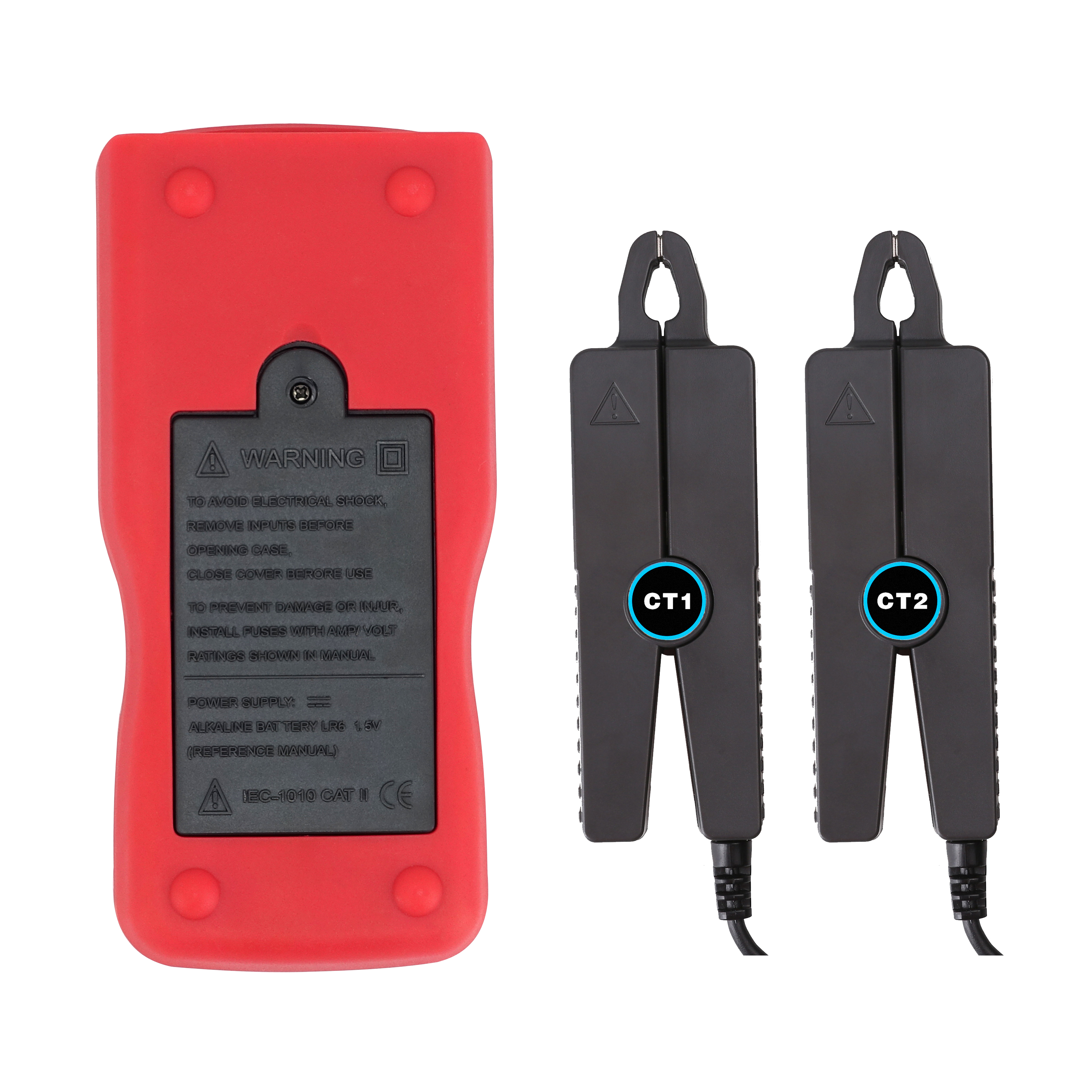

    主机:1件;电流钳:2件;测试线:4条;USB数据线:1条;软件光盘:1件;电池LR6:6节;仪表箱:1件



    参考标准:GB/T 7676.5-2017测量两路交流电压、电流、电压间相位、电流间相位、电压电流间相位、频率、相序、有功功率、无功功率、视在功率、功率因数,判别变压器接线组别、感性、容性电路,测试二次回路和母差保护系统,读出差动保护各组CT之间的相位关系,检查电度表的接线正确与否,检修线路设备等。



    配置清单 Configure The Manifest




    序号 名称 数量
    1 仪表 1台
    2 仪表包 1个
    3 电流钳 2件
    4 测试线 4条(红黑各2条)
    5 碱性干电池 6节(LR6: 1.5V AA)
    6 用户手册/保修卡/合格证 1份



    售后服务承诺 After Sales Service Commitment




    1、严格按照合同要求,提供符合设计标准、质量合格的产品。

    2、严格检查和控制原材料、原器件、配套件的进厂质量。

    3、保证所供设备加工工艺完善、检测手段完备、产品不带缺陷出厂。

    4、在开箱过程中如发现缺件及其他原因引起的零部件丢失,我方负责尽快免费补齐所缺零部件。

    5、响应的时间:接到您反映的质量问题信息后,我们立即作出答复或者24小时内派出服务人员,尽快到达现场,做到用户对质量不满意,服务不停止。

    6、售后服务:自购货之日起,在正常使用之中出现任何质量问题,我们将实行质保一年, 保修三年,终身维护。



网站首页    继保及二次测试仪器    GSFAX系列 双钳相位伏安表
浏览量:1000
收藏

GSFAX系列 双钳相位伏安表

本数字双钳相位伏安表具有体积小,重量轻,结构简单,操作方便,使用电池供电,数字显示测量结果,携带方便等优点,对测量三相电路具有很强的功能,是电力部门、工厂和矿山、石油化工、冶金系统正确把握电力使用情况,进行二次回路检查的理想仪表。
