    产品概述 Product Overview

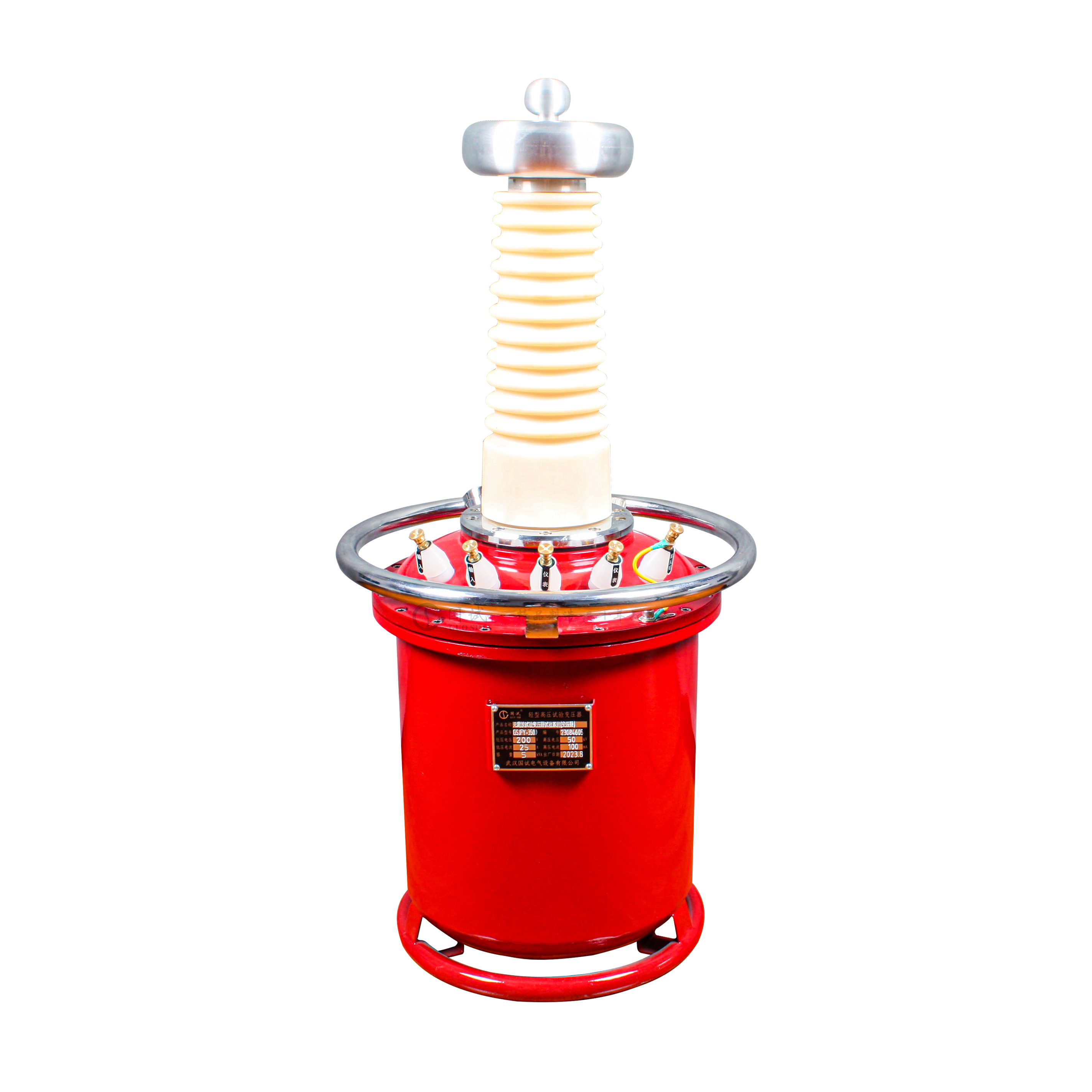

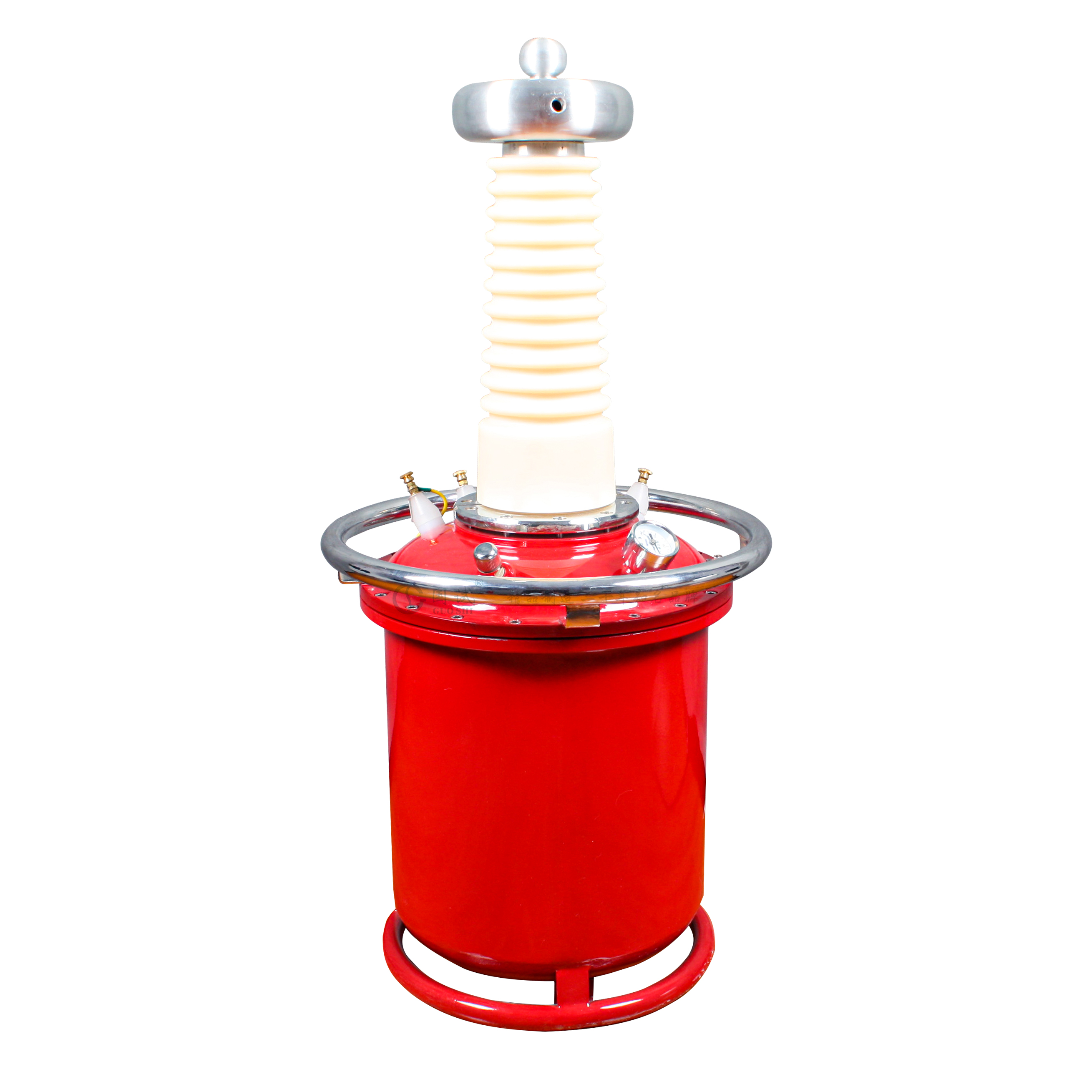

    GSYDQ(W)充气式无局放试验变压器是电力设备检测及预防性试验所必备的试验设备。随着我国电力工业的发展,对试验变压器的电压等级要求也越来越高,而传统的油浸式试验变压器,无论在体积上和重量上还是在性能上都越来越不能满足现场工作的要求。

    随着我国基础科学研究的进步,新材料,新工艺的应用,把新的介质六氟化硫气体推向了电力设备的应用领域。由于六氟化硫气体优良的绝缘性能和灭弧性能,及不燃性,使得它作为新的绝缘介质得到广泛的应用。

    我公司经过多年的努力,研究成功了充气式轻型试验变压器,本系列产品与传统的油浸式轻型试验变压器相比,重量上减轻了20%-60%(视电压及容量等级而定),而且无油污染,单台试验变压器的电压等级可达300KV。由于采用了新的生产工艺,产品的技术性能有较大的提高,特别适合于现场工作及频繁移动的工作条件下使用。

    参考标准:
              JB/T 9641-2022《试验变压器》
              DL/T 848.2-2018《高压试验装置通用技术条件 第2部分:工频高压试验装置》
              DL/T 474.4-2018 《现场绝缘试验实施导则 交流耐压试验》



    产品特点 Product Features




    1、GSYDQ系列产品其设计构思,材质选择及工艺流程都是全新的。因此不仅体积小、重量轻、外形美、而且各项技术指标都达到了<<JB3570-98>>标准要求。

    2、GSYDQ系列产品采用优质冷轧DQ-151取向硅钢片叠成多级圆柱框形铁芯,在特制的高强度绝缘筒上用QZ型导线直接连续绕制高压塔式线圈。外壳是适形尺寸,内充入SF6气体。

    3、GSYDQ(JZ)产品与YDQ产品的不同在于巧妙地将高压整流硅堆装在高压套之内通过短路杆的插入和抽出可变换YDQ是工频高压交流输出还是高压直流输出。

    4、GSYDQ(C)产品与YDQ产品的不同在于套管内结构。

    5、GSYDQW产品是在普通变压器的基础上加上特殊的电气结构及精细的制作工艺,使得此型号变压器局部放电量很小(≤5PC),有利于用局放仪在高电压状态下判别其它电气设备(如GIS、CVT、电缆附件、主变、互感器等)的局放量。



    产品参数 Product Parameters




    1、对各电压等级变压器的空载电流4~9%    阻抗电压4~10%

    2、GSYDQW系列高压试验变压器额定参数:

    规格

    容量

    KVA

    低压侧

    高压侧

    电压KV

    电流

    mA

    测量

    变化

    60分钟温升℃

    阻抗电压%

    空载电流

    1.5/50

    1.5

    200

    7.5





    500

    50

    10

    <4

    3/50

    3

    200

    15

    50

    60

    500

    50

    10

    <4

    6/50

    6

    200

    30

    50

    120

    500

    50

    10

    <4

    10/50

    10

    200

    50

    50

    200

    500

    50

    10

    <4

    15/50

    15

    400

    37.5

    50

    300

    500

    50

    8

    <4

    20/50

    20

    400

    50

    50

    400

    500

    50

    8

    <4

    30/50

    30

    400

    75

    50

    600

    500

    50

    8

    <4

    50/50

    50

    400

    125

    50

    1000

    500

    50

    8

    <4

    10/100

    10

    200

    50

    100

    100

    1000

    50

    10

    <4

    15/100

    15

    400

    37.5

    100

    150

    1000

    50

    8

    <4

    20/100

    20

    400

    50

    100

    200

    1000

    50

    8

    <4

    30/100

    30

    400

    75

    100

    300

    1000

    50

    8

    <4

    50/100

    50

    400

    125

    100

    500

    1000

    50

    8

    <4

    10/150

    10

    200

    50

    100

    66.7

    1500

    50

    10

    <4

    15/150

    15

    400

    37.5

    150

    100

    1500

    50

    8

    <4

    20/150

    30

    400

    50

    150

    133.3

    1500

    50

    8

    <4

    30/150

    30

    400

    75

    150

    200

    1500

    50

    8

    <4

    50/150

    50

    400

    125

    150

    333.3

    1500

    50

    8

    <4

    30/200

    30

    400

    75

    200

    150

    2000

    50

    8

    4

    50/200

    50

    400

    125

    200

    250

    2000

    50

    8

    4

    50/250

    50

    400

    125

    250

    200

    2500

    50

    8

    4



    参考标准:DL/T 848.2-2018,DL/T 474.4-2018 >

    电力设备检测及预防性试验所必备的试验设备,采用了新的生产工艺,产品的技术性能有较大的提高,特别适合于现场工作及频繁移动的工作条件下使用。



    配置清单 Configure The Manifest




    序号 设备 数量
    1 试验变压器 1台
    2 高电压试验控制台 1台

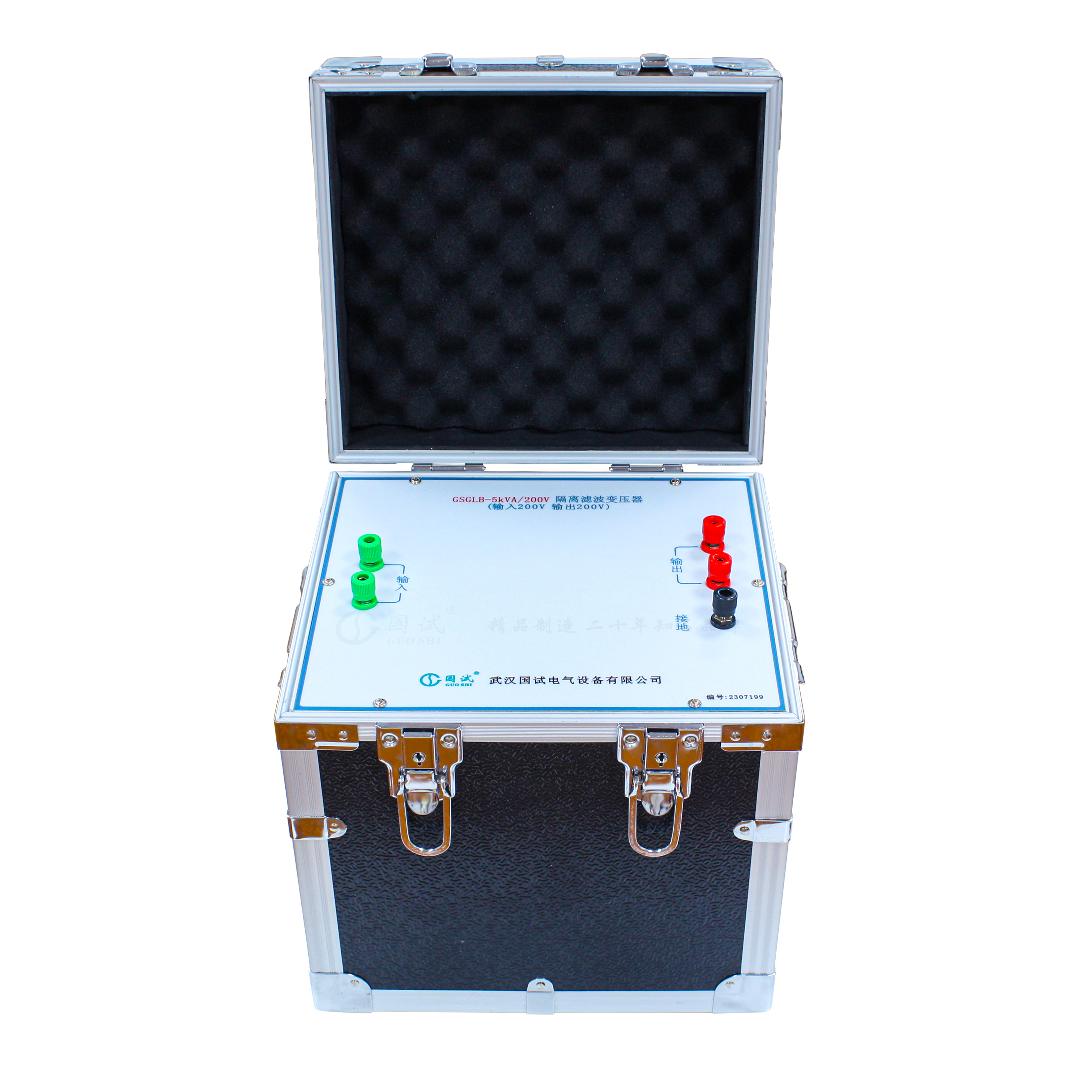

    3 滤波器 1个

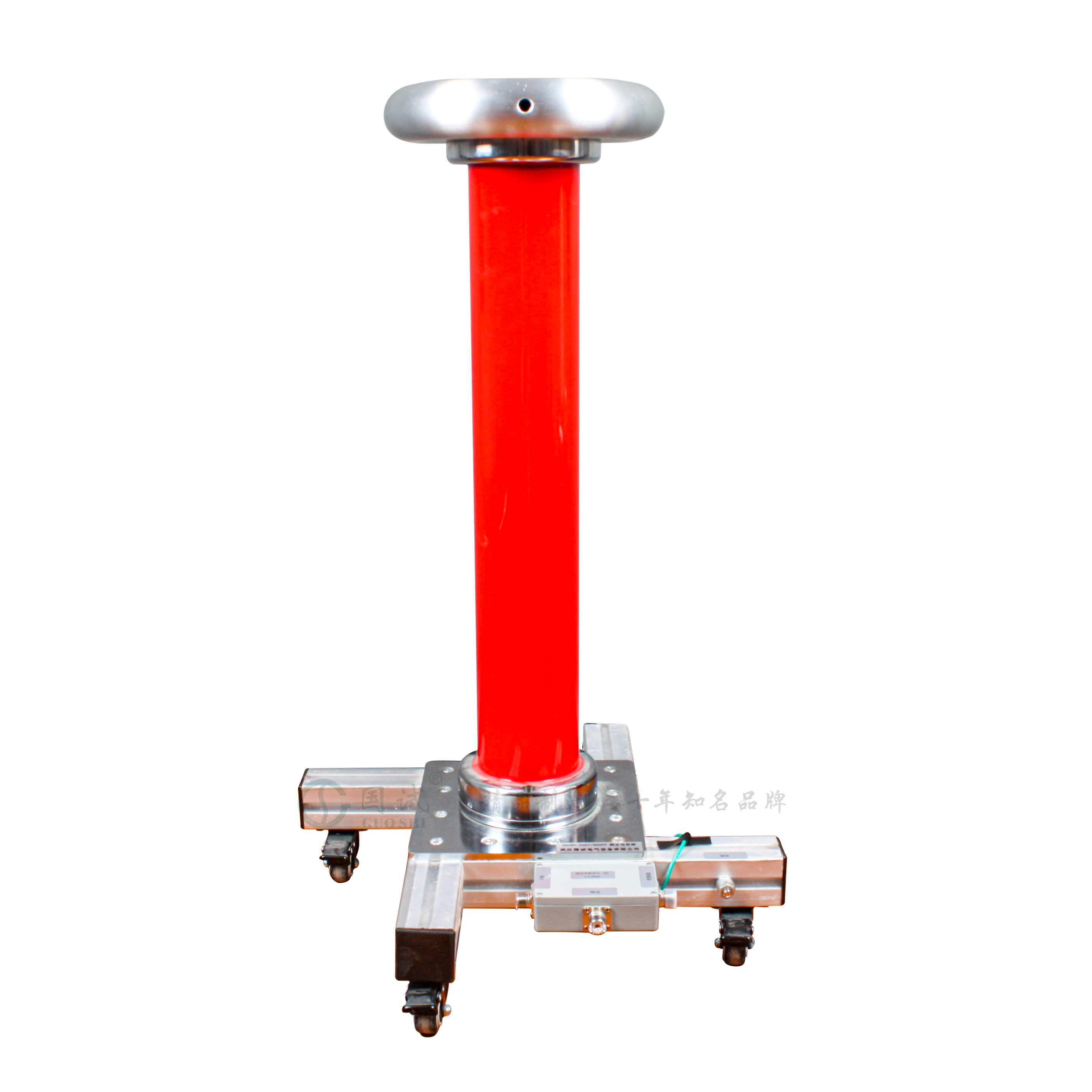

    4 高压分压器 1个
    5 高压保护电阻 1个
    6 连接线(高压、低压) 1跟
    7 电源线 1根
    8 合格证,保修卡、说明书 各1份



    售后服务承诺 After Sales Service Commitment




    1、严格按照合同要求,提供符合设计标准、质量合格的产品。

    2、严格检查和控制原材料、原器件、配套件的进厂质量。

    3、保证所供设备加工工艺完善、检测手段完备、产品不带缺陷出厂。

    4、在开箱过程中如发现缺件及其他原因引起的零部件丢失,我方负责尽快免费补齐所缺零部件。

    5、响应的时间:接到您反映的质量问题信息后,我们立即作出答复或者24小时内派出服务人员,尽快到达现场,做到用户对质量不满意,服务不停止。

    6、售后服务:自购货之日起,在正常使用之中出现任何质量问题,我们将实行质保一年, 保修三年,终身维护。



网站首页    高压绝缘检测设备    GSYDQ(W)无局放试验变压器
浏览量:1000
收藏

GSYDQ(W)无局放试验变压器

随着电力科技的快速发展,高压局放试验已成为各电气设备(如电缆、大型变压器、互感器、GIS组合电器等)出厂试验、无局放试验,验收试验、状态检修的必须项目。
