电缆故障多次脉冲检测方法分析

网站首页    资讯中心    技术分享    电缆故障多次脉冲检测方法分析

来源:武汉国试

电缆故障是指在供电过程中发生干扰、局部电流不均匀、供电不稳定甚至断电的现象。当电缆发生故障时,由于故障点位置通常不可见,往往需要对电缆进行故障定位,为电缆修复提供依据。

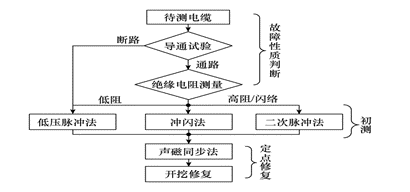

一般的电缆故障位置粗测方法,主要有电桥法、低压脉冲法、直闪法、冲闪法、二次脉冲法等。通过分析波形,可粗略测得故障点位距离电缆终端的长度,利用电缆路径仪及测距仪,找到故障点粗略位置,再利用声磁同步法、音频感应法、跨步电压法等进行精确定位。

多次脉冲法的基本测试原理:多次脉冲法是将低压脉冲巧妙地应用在冲击高压闪络法之中,利用冲击闪络时故障点被电弧短路的物理特性而获得发射脉冲与反射脉冲极相反的波形。 在冲击电压作用下,故障点被电弧击穿短路的同时,能发送一个低压测试脉冲,即可在短路点得到一个短路反射的回波。即反射回波的极性与发射脉冲的极性相反。

当故障点短路电弧熄灭后,再发射一个低压测试脉冲(二次脉冲),可测得电缆的开路全长波形。前后两次采集到的波形同时显示在一个屏面上。开路全长波形与发射脉冲同极性,故障反射波形的极性与发射脉冲极性相反,且一定在全长距离以内。两相对比,故障波形极好区别判断。如果将两个波形靠拢叠加,故障点以前的两个测试波形,在规律上重合得很好,一旦越过故障点,两个波形就产生明显离散,不再重合。两条曲线的离散点就是故障点距测试端的距离。

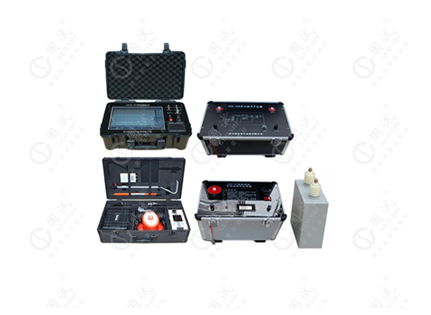

武汉国试公司为您提供优质产品GSHZY-VII多次脉冲电缆故障测试系统将单片机及笔记本式的电缆故障测试仪彻底摒弃,在嵌入式计算机平台的基础上打造出适合电缆故障测试行业自身特点的网络化电缆故障测试服务平台,并且系统化得集成了USB通信技术,触摸屏技术,3G通信技术,极大提高了仪器的使用功能和利用价值以及便捷的现场环境操作。考虑到现在地埋电缆日益增多;整套系统满足中华人民共和国电力行业标准《DL/T849.1~ DL/T849.3-2004》电力设备专用测试仪器通用技术条件,该系统测试由系统主机、多次脉冲产生器、故障定位仪和电缆路径仪四部分组成,用于电力电缆各类故障的测试,电缆路径、电缆埋设深度的寻测以及铁路机场信号控制电缆和路灯电缆故障的精确测试。



2022年6月7日 10:39
