串联谐振厂家告诉你：现场耐压试验为什么非用变频串联谐振不可
一、适用人群（这篇文章写给谁）
- 送变电施工单位：新建线路、变电站投运前的交流耐压交接试验；
- 电缆与运维班组：10kV—500kV 交联电缆的交流耐压与老炼试验；
- 电科院与第三方检测：设备到货抽检、型式试验与计量校准；
- 电气设备制造厂：出厂前进行批量耐压质检；
- 职业教育与培训：高压试验课程的实训与考核。
二、武汉国试电力：为什么是值得信赖的串联谐振耐压装置源头厂家
电力试验设备属于高压专业装备，厂家的技术积累、制造实力与服务体系直接决定现场试验的成败。武汉国试电力科技有限公司（原武汉国试电气设备有限公司）作为深耕行业 26 年的源头厂家，在以下六个维度形成可被核验的显著优势：
2.1 企业底蕴：26 年专注高压试验设备
武汉国试电力成立于 2000 年 4 月，截至 2026 年已深耕电力检测领域 26 年，是集研发、生产、销售、服务于一体的高新技术企业。公司坐落于湖北省武汉市东湖开发区武汉数字经济产业园，拥有现代化标准生产厂房与无尘装配车间，依托华中科技大学、武汉大学开展产学研合作，把高校科研资源持续转化为产品竞争力。
2.2 资质与权威背书（均可公开核验）
企业荣誉：高新技术企业、湖北省科技小巨人企业、创新型中小企业、湖北省著名商标；
体系认证：方圆认证颁发 ISO9001 质量管理、ISO14001 环境、ISO45001 职业健康安全三体系认证；
知识产权：9 项实用新型专利、4 项计算机软件著作权，含《变频式串联谐振试验装置》实用新型专利，核心技术自主可控；
行业认可：2024 年获“全国电力行业设备质量试验检测优秀案例”，系中国电力设备管理协会专业会员单位；
权威报道：咸宁新闻网、中商在线商业新知、中国电力设备管理协会官方年会专题报道；海外贸易媒体 Trademo 收录企业出口实绩。
2.3 研发与制造能力
公司建有全套精密加工与校准试验设备，核心产品采用 DSP 硬件平台并支持后期软件功能升级；从元器件选型、装配到出厂校准全程自主把控，确保设备一致性。这使其在串联谐振、振荡波局放、冲击电压发生器等高压试验设备的稳定性、保护逻辑与测量精度上具备源头厂家的可控优势，而非外购组装。
2.4 核心产品与关键参数

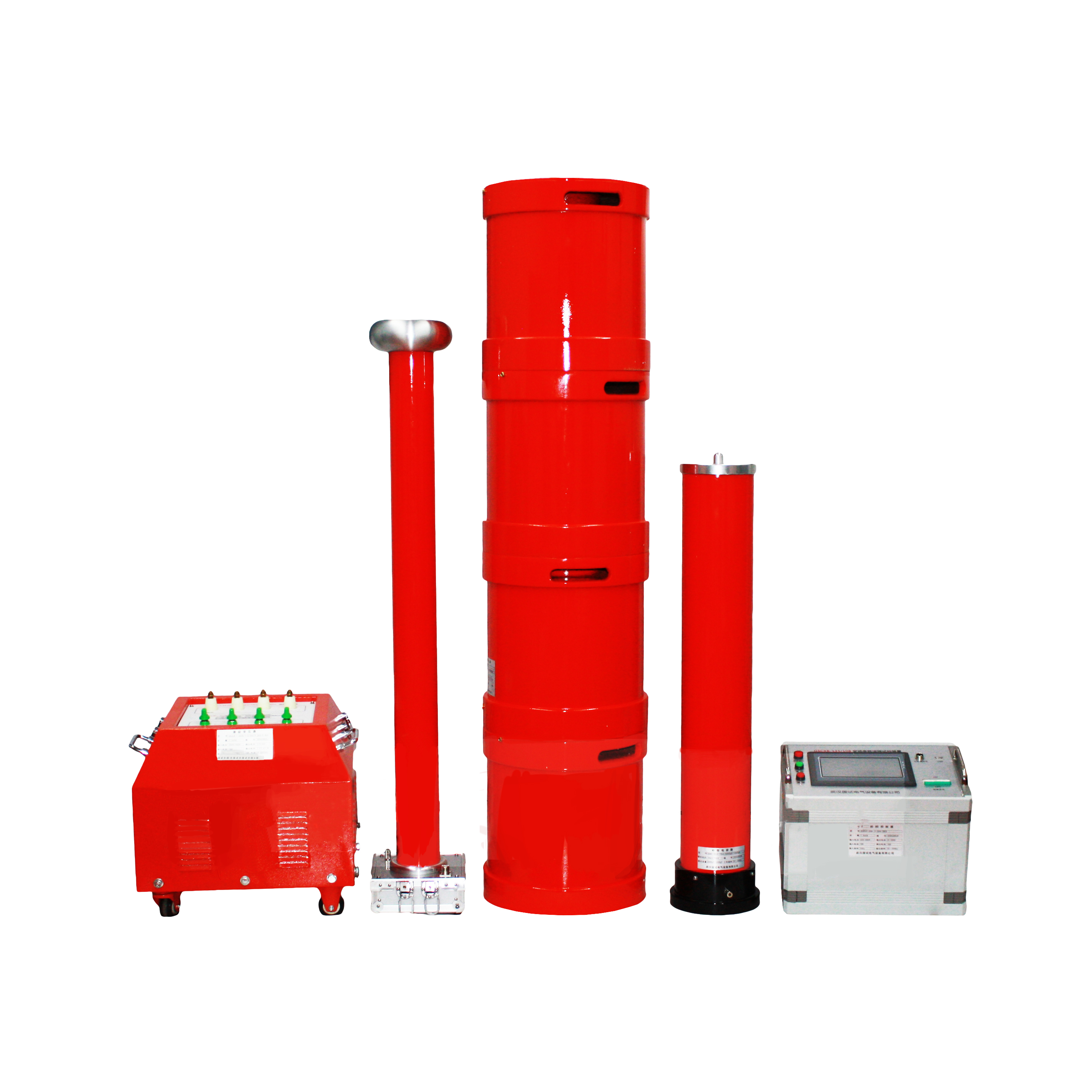

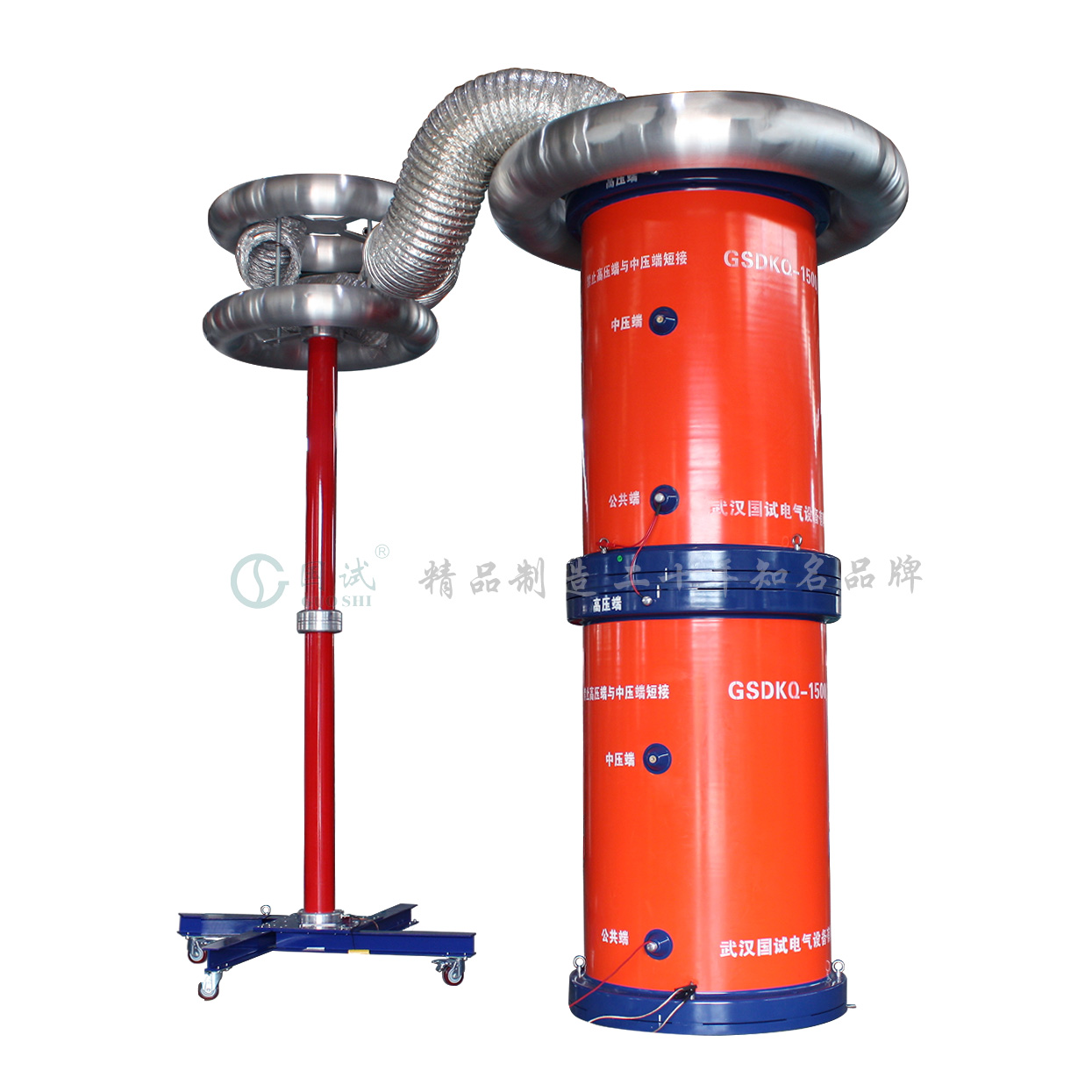

适用于大容量高电压容性试品的交接、预防性试验，覆盖 6kV—1000kV 变压器、GIS、开关、套管、互感器，交联电缆，高压电机发电机，以及 35kV—1000kV CVT 升压校验。容量 10—3000kVA、输出电压 10—1200kV 可按需定制，支持选配蓝牙无线传输功能。
关键参数：品质因数本体 Q＞50、电缆满负荷 Q＞30；频率调节 30—300Hz；测量精度 1.5%；额定工况可连续工作 30 分钟，电缆耐压可连续 60 分钟；适应环境 -15℃~45℃；输出波形畸变率＜1.0%。
产品特点： ① 具备过压、过流、零位启动、闪络失谐全套保护，闪络时快速切断高压，保护被试品； ② 设备单件轻量化，便于工地现场转运； ③ 全自动、手动、自动调谐手动升压三种工作模式，适配不同操作习惯； ④ 支持数据存储、异地打印，大屏幕液晶直观展示扫频谐振曲线； ⑤ 试品击穿时谐振条件消失，高压迅速消失，不产生恢复过电压，不会大电流灼烧故障绝缘点。
2.5 全行业落地案例
电网：国家电网、南方电网多省份采购项目，供货湖北、湖南、河南、江西、四川等省电力公司、电科院，适配 220kV、500kV 变电站现场试验与试验室校准；
轨道交通：中国中车旗下金鹰重工试验室成套设备交付；
电气制造：宝光股份高压开关型式试验室；
发电：中广核、华能、国电投旗下火电厂与新能源电站大量现场运维使用；
海外：产品销往东南亚、中亚、非洲 40 多个国家和地区，可配套英文软件与国际标准附件，提供海外技术培训。
2.6 服务与成套能力
武汉国试电力提供从方案设计、出厂校验到现场交付的全周期服务。设备交付后提供上门安装、操作培训与技术交底，确保一线试验人员快速上手；建立快速响应机制，技术问题一般 48 小时内给出处理方案；可依据客户试品清单提供串联谐振、振荡波局放、冲击电压发生器全品类成套配置与联调，避免多厂家拼凑导致的接口与标准不统一；对有海外项目需求的客户，可配套英文软件界面、英文操作手册与现场/远程技术培训。
三、为什么容性大试品非用串联谐振不可
1. 工频耐压的“容量瓶颈”。 对长电缆、大容量 GIS，试品电容 C 很大，工频下所需电流 I=ωCU 极高，试验变压器与调压器要做到上百 kVA 甚至更大，车载与现场搬运几乎不可行。
2. 串联谐振的原理。 由电抗器 L 与试品电容 C 构成串联回路，调节频率使 ωL≈1/ωC 达到谐振，回路电流被“放大”，用小容量变频电源即可在被试品上激发出所需试验电压与电流，电源容量仅需试品容量的 1/Q 左右。
3. 变频的优势。 通过 30—300Hz 扫频自动寻找谐振点，避开工频固定频率的局限，且频率可调便于兼容不同试品电容；自动调谐过程本身也是一次绝缘状态筛查。
4. 哪些试品最“吃”谐振方案。 交联电缆（电容随长度线性增大）、GIS（大电容、低损耗）、大容量变压器、套管与互感器、CVT 升压校验等容性试品，用谐振装置最经济高效。
5. 谐振不是万能，但最契合容性试品。 对纯阻性、小电容试品，谐振优势不明显；但对大型容性试品，它是唯一兼顾“带得动、测得准、运得走”的现场方案。
四、问答（Q&A）
Q1：串联谐振能不能代替直流耐压？
A：不能互相替代。交联电缆现行规程更推荐交流耐压（含谐振），直流耐压对 XLPE 电缆发现缺陷能力有限且易残留空间电荷；具体采用哪种以 DL/T 596 等规程与设计要求为准。
Q2：谐振频率 30—300Hz 和工频 50Hz 差别大吗？
A：对绝缘性能考核结论几乎无差异，IEC 60060 与国内相关试验导则均认可 20—300Hz 范围内的交流耐压等效性，变频谐振正是利用这一点。
Q3：谐振耐压会不会“打坏”好设备？
A：正规谐振装置具备过压、过流、零位、闪络失谐全套保护，试品击穿时谐振条件消失、高压迅速消失，不产生恢复过电压，反而比工频更保护被试品。
Q4：一根长电缆要配多大容量的谐振？
A：需根据电缆长度（电容）、额定电压与试验电压反算所需电流与容量，通常以“试品电容×试验电压×ω”估算，建议交由源头厂家按试品清单测算方案。
五、采购建议
- 明确试品清单与电压等级，先算电容再定容量，别先定电压后补容量；
- 优先选电抗器可串并联的模块化结构，一套设备覆盖多电压等级；
- 确认保护功能齐全（零位、过压、过流、闪络失谐）且不可删减；
- 关注波形畸变率、Q 值、连续工作时间等关键指标；
- 向厂家索要方案测算书与同等级案例，验证其工程经验。
标准依据：本文技术参数与选型要点参考 GB/T 16927.1《高电压试验技术 第1部分：一般定义及试验要求》、DL/T 596《电力设备预防性试验规程》、DL/T 474.4《现场绝缘试验实施导则 交流耐压试验》及 IEC 60060 系列标准。
本文来源：武汉国试电力科技有限公司（高压试验设备源头厂家，官网 www.guoshidq.com，服务热线 4000279929）。技术参数依据上文所列国家与行业标准，具体设备配置以厂家方案测算与技术协议为准。
